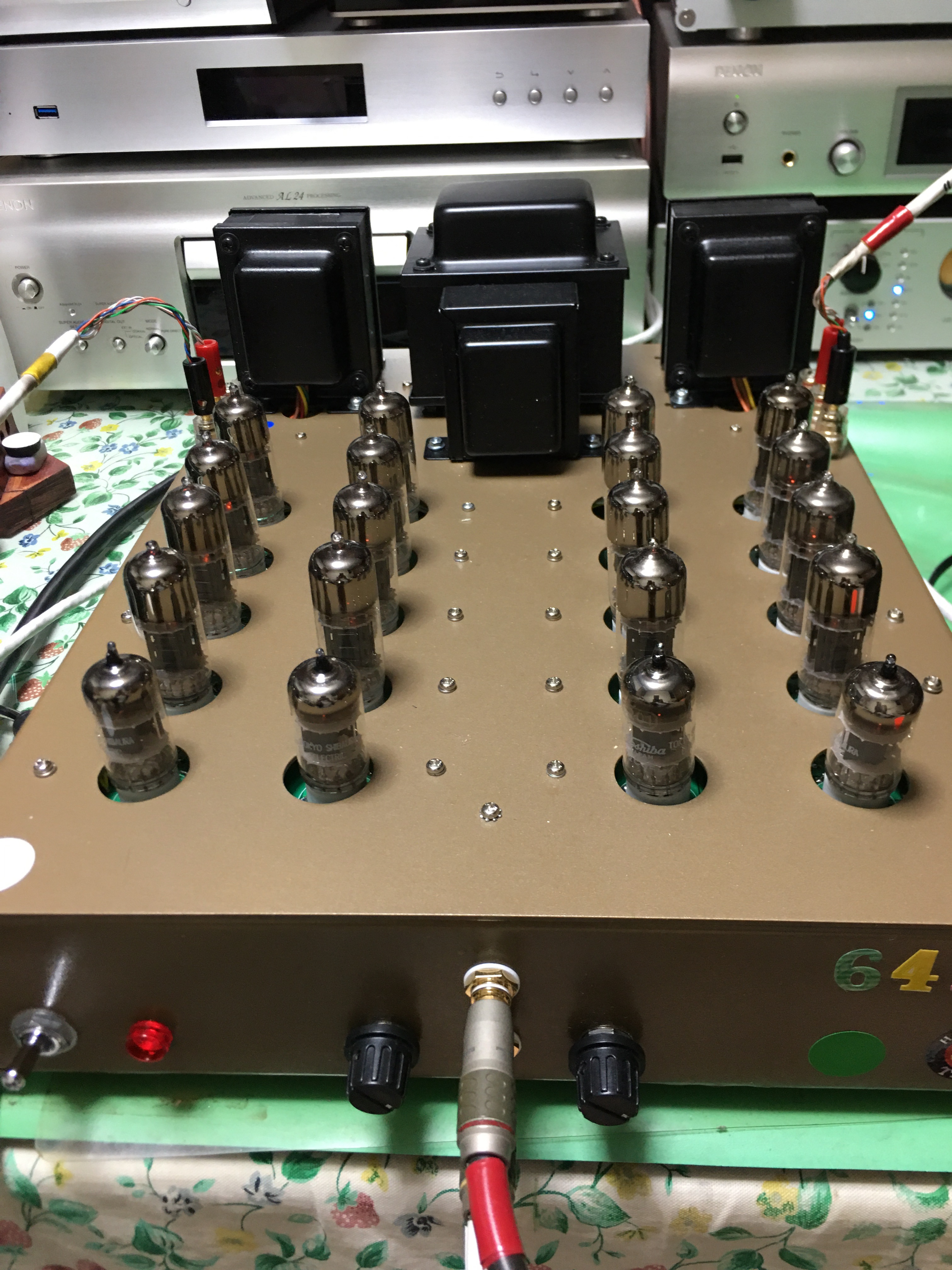

6414pp×4×2
球を沢山並べたアンプの2作目、基本回路は前作5670Wと同じ
球の並びは1ch分 6922×2、6414×8、全部で20本使用、増幅位相反転に6922をパラレルで使った。
OPTは幻となった某メーカー製非売品、PTは Zトランス特注品、カタログ品では6.3Vヒータ容量が不足する。
6414ヒータを16本全部直列につないで、AC100Vから点火すれば、カタログ品が使えるが。

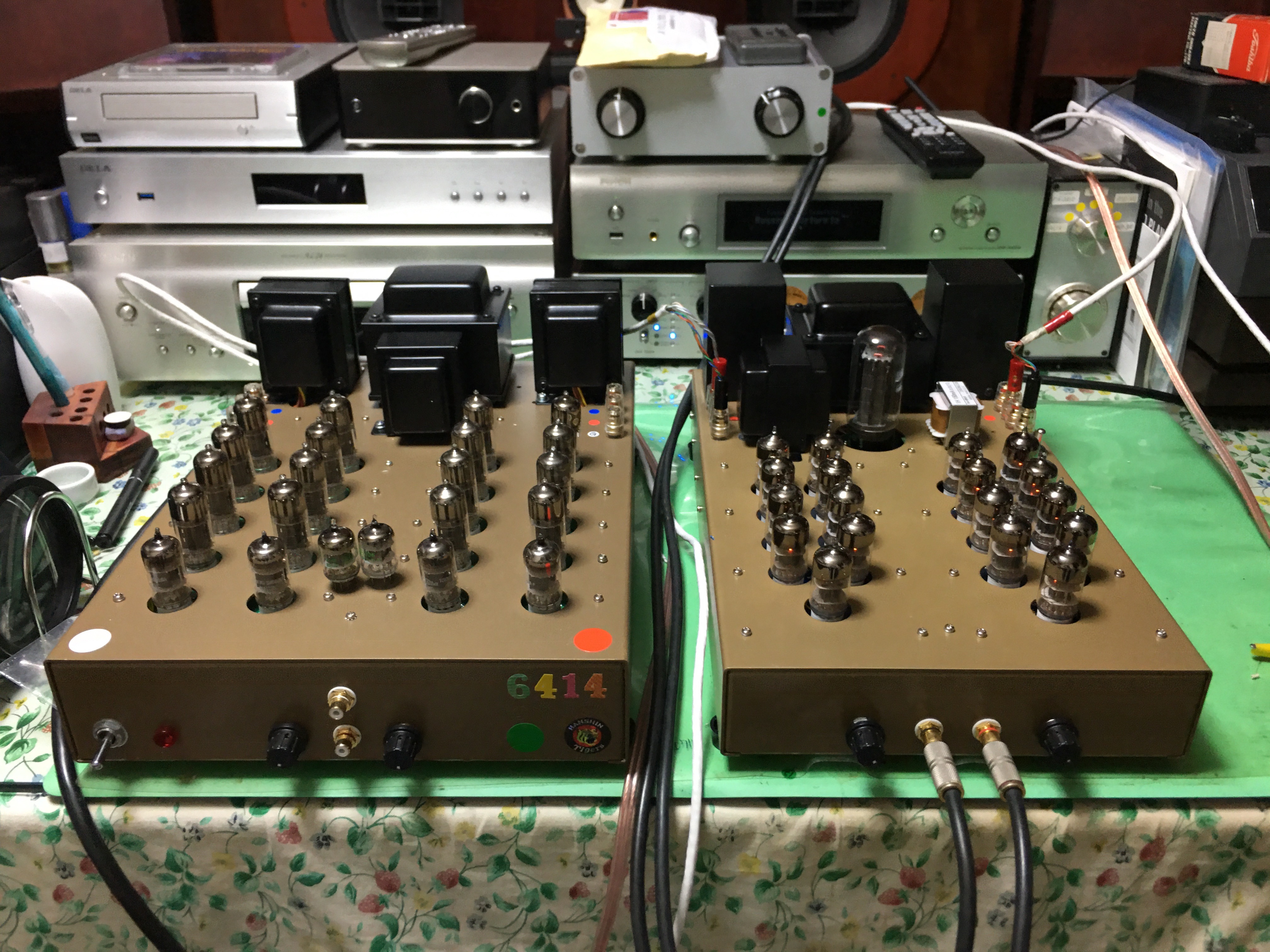

右は昨日掲載の新版5670W pp、シャーシの幅が違い小型なのがわかるが、6414は新版に変更していないので大きいままに。
製作過程はこのブログ内に掲載している
https://arunas001.hatenablog.com/entry/2024/04/23/221631

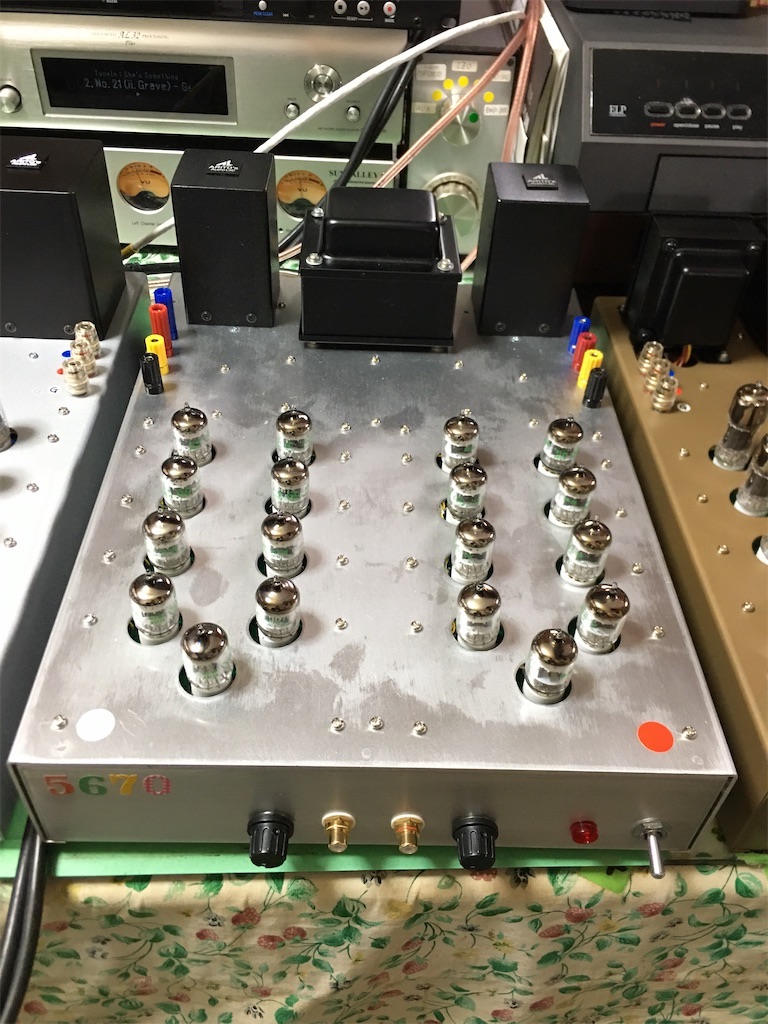

旧5670W
