6MN8pp×2×2

オーディオアンプには余り聞きなれない球だが、出来たアンプはパラレルプッシュプルのように見える

6MN8はコンパクトロン管、カラーTV三色分離用トリプル三極管なので、三極管数では6ユニットになり6パラプッシュプルとなる。

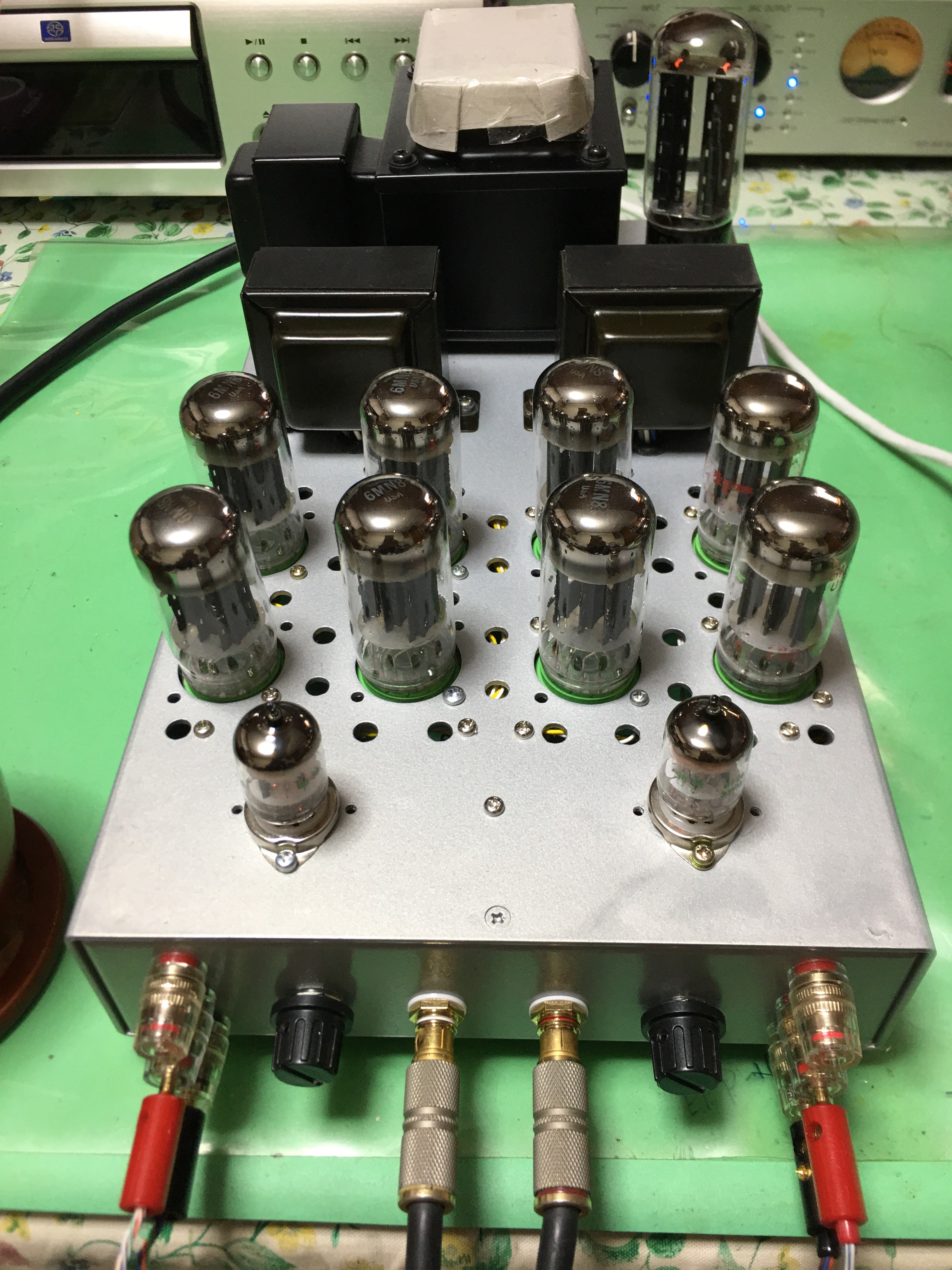

f:id:arunas001:20260227074220j:image

また、３つの三極管カソードが共通になっているので、他のP G電極をパラレルにして球1本を一つの三極管と見なして使っている

回路構成は5670Wと同じで、球の並びは

5670W-6MN8、整流管に5AR4/5U4GBを使った

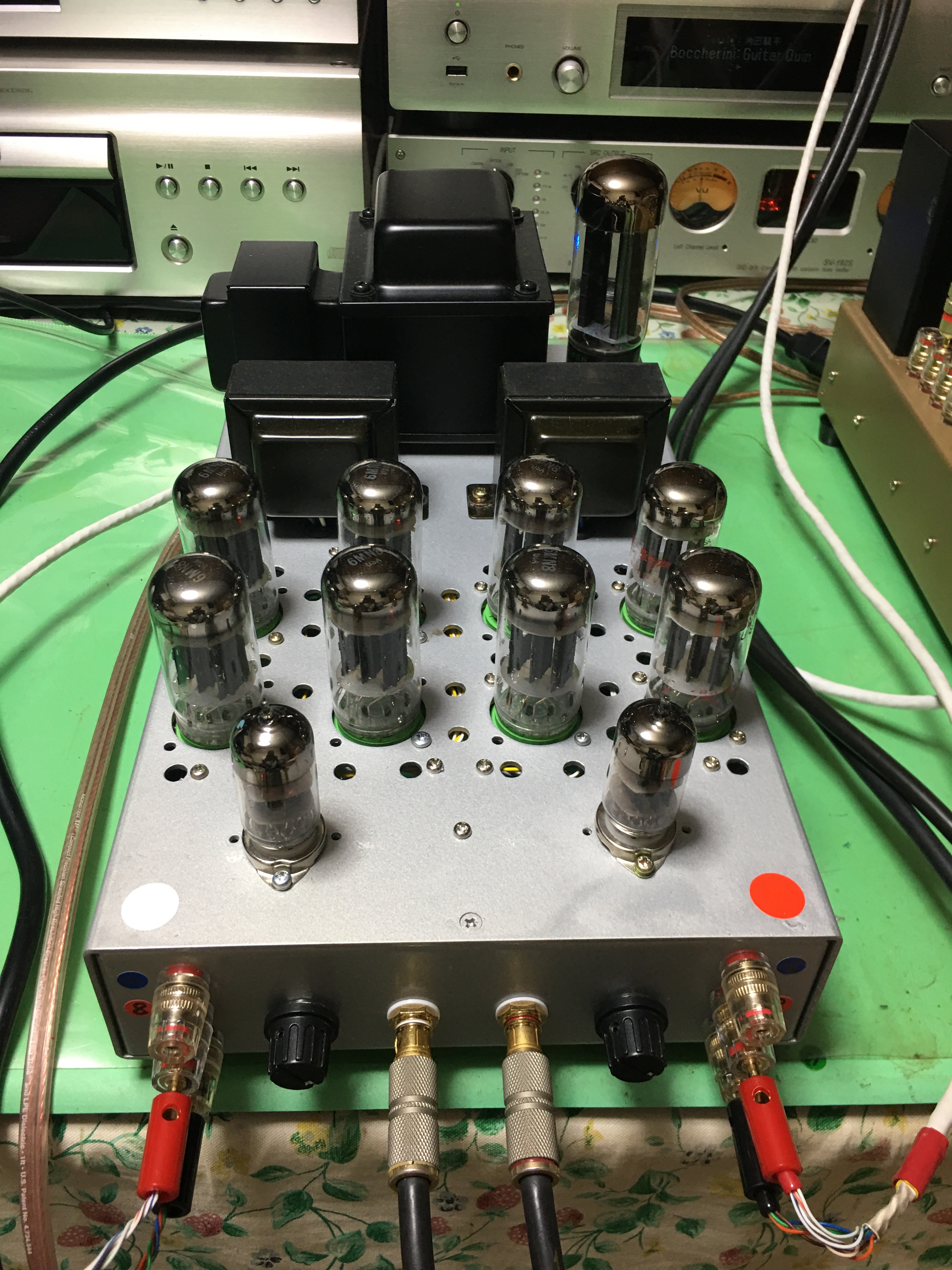

f:id:arunas001:20260227075847j:image

最大出力は4Wほど

OPTはファインメット製、これはノグチトランスが発売した時に特価で買ったものを起用した

6MN8は@800〜1000円程で販売されており有用球だ

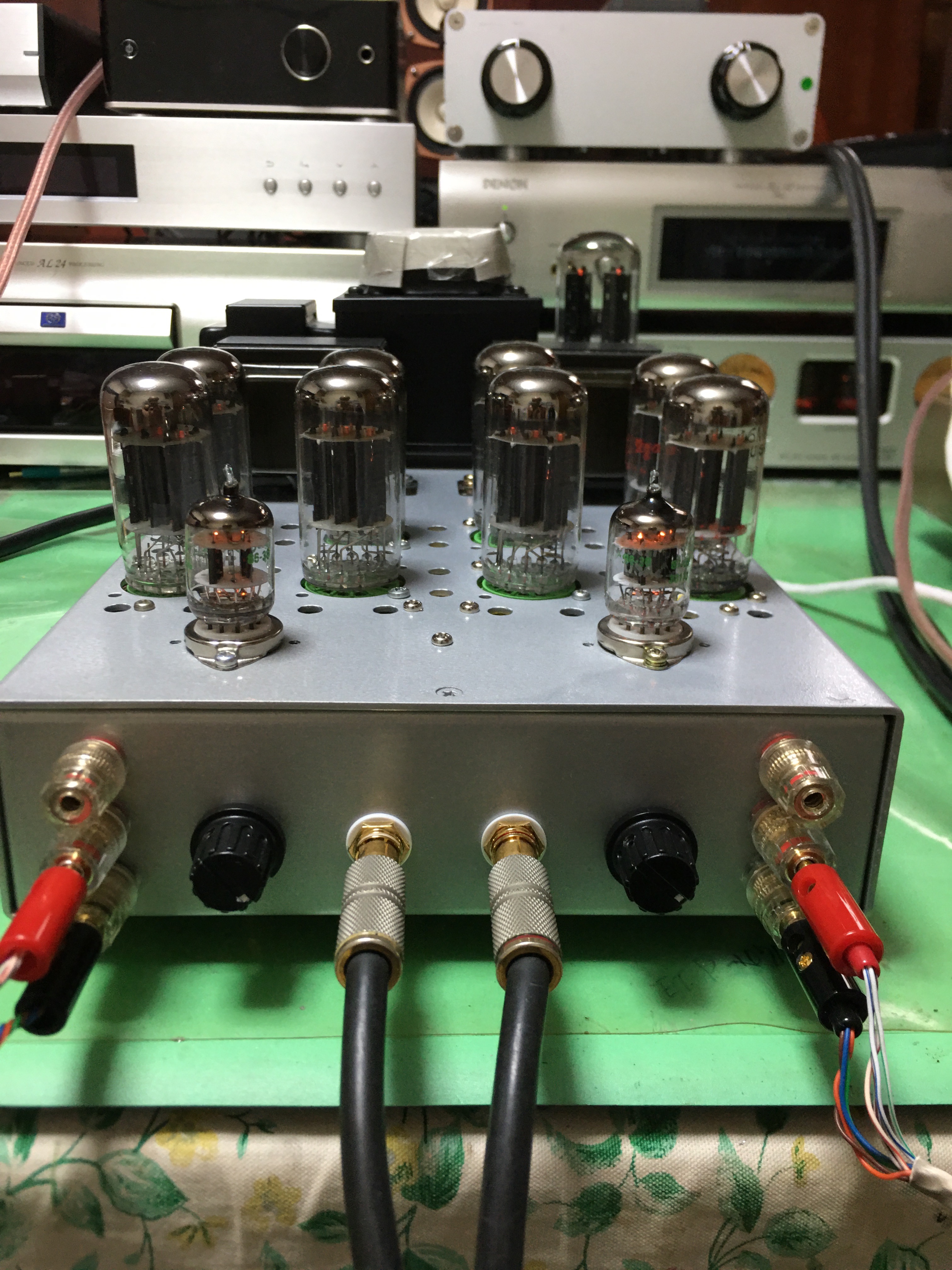

f:id:arunas001:20260227080158j:image

製作過程はこのブログ内似掲載している

現在オーディオ友に貸し出し中

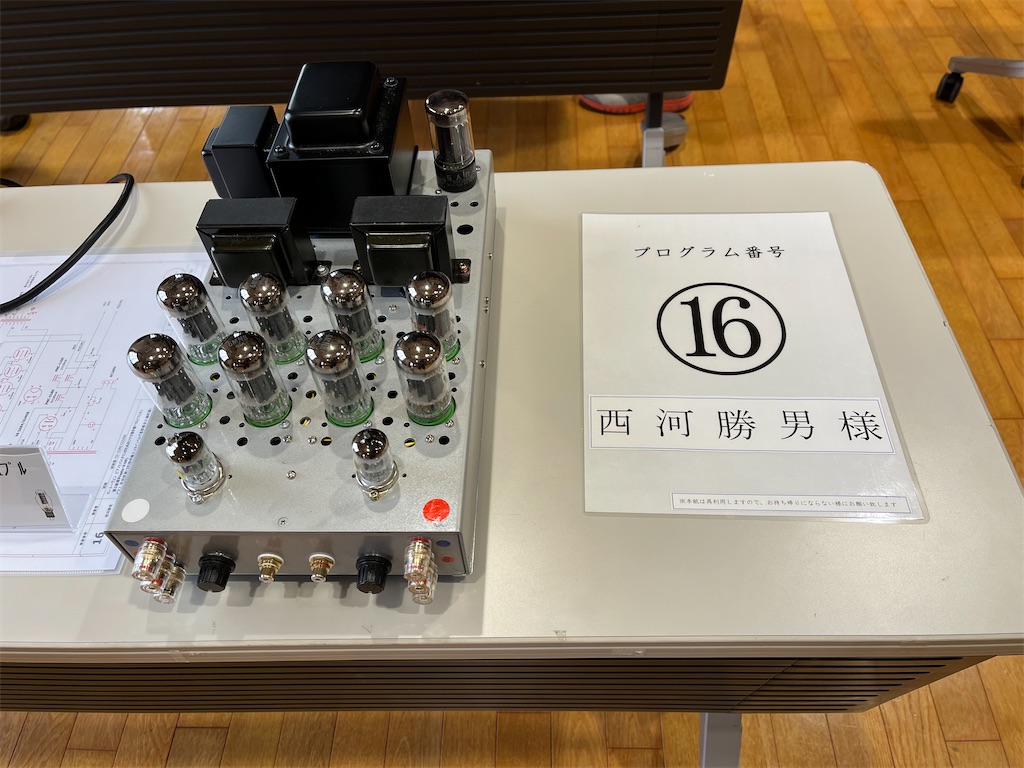

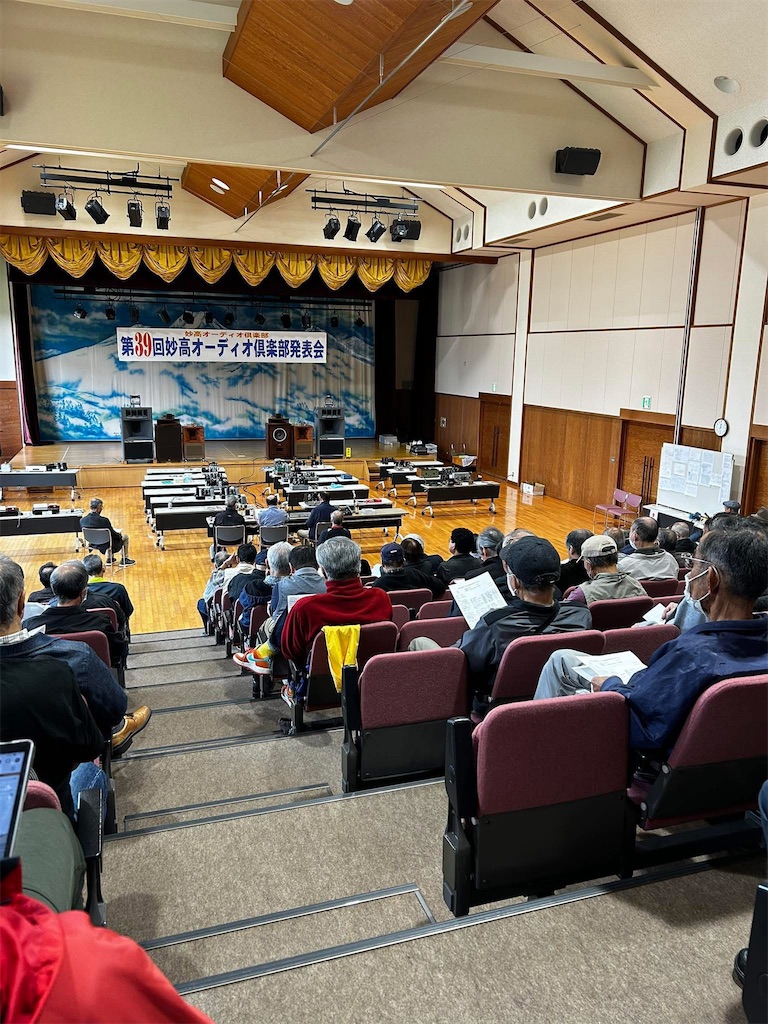

昨年10月、妙高オーディオ倶楽部発表会に参加させて頂いた

f:id:arunas001:20260227083808j:image
f:id:arunas001:20260227083805j:image

真空管アンプ製作
