5687Wpp×2×2

5687W pp×2×2(パラプッシュ)

先に掲載した球を沢山並べたアンプの最終版

真空管5687は9ピンMT管にプレート損失9Wもある双三極管。元はコンピュータ管、オーディオには強力なドライバー管である

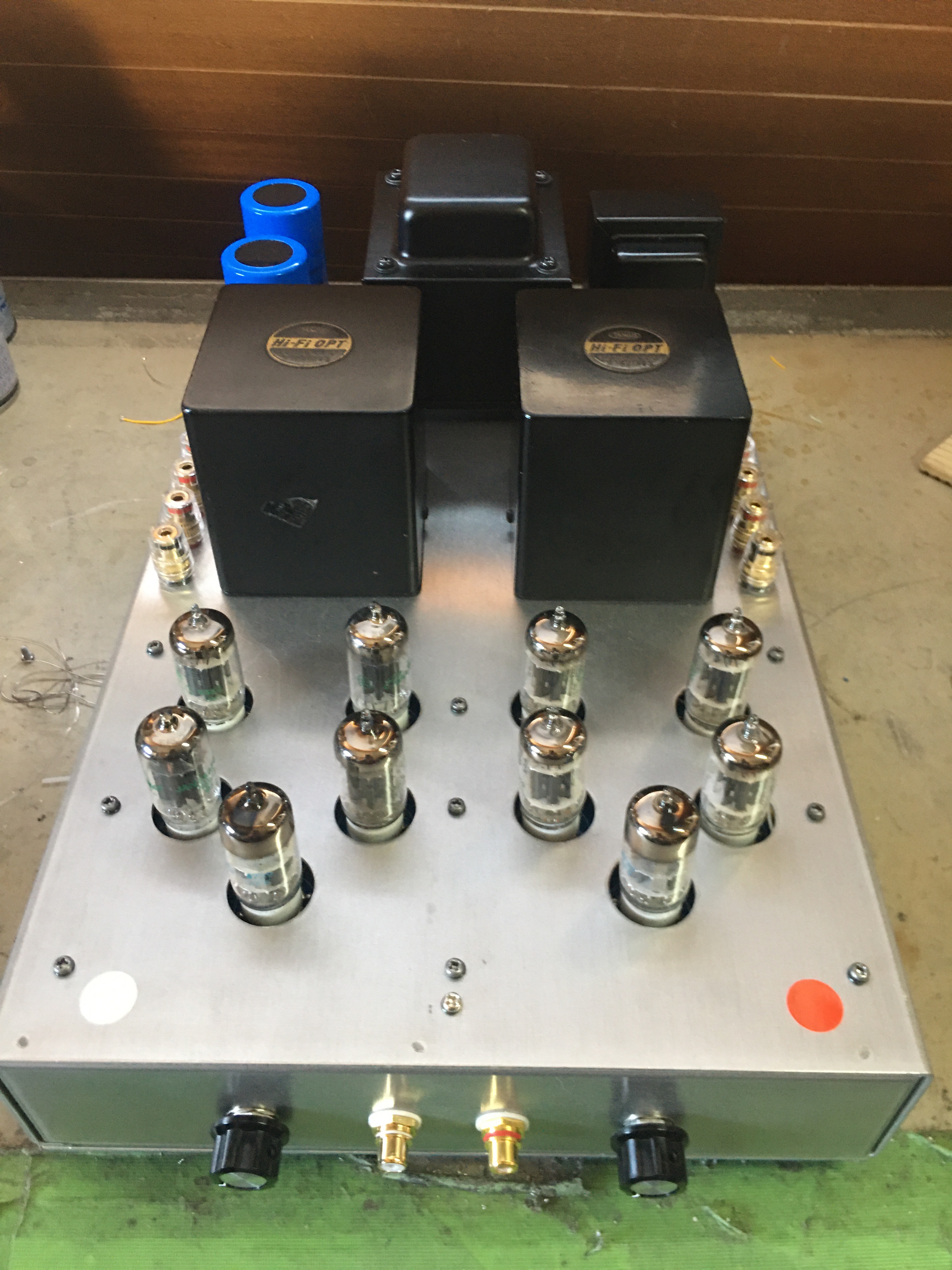

球の並びは6922〜5687W

OPTはTANGO CRD-5

PTはゼネラルトランス特注品

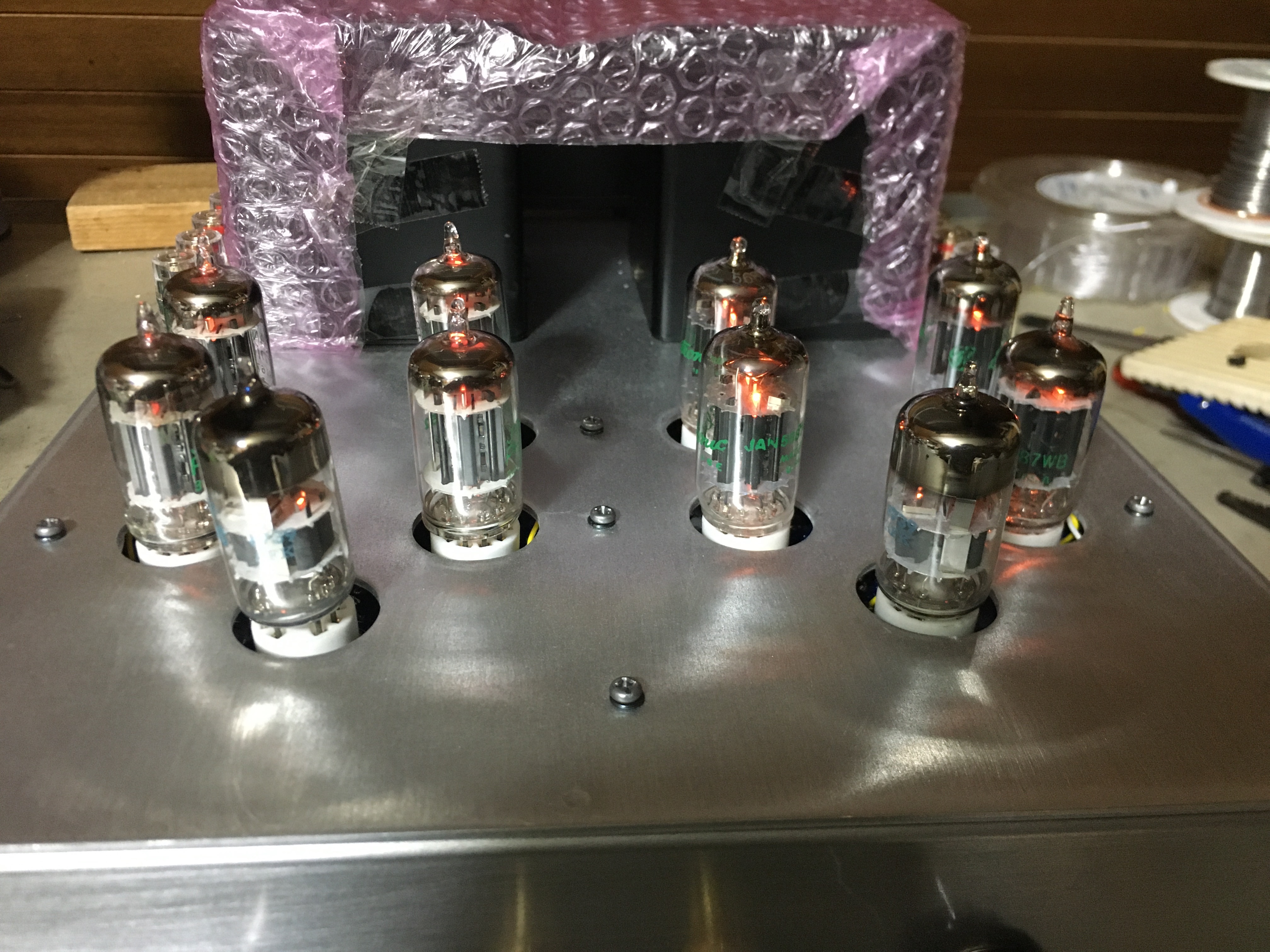

ヒータ点火テスト

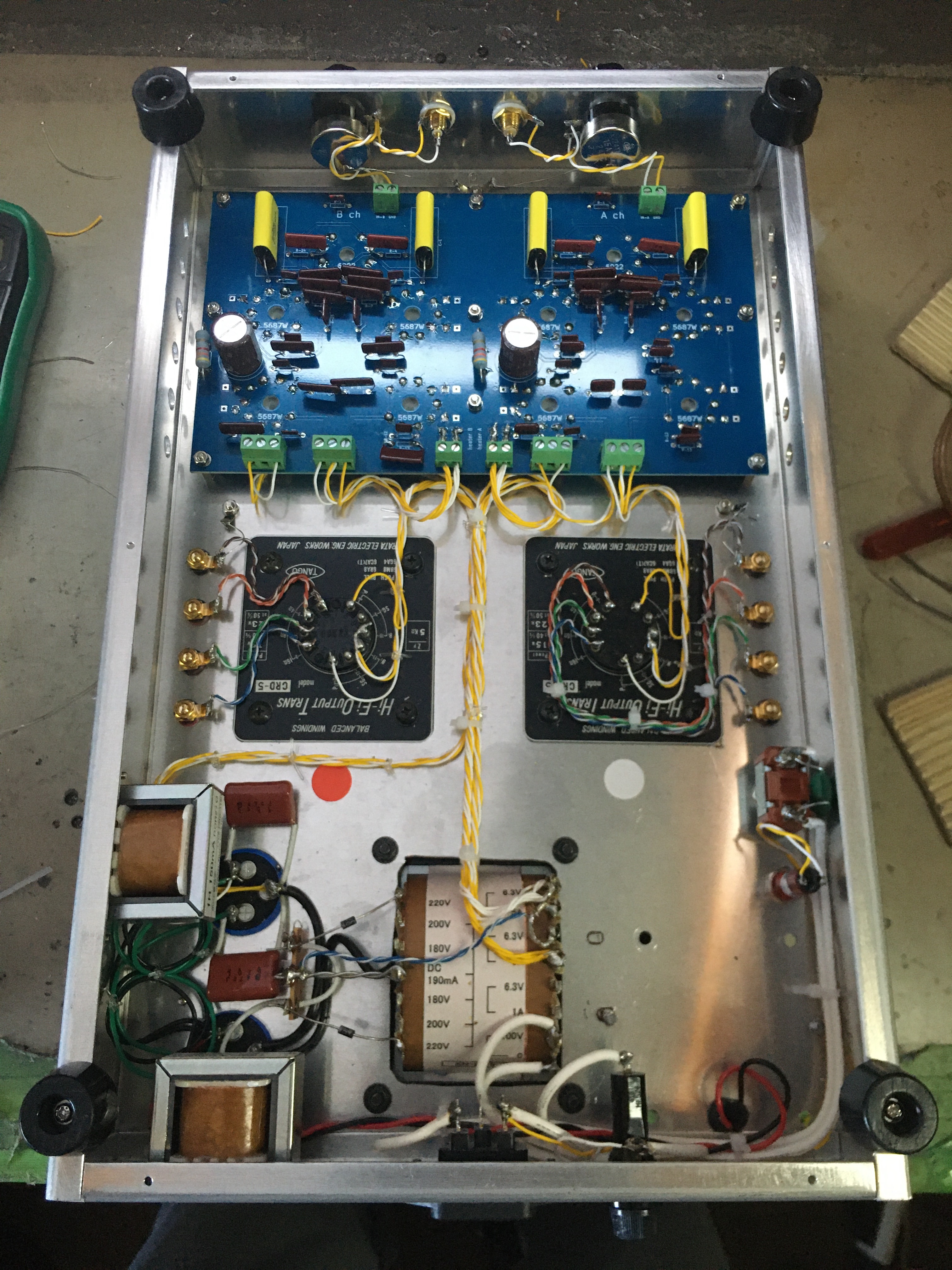

真空管回路はプリント基板にしてあるので、製作しやすく、すっきりしている

試聴中、なかなか馬力ある音だ❗️

製作過程はこのブログ内に掲載している。

これらのアンプのデザインはシャーシの後方にトランスなどの重量物を配置しているが、これには訳がある。

試聴会などに参加する時、運転免許を返納したので自家用車が無い、それで移動運搬は徒歩、バス、電車利用となる。

そのため、小型スーツケースに入れてハンドキャリーしなければならないから、ケースの下側に重量物がくるように配置している。　

運搬可能な重量は、今の年齢では10kg以下でないとはこべないので、なるべく軽い事が望ましい、それでどうしても小型軽量アンプになる、かつてのような重量級アンプはもう無理である。
