11)5670Wpp×4×2(その2)新型

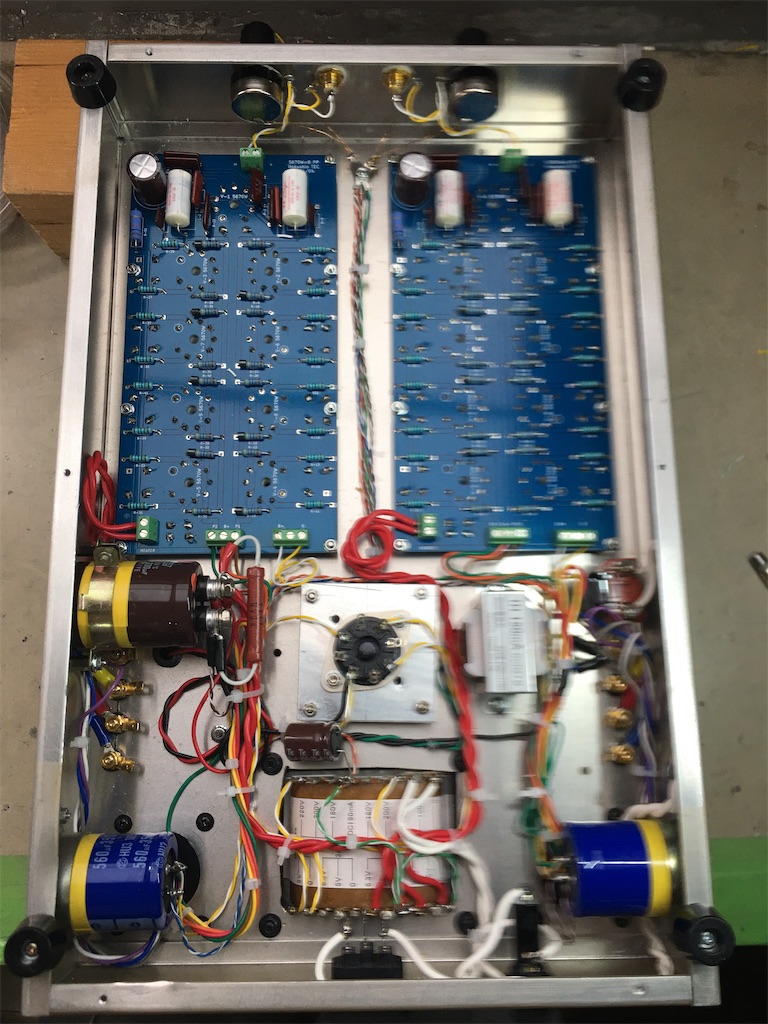

旧型のプリント基板の幅を短くして再設計し、部分的に変更した。
シャーシ幅は旧型300mmは特注品、Zトランスカタログ品(2MM-170)は250mm、他者が製作するにはカタログ品でないとやり難いので、プリント基板幅を短くして、250mm内に2枚並ぶようにした。
その他に電源トランスもZトランスカタログ品PMC-190Mを使い整流管にした。
整流管は5AR4か良いが5U4GBも使える

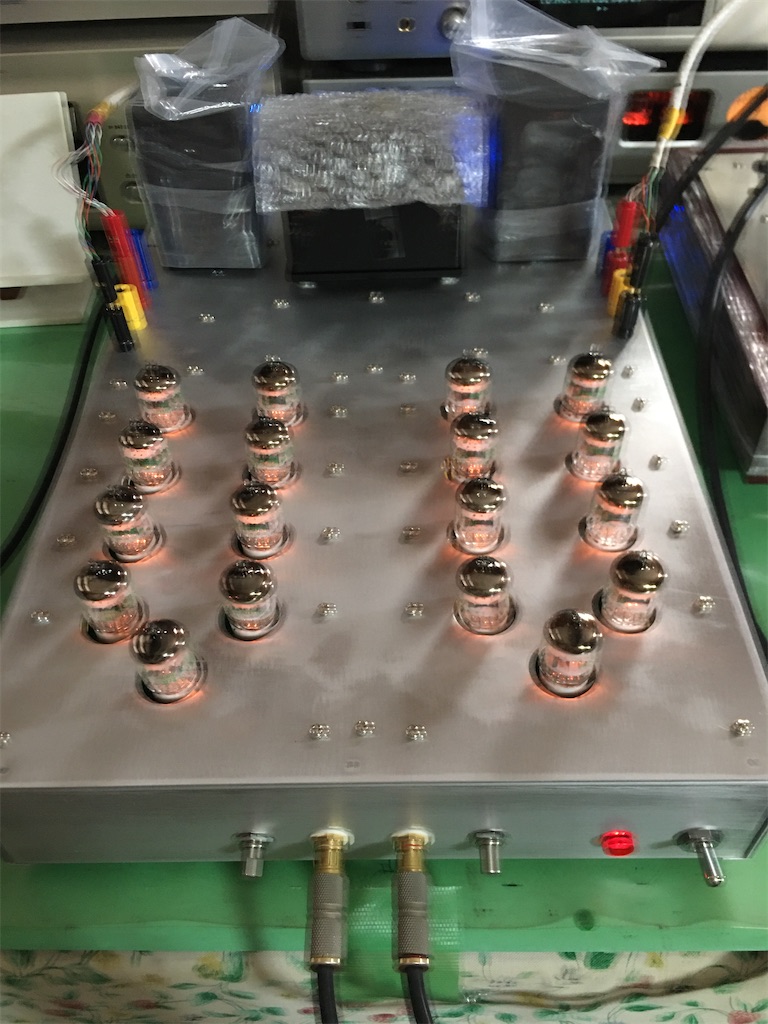

写真は旧型：真空管5670Wは後にロシア製6N3Pに変更した

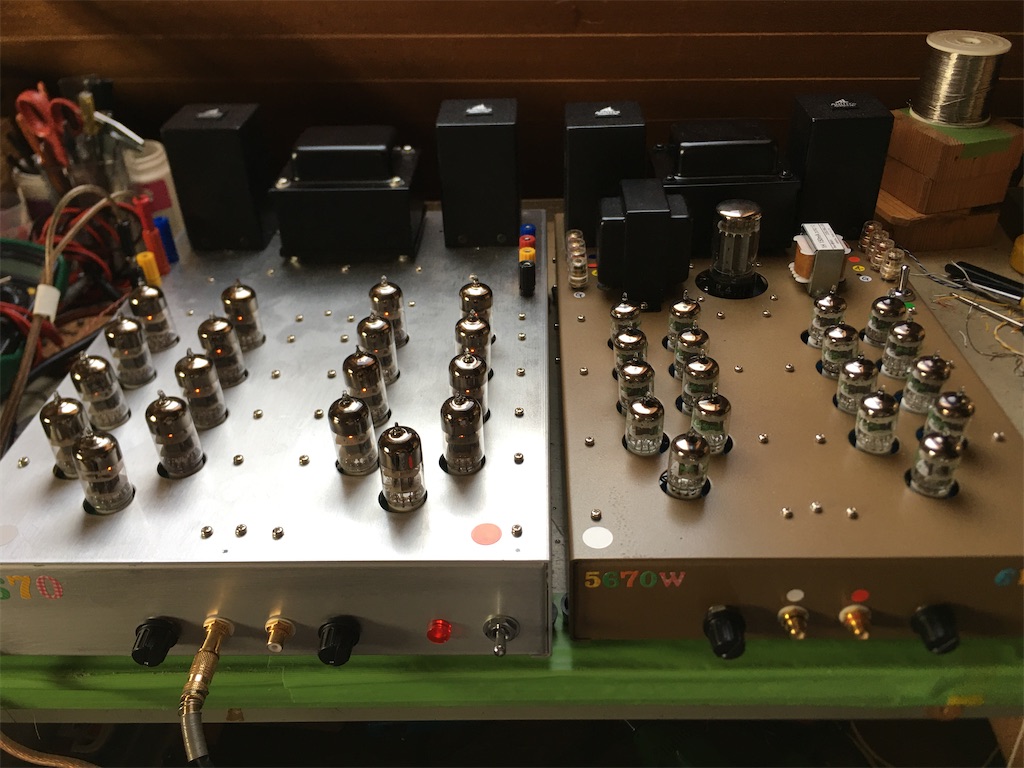

シャーシ幅の違い、色も変えた
左：旧型5670Wシルバー色、5670Wはロシア製相当管

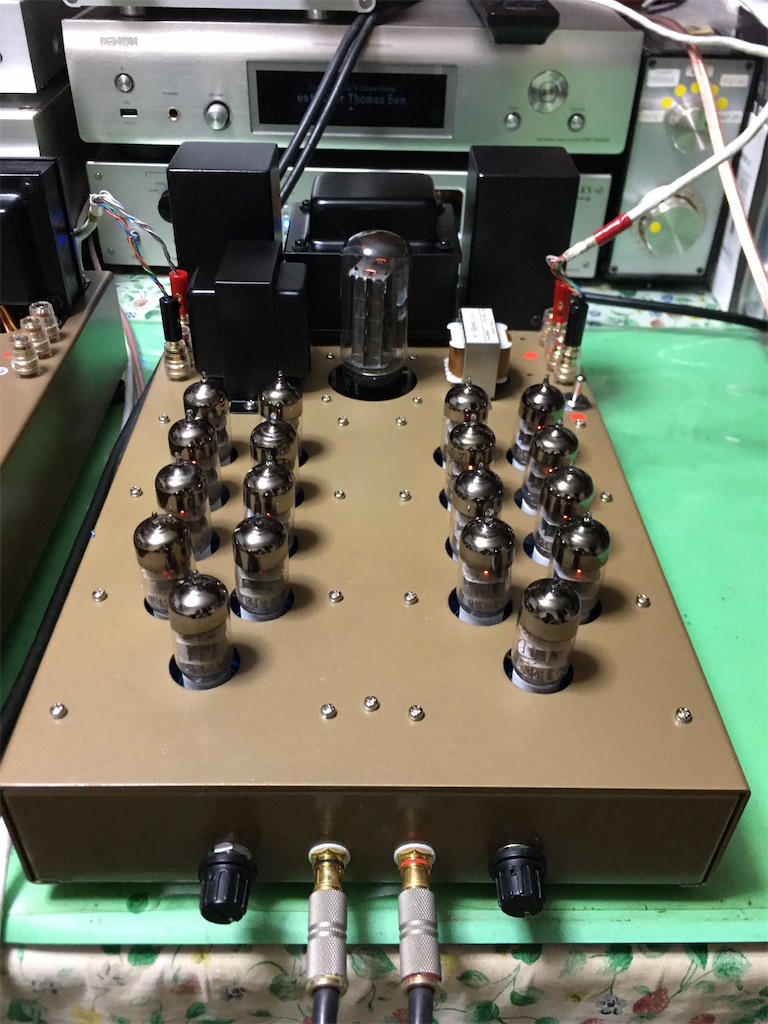

右：新型5670Wブラウン色、5670WはGE製使用
今はこの2台を残してあるが、旧型は処分したいので，使いたい方があれば貸し出しする。
新型は製作資料を作成するために残しておく。
このシリーズアンプは他に製作した2台
6463pp×4×2
6414pp×4×2
は次回以降に掲載する
