(21)21A6 SRPP OTL

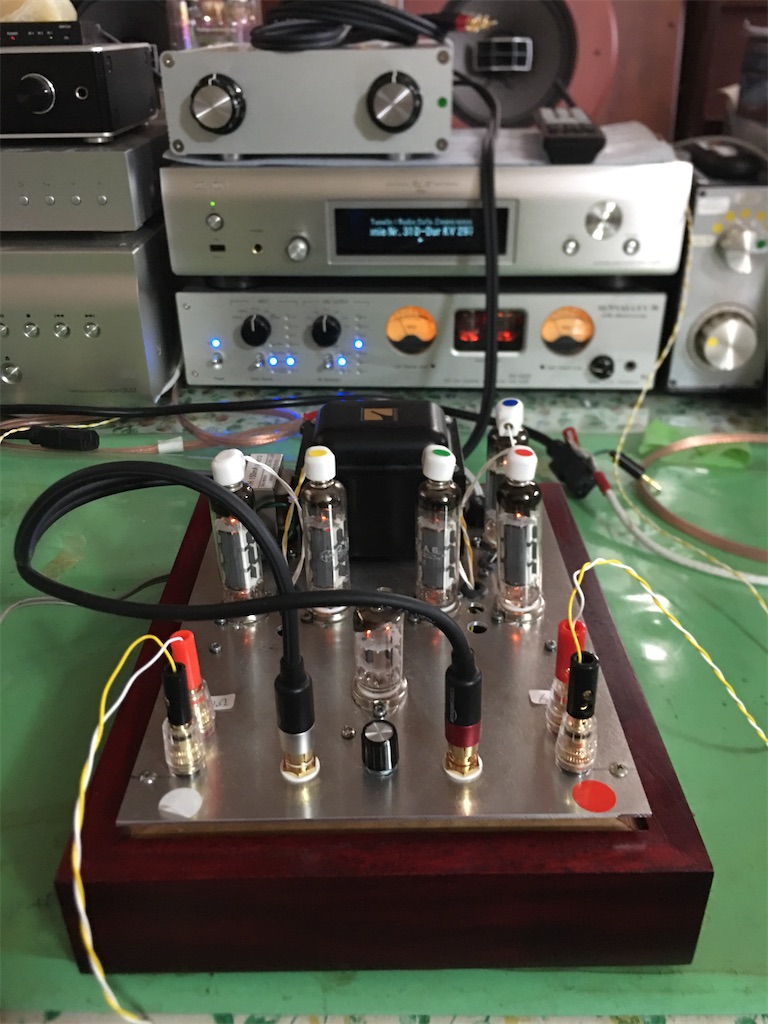

小形軽量アンプ、米寿の爺ちゃんには優しいので、残しておきたい

f:id:arunas001:20260424081013j:image

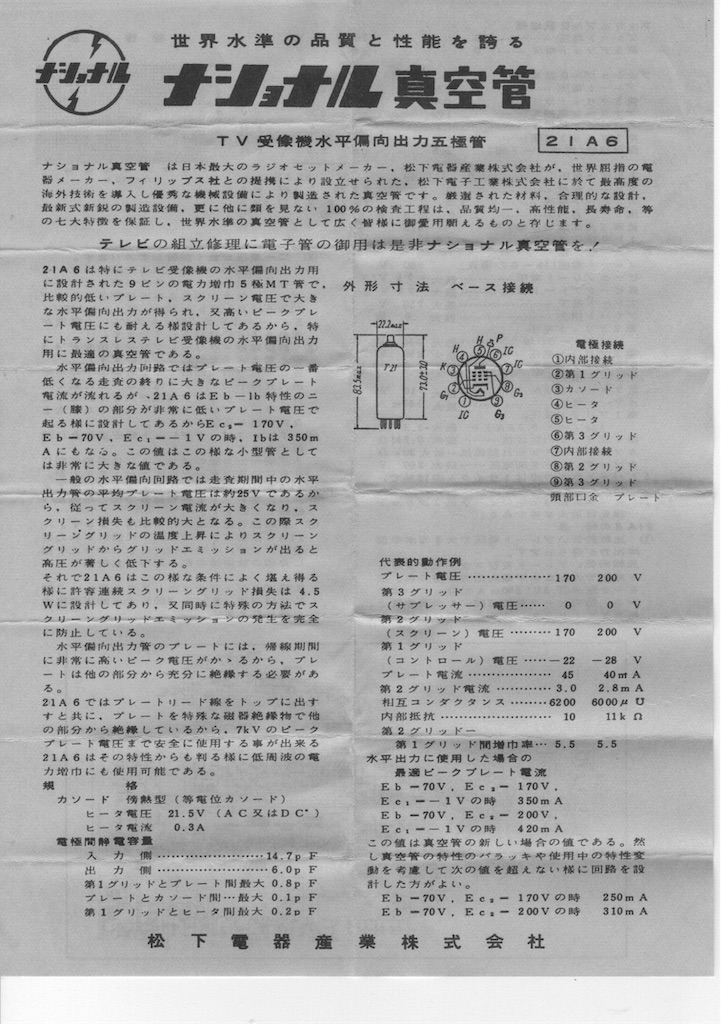

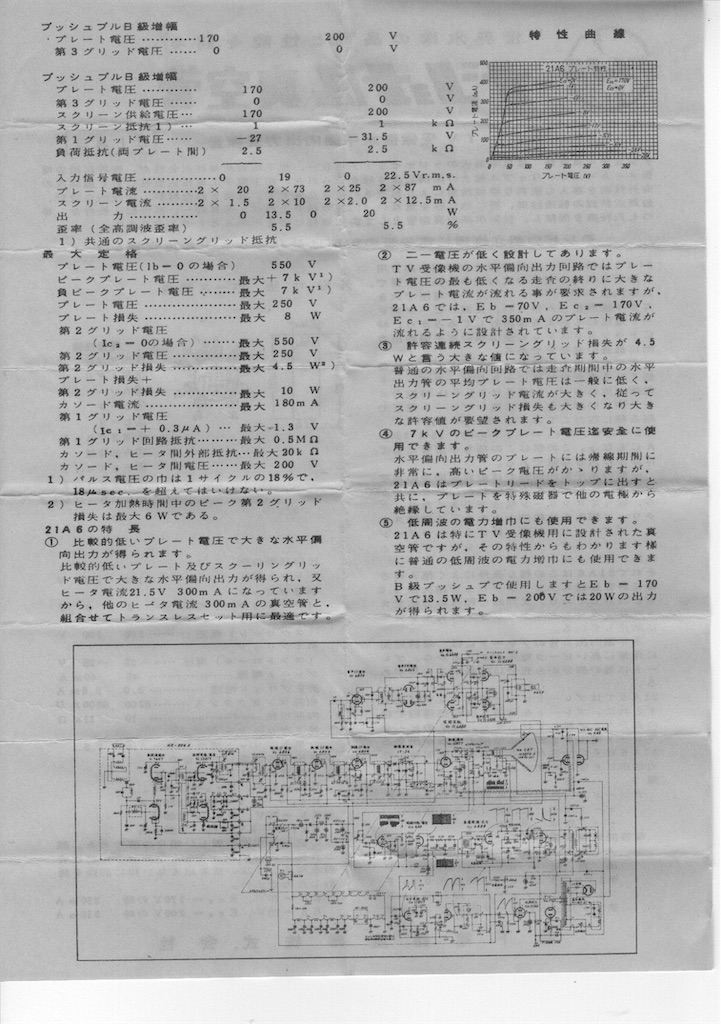

真空管21A6は9ピンMT管水平偏向出力管、内部を見るとセラミックでガッチリと電極が支えられ、頼もしい感じだ。

f:id:arunas001:20260424075116j:image
f:id:arunas001:20260424075118j:image

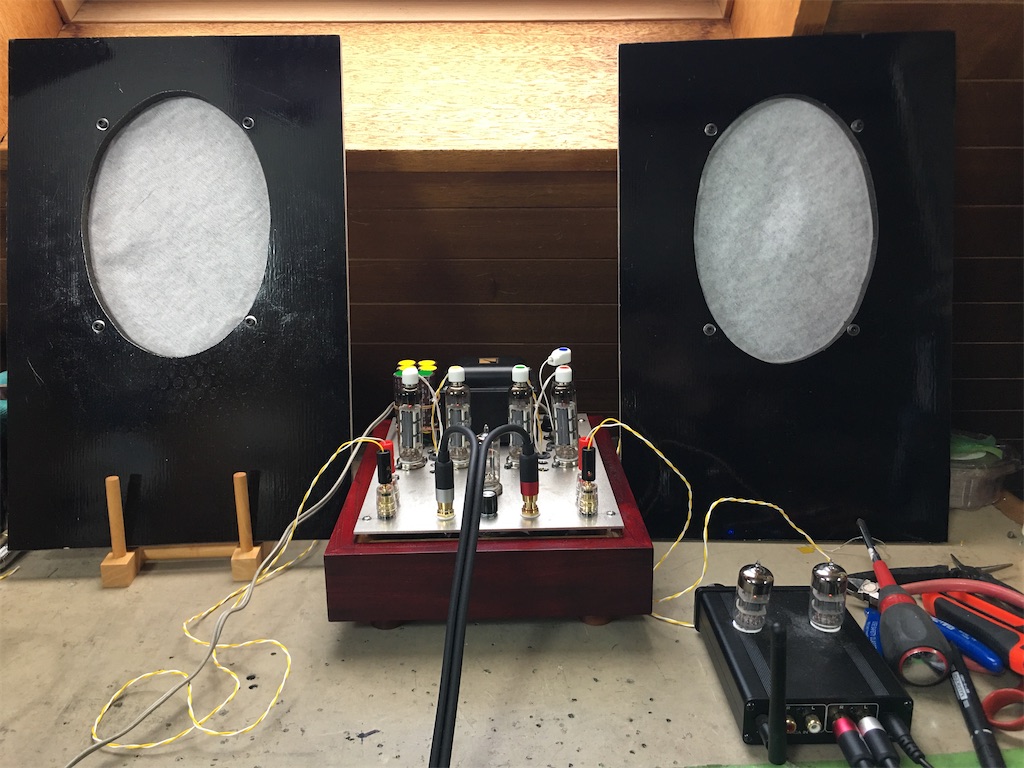

アンプの元ネタは武志数馬著「 OTLアンプの設計と製作」巻末に掲載されている。

特徴としては、三極管接続では無くビーム管接続で使用している点で、三結より大きな出力が得られる。

f:id:arunas001:20260424074702j:image

最適負荷抵抗は500〜600Ω、最大出力は5Wだったかな？小形マッチングトランスを付けて8Ωスピーカーに対応しているが、今はそれをパスして400Ωスピーカーを直に鳴らしている。

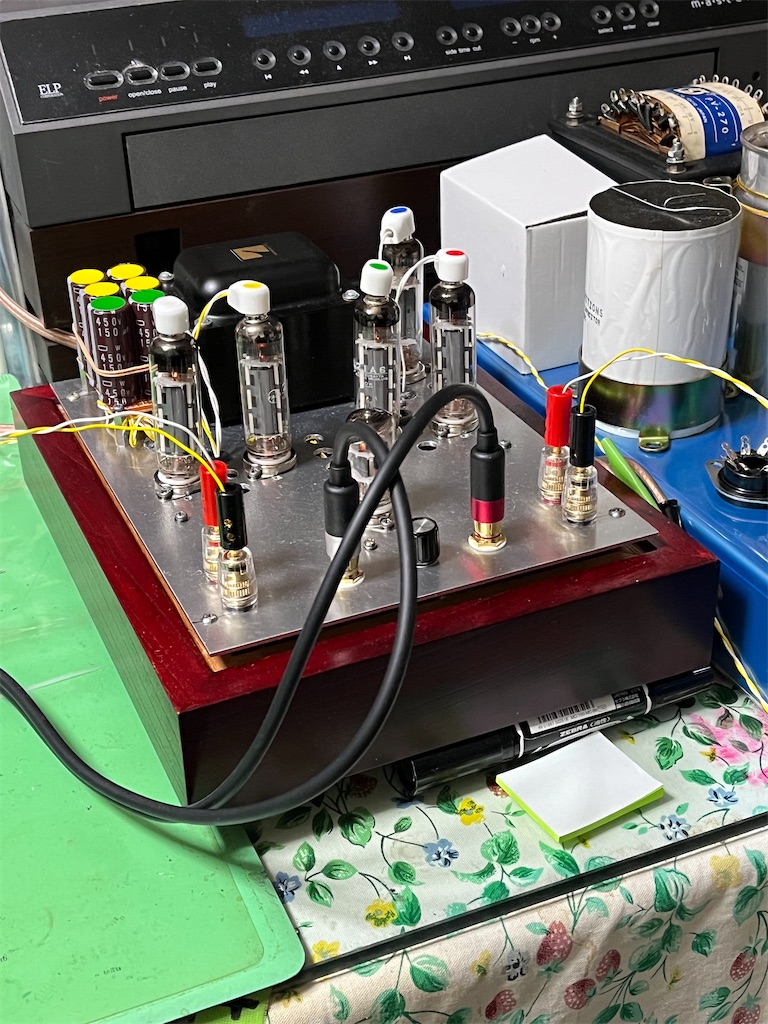

小形軽量アンプで、あつかいやすく、音も良いのが嬉しい限りだ、

f:id:arunas001:20260424074852j:image
f:id:arunas001:20260424074846j:image

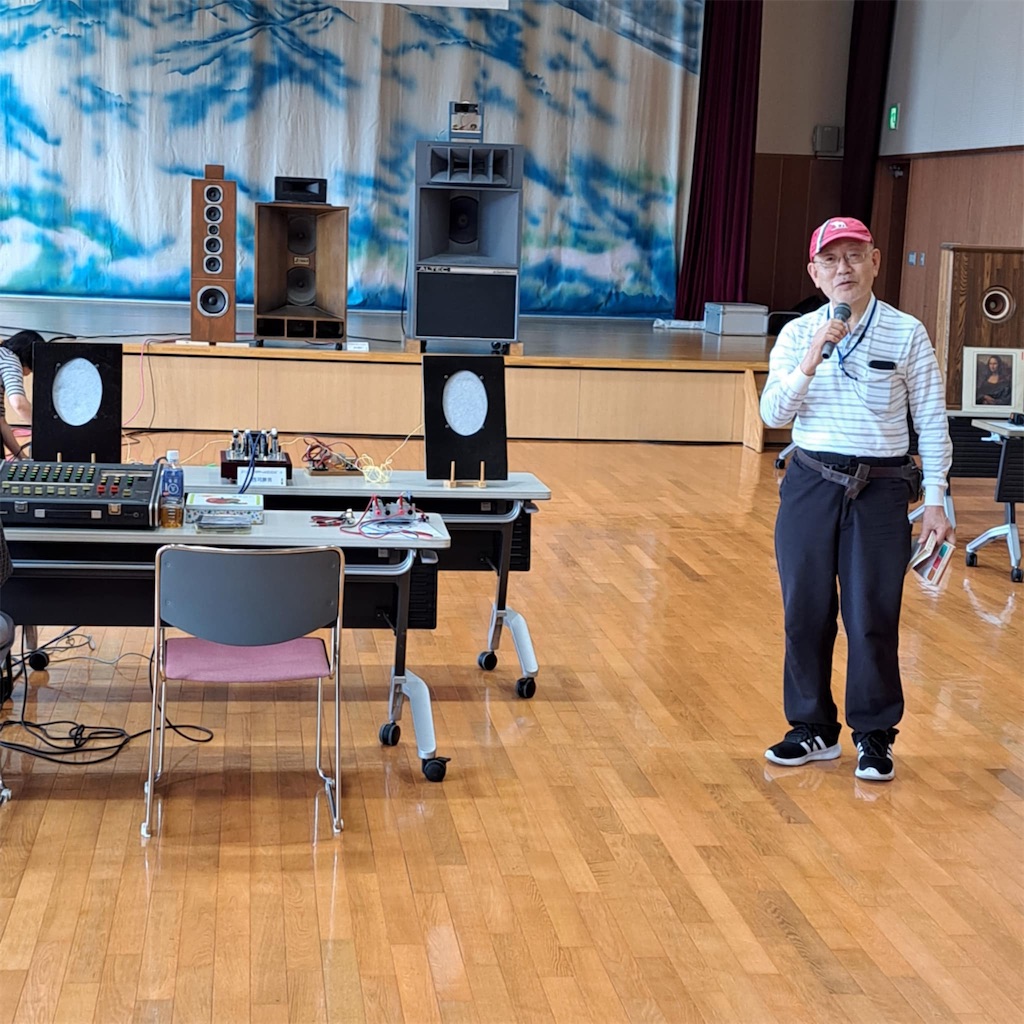

妙高オーディオ倶楽部で発表した、400Ωスピーカーと本機

f:id:arunas001:20260424075013j:image

スピーカーは板につけた簡単なもの

アンプとスピーカーをキャラーバックに入れてJRで妙高高原駅に向かった。
f:id:arunas001:20260424075009j:image

この広い会場でマントバーニのムードミュージックを華麗に鳴り響かせた

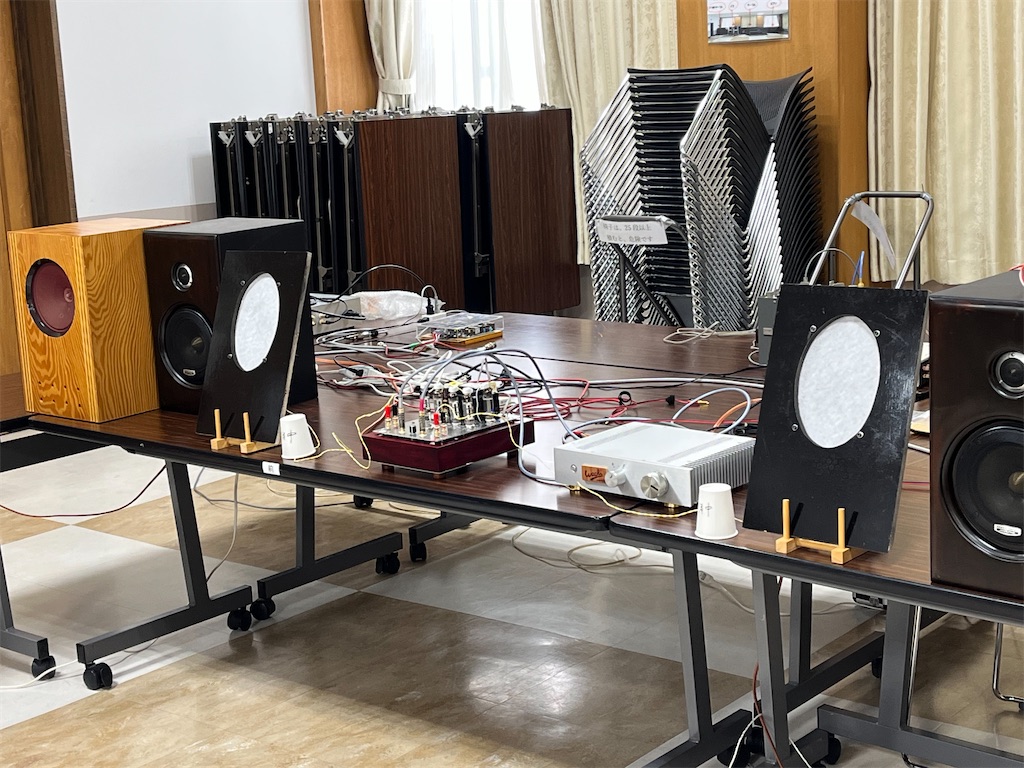

関西手作りアンプの会で発表

この簡単なアンプとスピーカーは絶妙な響きを奏でてくれる

f:id:arunas001:20260424081124j:image

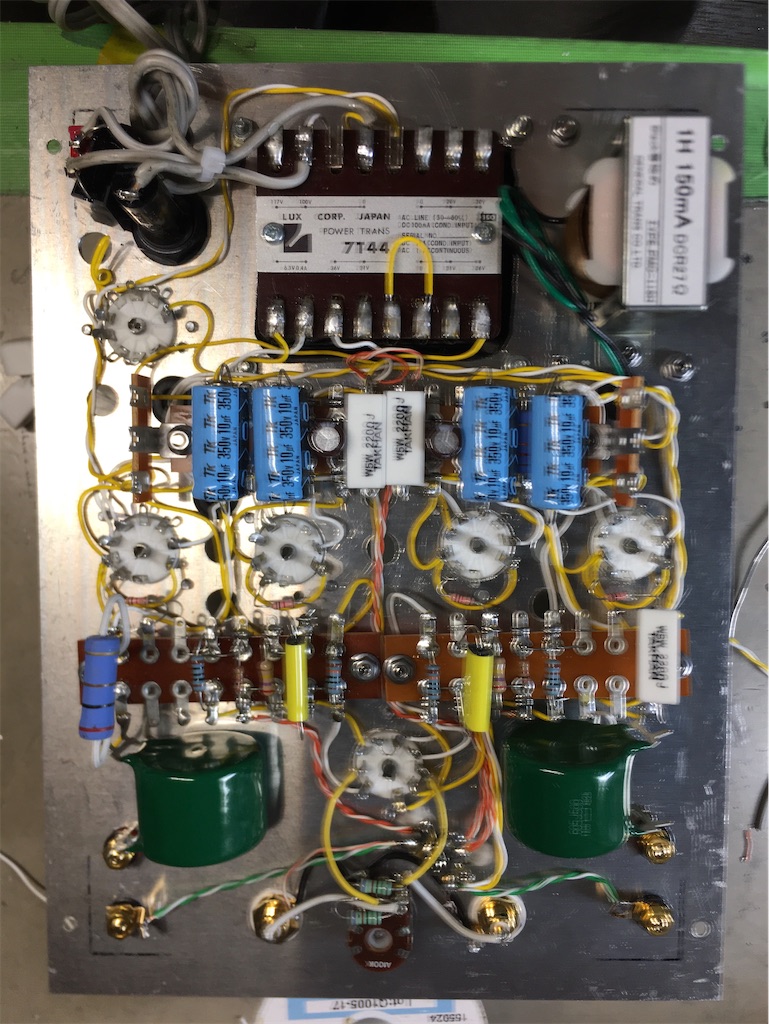

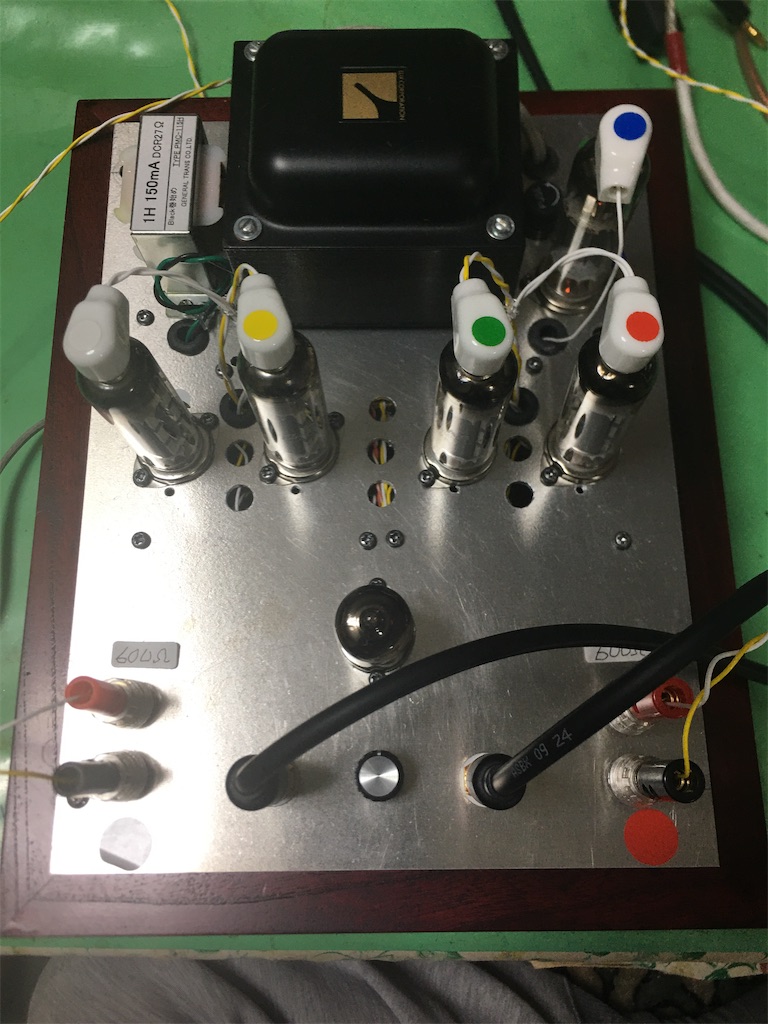

製作後，左上のケミコンブロックとチョークの位置を上下入れ替え，チョークが上に着いている。

f:id:arunas001:20260424080459j:image
