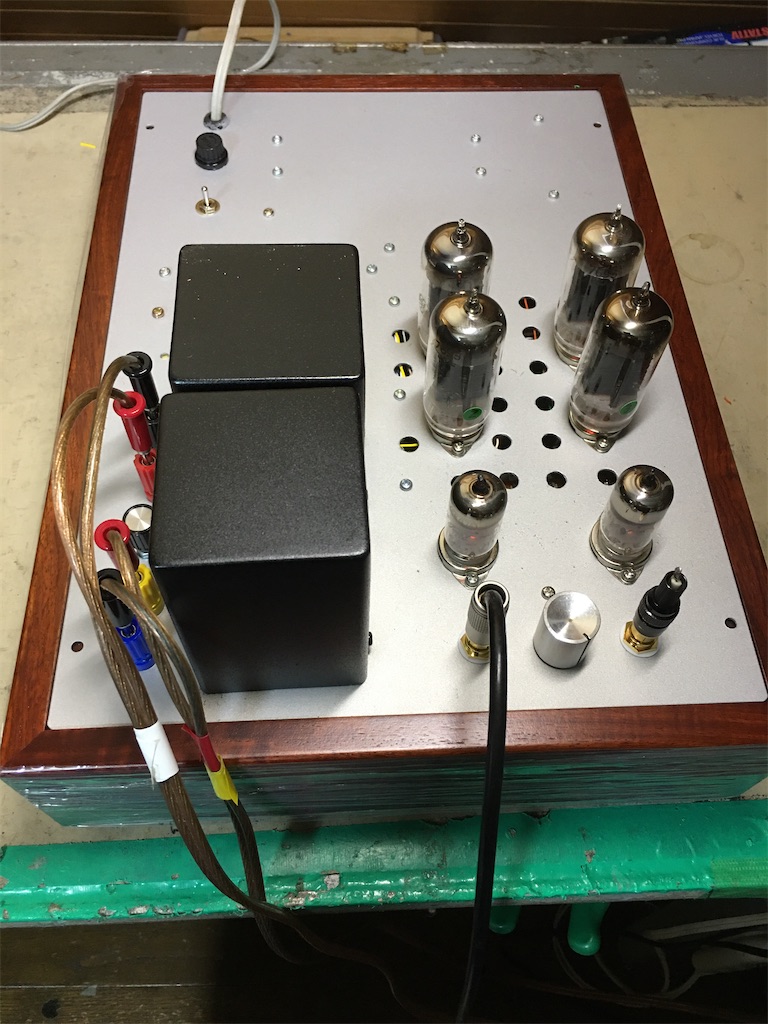

(22)7695 SRPP OTL

軽量アンプなので残しておきたい。

f:id:arunas001:20260425073441j:image
f:id:arunas001:20260425073436j:image

真空管7695は真空管時代の最終期に開発されたたオーディオ管

マニュアル

このマニュアルに掲載されている回路図に基づいて製作した。

図にあるように、負荷抵抗範囲は250〜800Ωの範囲が示され、最適負荷抵抗は500Ωである

今は600：4-8-16Ωのマッチングトランスを付けているが、ハイインピーダンススピーカーなら、直接ボイスコイルをドライブする事ができる

増幅段は6BQ7AをSRPPで使用、ニ段SRPP回路構成とした。

写真　

左：7695 SRPP

右：15KY8A SRPP

この2台は左右対象の兄弟アンプ

後ろにある木枠ケースがチャンデバ，そのうしろ左右にBETA-8のダブルが見える

f:id:arunas001:20260425073552j:image

大きな平面バッフルの後ろになって見えないが、20cmフルレンジスピーカーがダブルで付いている。

この2台は、フルレンジスピーカー2発をH/L2ウェイに使用し、フルレンジスピーカーによる2ウェイの実験用だ。チャンデバは別にある。

今は，前の大きなを平面バッフルの後ろに隠れて聞く機会がなく、オーディオラックの中で静かにお休みしている

ブログ内に幾つか投稿しているので参考に。
