15時ころまで通電テスト

各部の電圧など確認、6528A ip調整、歪率測定

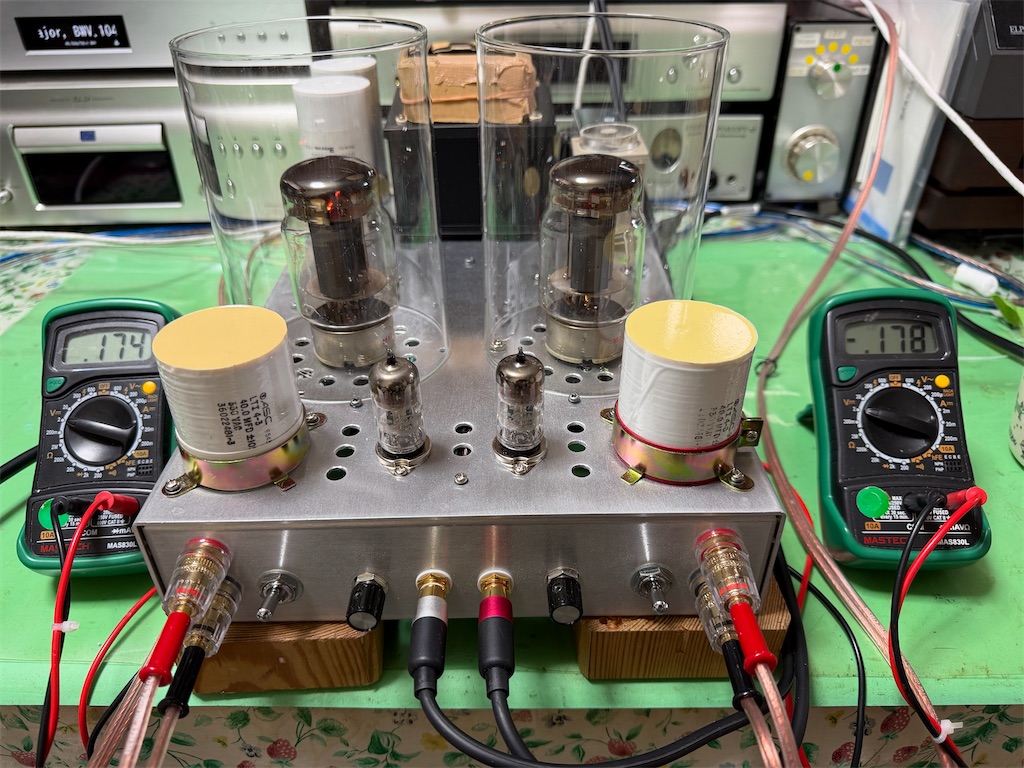

カソード抵抗20Ωの両端電圧

6528A 20Ω両端電圧、Ek、I k確認

6528A Ip=175mA に設定

歪率：0.5W0.5%.1kHz

負帰還量：9db

最大出力：5W/90Ω/1kHz

出力0.5W時歪率0.5%/1kHz

最大出力時入力電圧：1V

とまずまずの状態になりました。

最大出力が予定の10Wに届かなかったのは誤算だが、Ebb=265Vと低かったのが原因

しかし、低電圧大電流A級動作なので、この辺りは音を聴いてみて検討しよう。
