6RA3×8×2 OTL
昨日、概略の調整をしたが、L側6RA3のIpが安定しない。

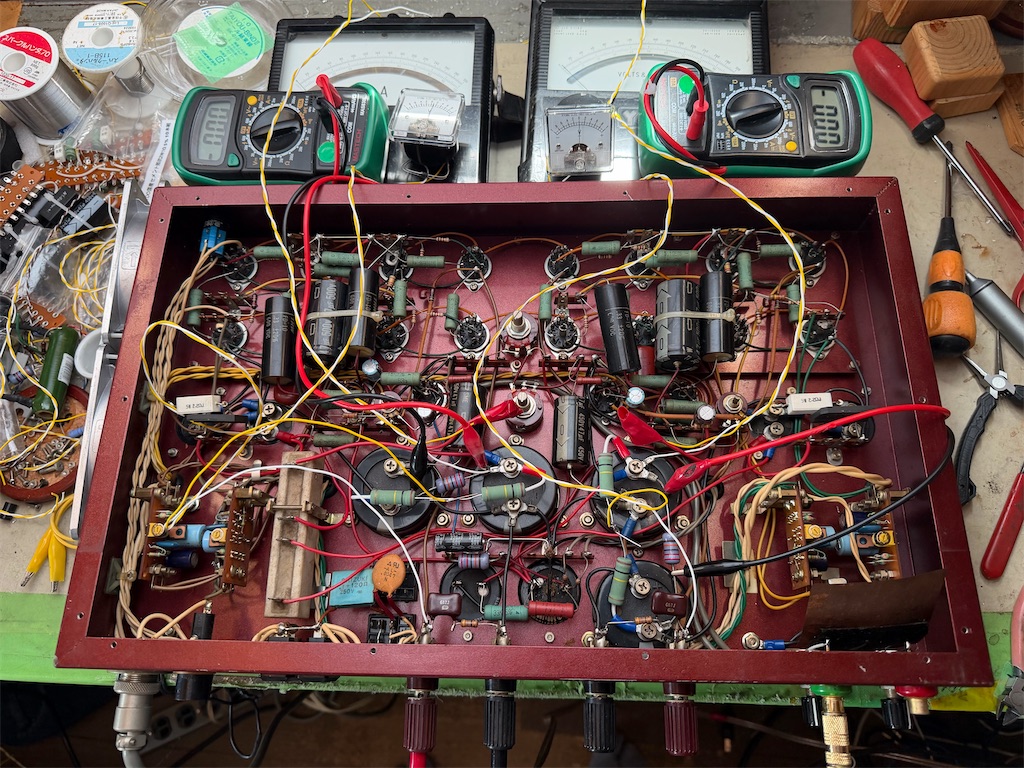

写真：昨夜調整したが
今朝、通電したら、L側の電流が昨夜設定よりかなり多くなっている⁉️
6RA3設定
Ip=25mA/本
Ebb=360V(Eb=360/2=180V)
トータル100mAに設定したが、150mA付近に増えている
R側は異常なさそう
写真では、正常に100mA付近に再調整したが
電源を改めてOFF-ONすると、電流値が変わる
バイアス設定か、球の電力不揃いが考えられる
今日は OTLアンプ調整の要、この辺りを確かめてみよう。
所で、このアンプで各6RA3の電流測定がし難いので、別途電源を用意して疑わしい6RA3の電流測定をしよう。
しかし、個別球を調べるのは大変だ,
6RA3測定条件
Eb=180V、Eg1=-60V、Ip=?
バイアスはかなり深くなるが
6RA3はEb=150V、Ip=20mA、Pd=3W付近が良さそうだと推定
最大プレート損失は15W
