6RA3×8 OTL
ACバランス調整は、初段のACバランスとハムバランスだか、だいたい上手く調整できている。
NFB量は確認してないが、あまり多くなさそう。
最大出力は20W/8Ω
出力10Wあたりから、クロスオーバー歪が目立つので、Ipを100mAに増やした。最大出力ではややクロスオーバー歪があるが、ひとまずこのあたりで良しとする。
アイドリング時プレート損失約3.5W(175V25mA)
もう少し増やしても良さそう．
175V30mAでは約5W、6RA3最大プレート損失は15Wなので、このあたりがよいか。
写真

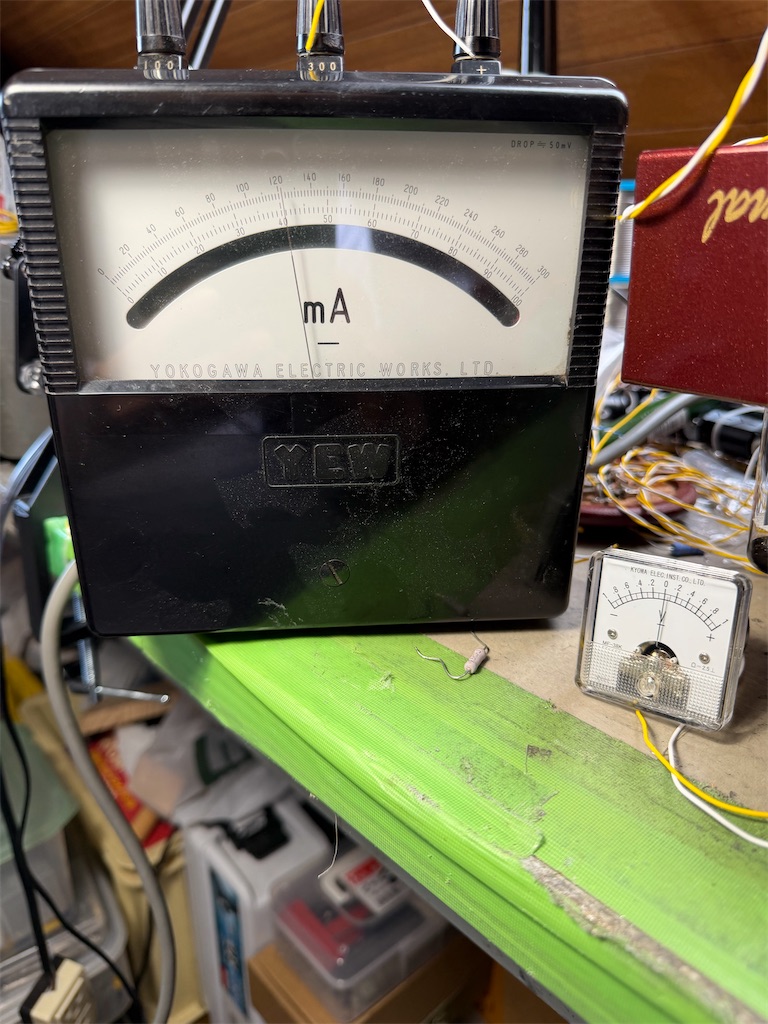

大型メーターは6RA3のIp監視用：約120mA
右下の小型メーターはDCバランス監視用：センターゼロ
最大出力：32W/16Ω、20W/8Ω
出力0.5W時歪率：0.5%
アイドリング時の電流：120mA(平均30mA/1本)、
アイドリング時のプレート損失：5W(1本当たり平均)
F特
10〜10kHz：0db
100k Hz：-0.5
200k Hz：-3
良好な特性となった。
バイアス定電圧の出力電圧は約50V、24kΩ負荷抵抗にして約2mAのブリーダー電流を流した。これで、バイアス電圧はかなり安定になった。
この状態でまとめる事に．
