6RA3×8×2 OTL
R側は順調に調整できたが、なぜかL側の様子がおかしくなっいる。
結局、昨日一日中悩ましたL側アンプの不調、出力管のDCバランスが取れているので、増幅段かと思い色々と調べたが、一向にらちがあかなかった。
今日も朝から格闘し抵抗、コンデンサの不調かと思って、怪しげな部品を交換したかがどれも不調の原因ではない
最後に残ったのが、このNFB用CRの組み合わせ、テスターで抵抗値を測ると4.7kΩを指示する、NFBを外してみようと外してみたら、あーら不思議、正常動作するではないか⁉️

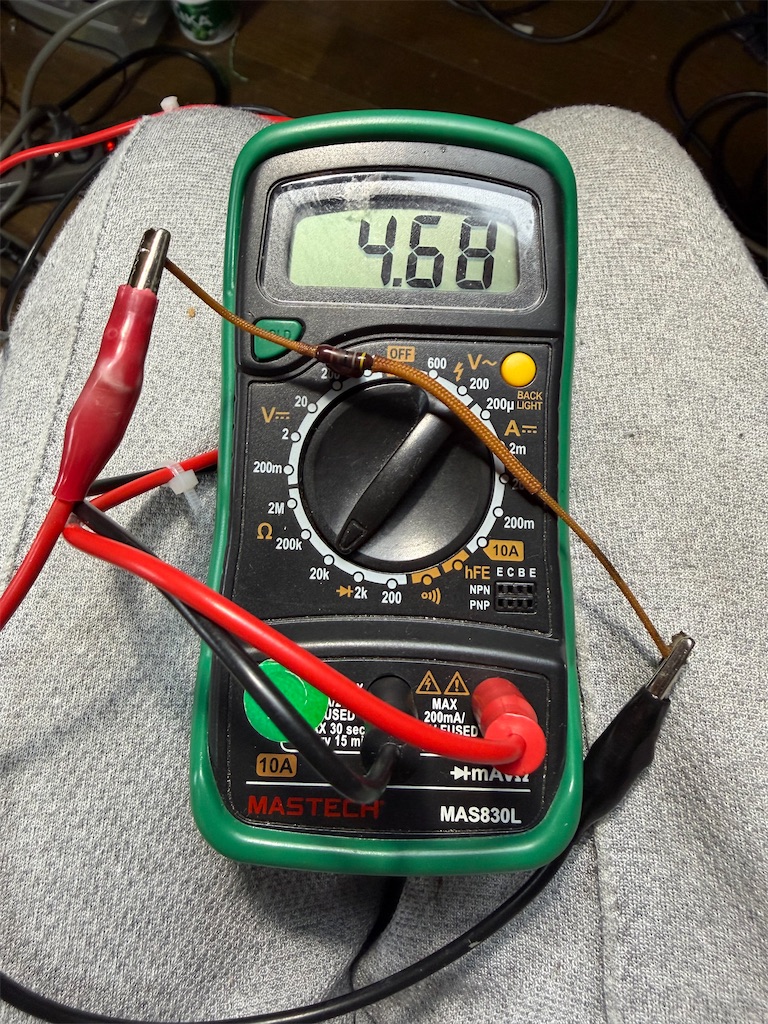

抵抗を外して測定しても4.7kΩある。
念のため他の抵抗にかえてみたところ正常に働くようになった。と言うわけ❣️
抱かせてあるコンデンサが？かなとも考えたが、コンデンサがパンクか、電圧がかかるとおかしくなるのかも知れない。
R側のNFB抵抗も交換することにした。
補償用コンデンサは、無くても方形波観測では異常ないのでつけないことにした。
ひとまずこれで正常に働くようになったから良しとしよう。
配線を元にもどしてLR共再調整、異常なく動作することを確認
次は音楽をきいてみる。
