5670Wpp×8×2ステレオアンプの製作

50C5SRPPアンプ①②の製作できました。今エージングしてますが、1週間ほど様子を見て仕上げます。

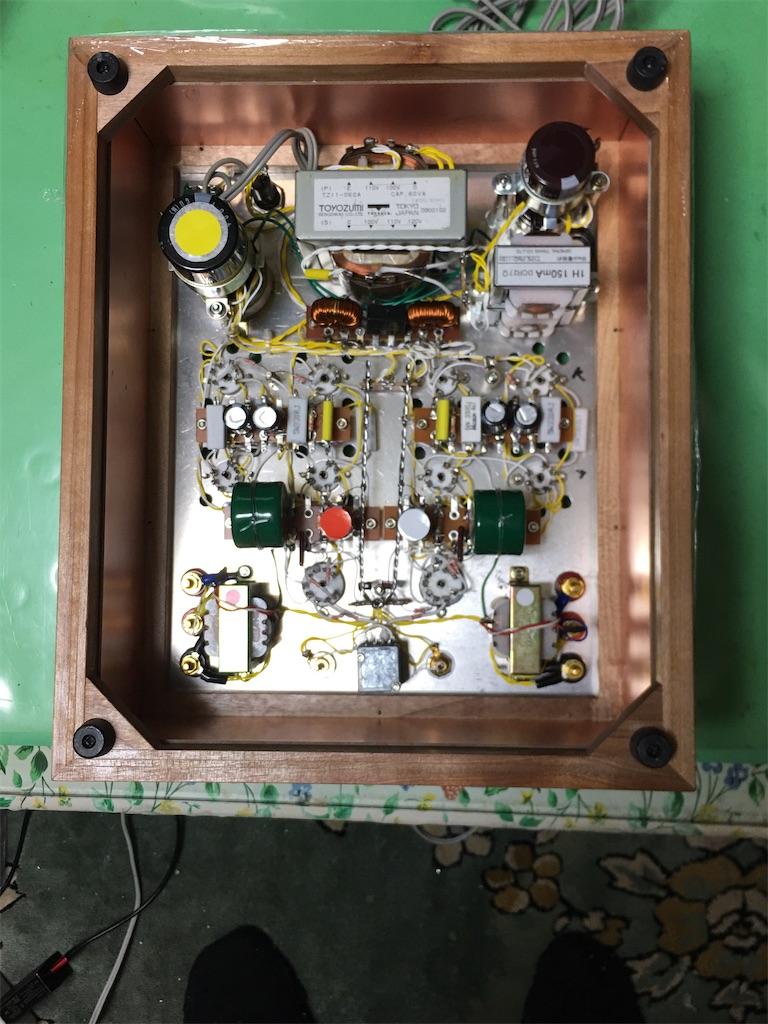

①50C5×2×2 SRPP ステレオアンプ

f:id:arunas001:20240312230903j:image

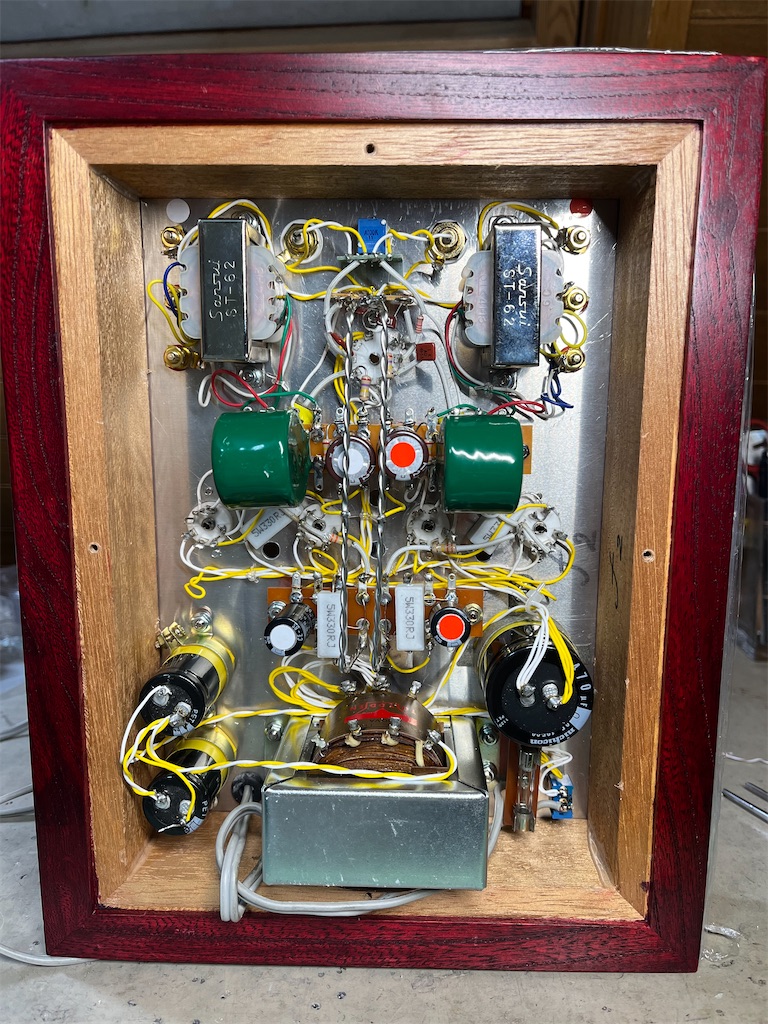

②50C5×4×2 SRPPステレオアンプ

f:id:arunas001:20240312231025j:image

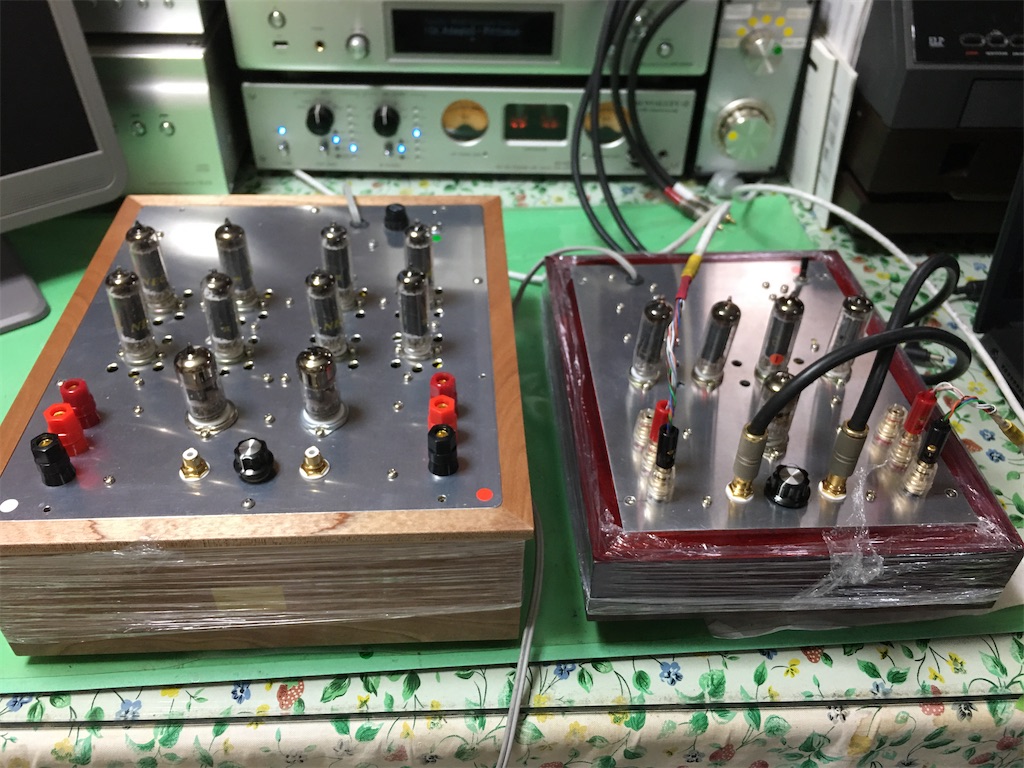

仲良くならんだ①②アンプ。
f:id:arunas001:20240312230610j:image



さて、次の製作テーマ5670Wpp×8×2に取り組みます

このアンプの真空管部分は、オーディオ友の H氏の設計になるプリント基板をつかいます。

その他、電源部や 周辺部は拙製作になります.シャーシ加工は既に出来ていますので、部品配置などを確認し、シャーシ塗装をして組み立て配線にかかります.

写真は部品配置を確認しています。arito labさんのOPTはカバーを外して内部に取り付けることにしました。

シャーシ上にはその電源トランス頭がでますが、他の部品は出来るだけシャーシ内部に収めます。

これば、キャリーバックにいれて運搬するため、なるべく突出物がないようにするためです。

f:id:arunas001:20240305221242j:image
f:id:arunas001:20240305221238j:image



このアンプと、同じような回路構成で

6414pp×8×2ステレオアンプも次に進行する予定です。プリント基板も既に入荷し、主要部品もあります.

更に6463pp×8×2のプリント基板設計を H氏に依頼してますので、6414の次に製作予定です。つまり5670W、6414、6463の3台を順次製作します。
