6414pp×8×2 ステレオアンプの製作
シャーシ加工図ができました。5670WとはOPTが違います、球の配置も9個から10個に増えました。
左側の図面は6463用ですが、プリント基板が入荷してから確認して完成します

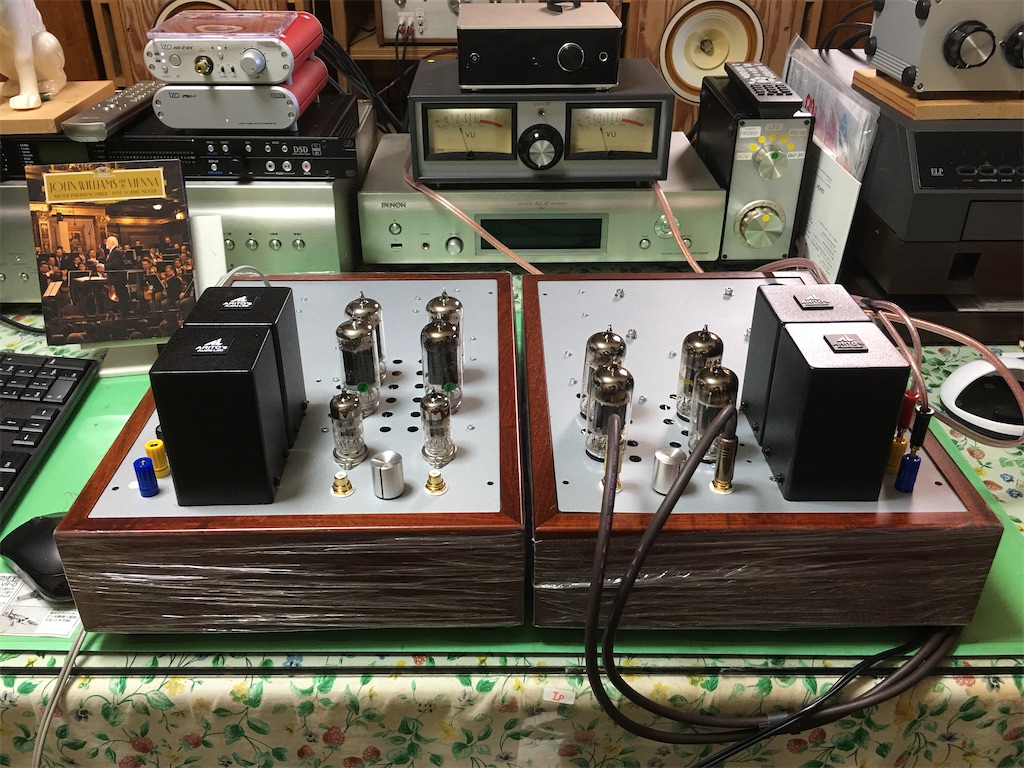

外観は見た感じてはほとんど同じです
写真:6414pp×8×2加工図、見にくいですが
以下は管球王国110号に掲載されているオリジナル製作記事です.ご参考に
6414pp×8×2 ステレオアンプの製作
シャーシ加工図ができました。5670WとはOPTが違います、球の配置も9個から10個に増えました。
左側の図面は6463用ですが、プリント基板が入荷してから確認して完成します
外観は見た感じてはほとんど同じです
写真:6414pp×8×2加工図、見にくいですが
以下は管球王国110号に掲載されているオリジナル製作記事です.ご参考に
6414pp×8×2 と6463pp×8×2ステレオアンプの製作
5670Wpp×8×2が大変好調なのでエージング中に、二匹目のドジョウ狙いで6414と6463を使って、おなじような回路構成で二台のシャーシ穴あけ加工図を作成します、
6414pp×8×2
6463pp×8×2
幸い球も沢山在庫していますから。
6414用プリント基板は既に入荷、6463用プリント基板は近々入荷予定なので、二台同時進行しましよう。
先の5670W製作では、使った電源トランスPMF-190の6.3V3A端子で丁度まにあったが、6414、6463では不足するので工夫するか特注する必要があるかもしれません。(只今見積もり照会中)
OPTは6414用は在庫あり、6463用は新規に注文します。
配置は2台ともほぼ同じにします .

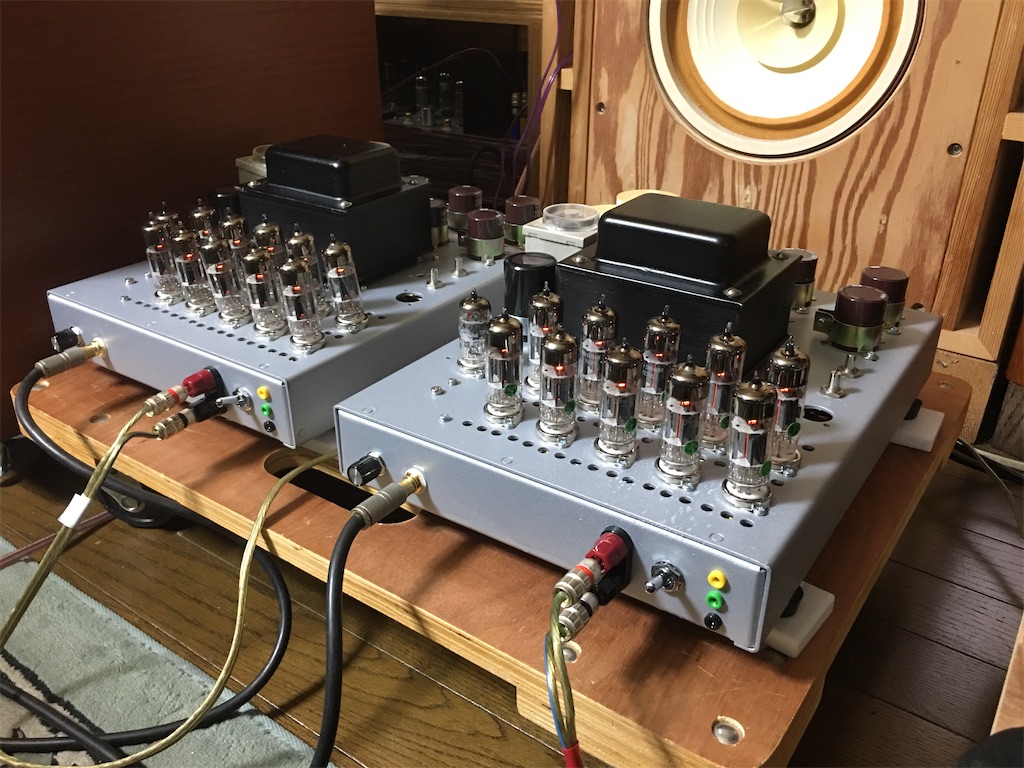

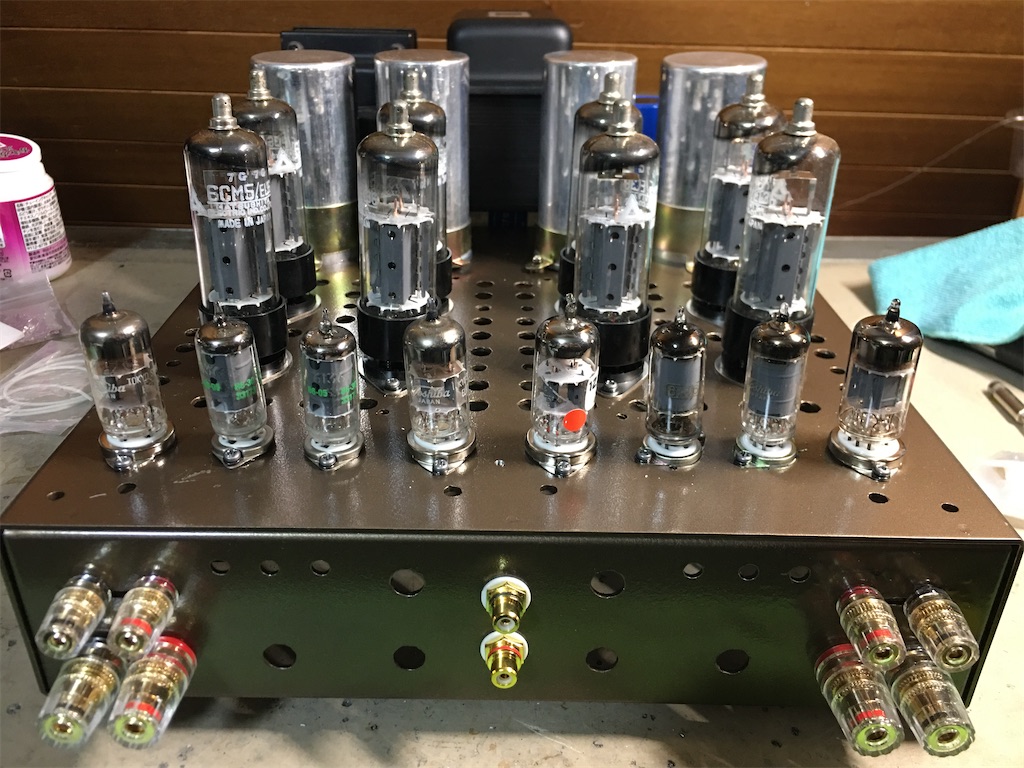

5670Wpp×8ステレオアンプの製作
プリント基板への繋ぎ込み
昨日は終日外出、愛知県岡崎市にある「茶楽音」さんへ出かけ、ジャス鑑賞会に参加してきました、
今朝からプリント基板への繋ぎ込みをして、これから通電テストします。
プリント基板部分は先に動作確認してますが、シャーシに組み込んでからのテストですから、主に電源周りのチェックになります
仮繋ぎ込みですので、配線は長めになってます .
全部良好に動作してから、短くして配線整理、結束します.
さて、一番ドキドキする時です。
一通り特性測定
Eb=275Vとなりました
無帰還アンプですが、特性は良く揃ってます。
再生ラインにつないで、エージングを兼ねて試聴しまてます.
第一声 爽やかな優しい響きです.
しばらく聴いていよう。
1時間ほど聴いていたらRchからガサゴソと異音が!
さては、球?、半田付け不良?
ちょっと席を外して戻ってきたら収まっている?
なんともなかったように響き渡っているではないか⁉️はてな、なんだったんだろかな?
(^^)
5670Wpp×8 ステレオアンプの製作

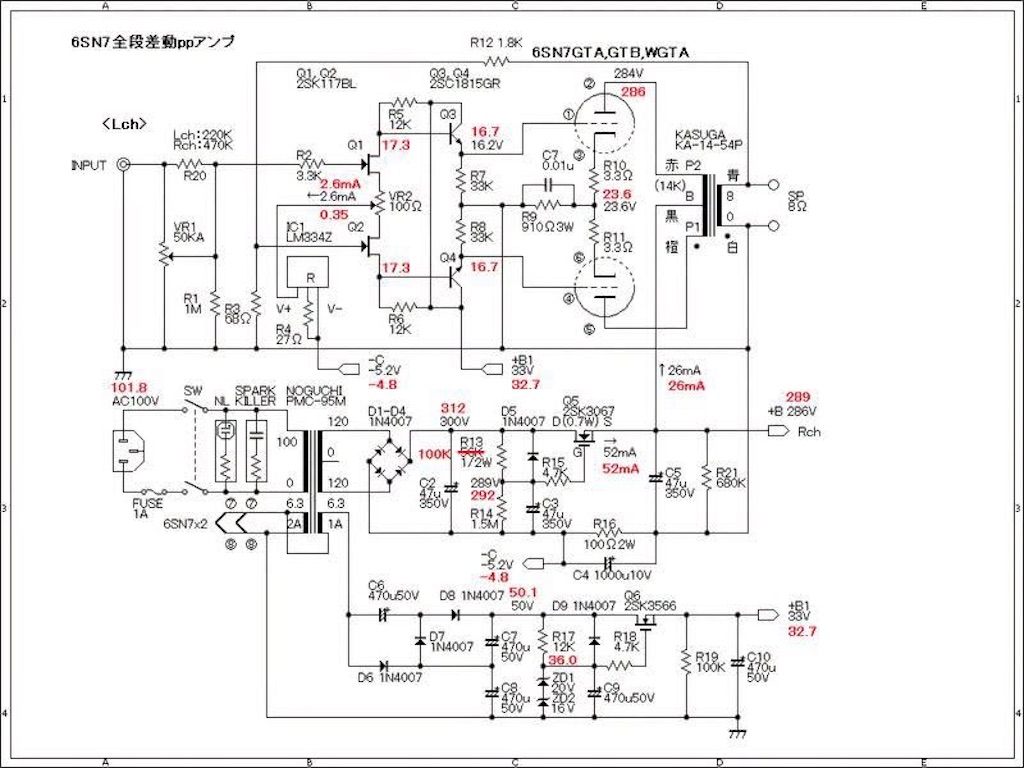

回路図
製作中の回路図です
CRの定数は変更しているところがありますので最終版で訂正します

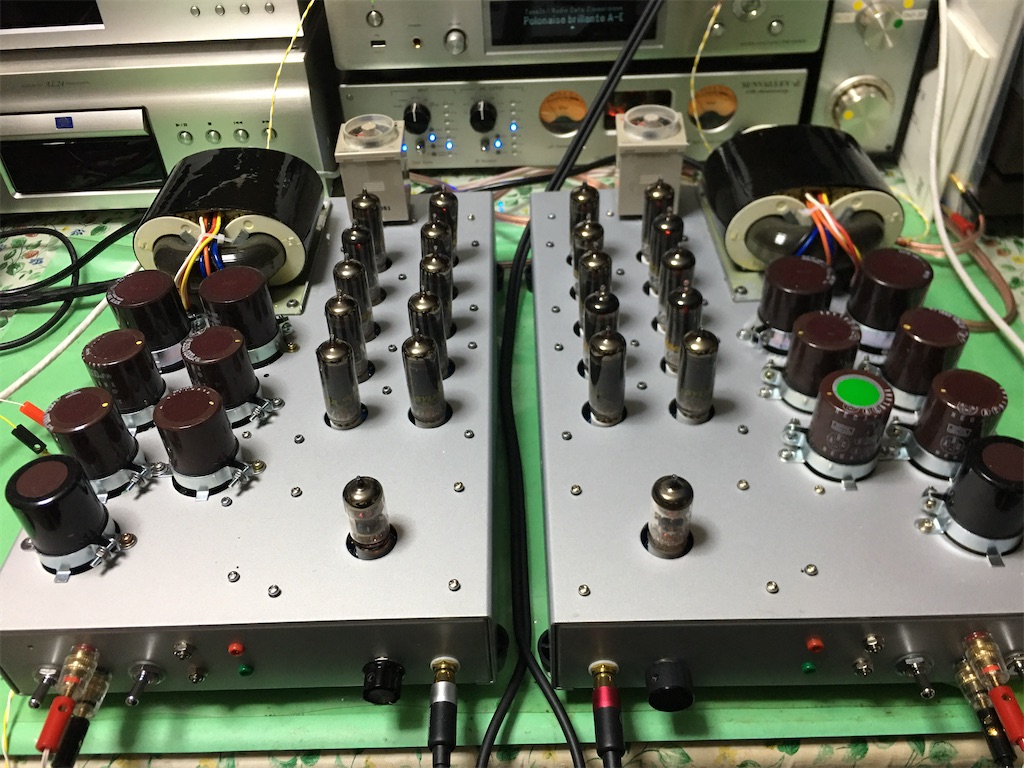

5670Wpp×8×2 ステレオアンプの製作

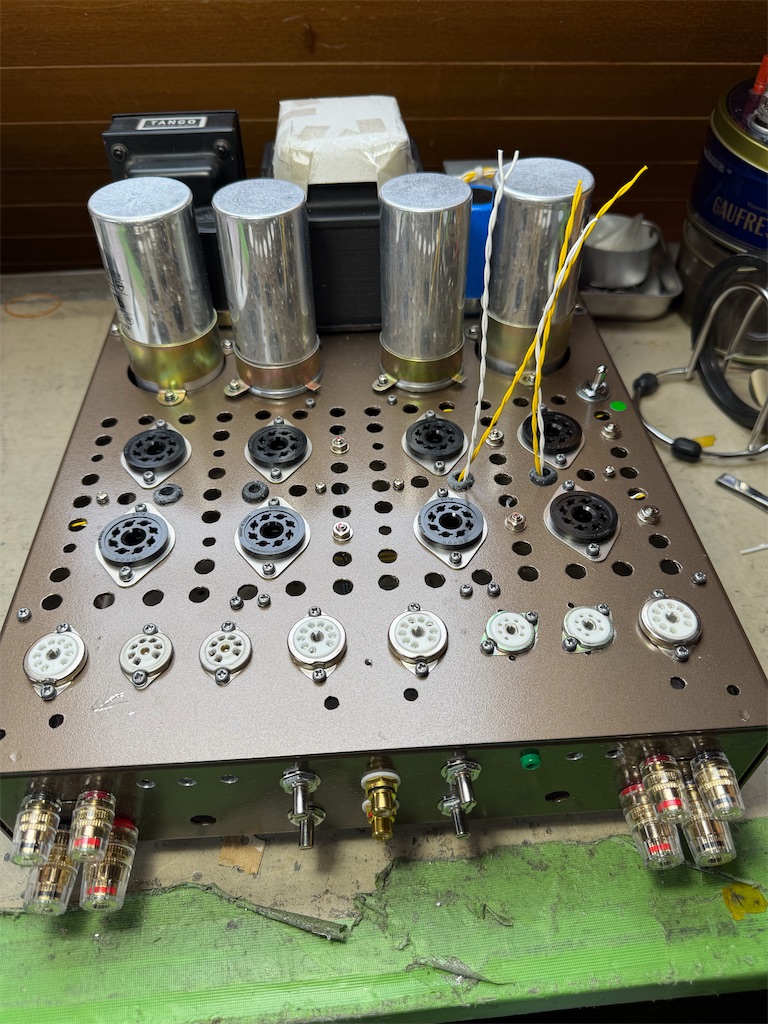

電源部分の配線ができましたが、結束して無い所があるので、バラバラしてます。
これから、入力関係の配線にかかります。
プリント基板が付きました。
5670Wが可愛いですね。
今日はここまで
5670W×8×2ステレオアンプの製作

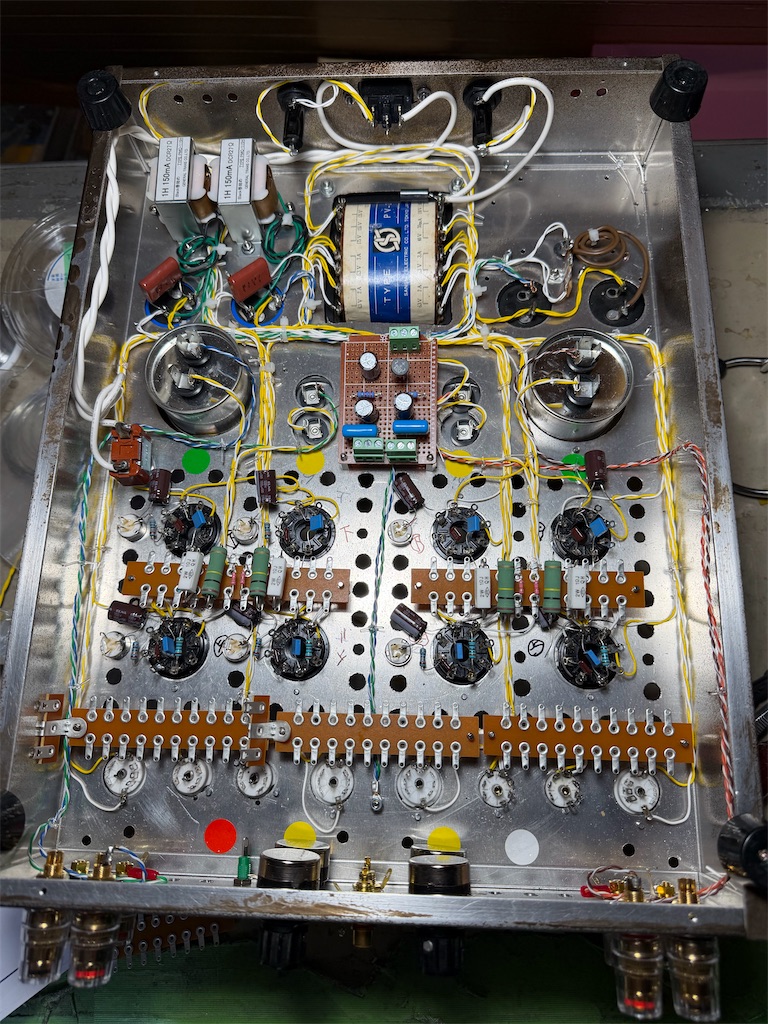

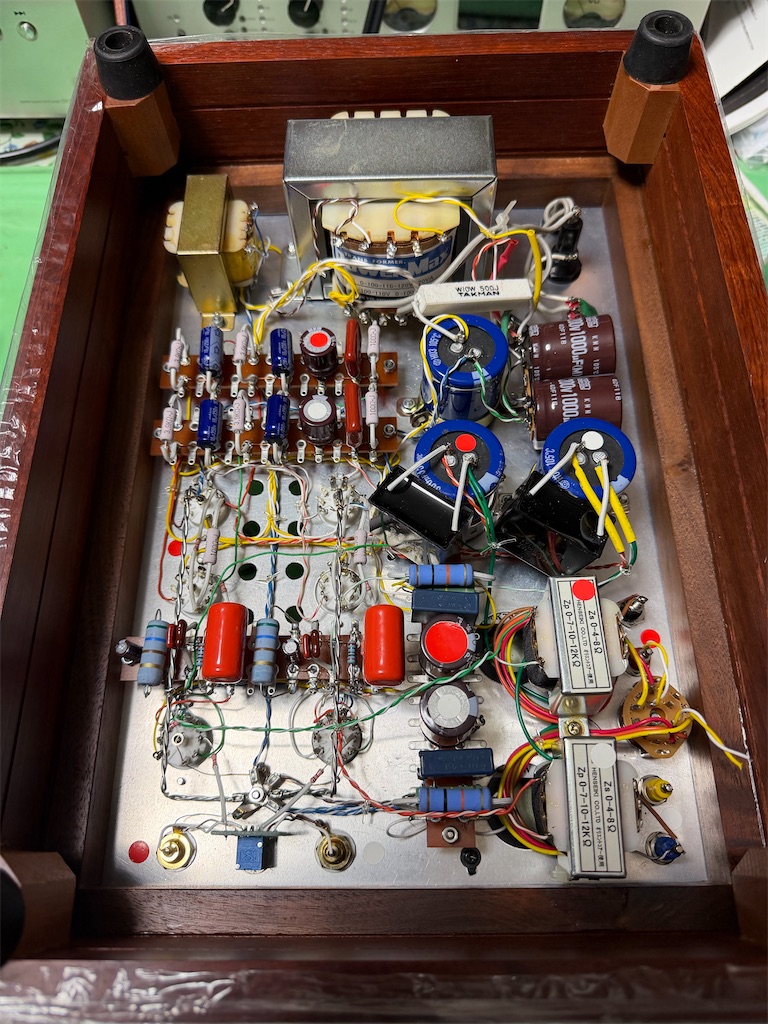

シャーシ内配線
ちょっといつもと勝手が違いますが、
配線は、電源周りと基板への繋ぎ込みが主なので簡単です.明日には配線が出来る予定。
今日はここまでにします。

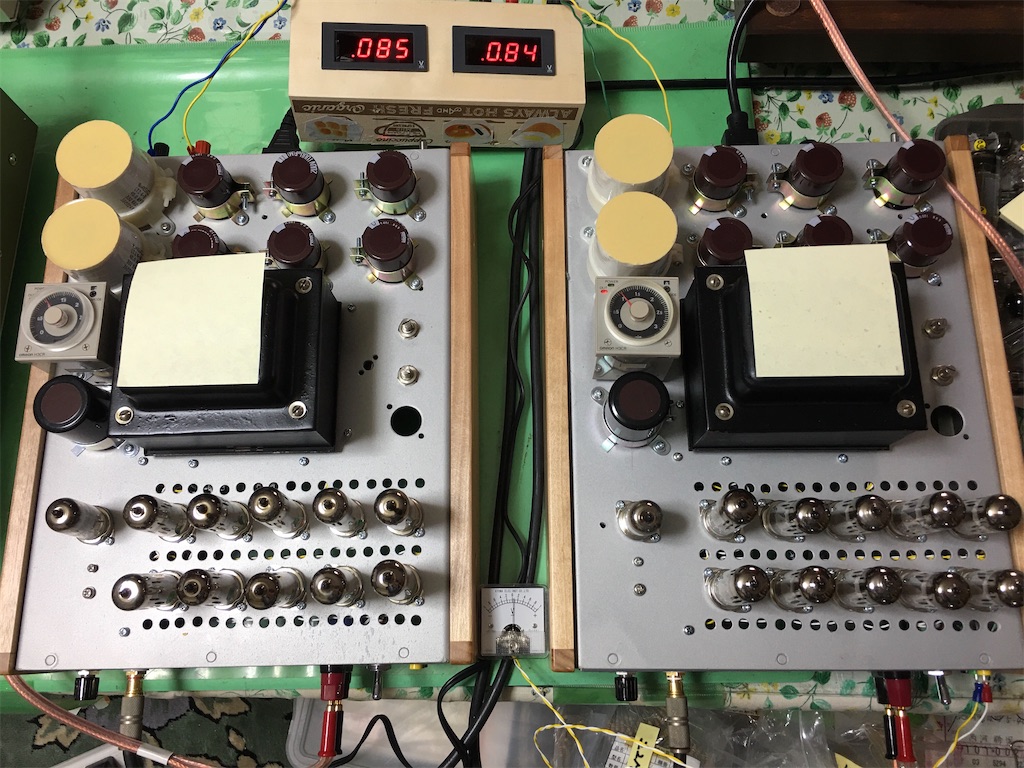

5670Wpp×8ステレオアンプの製作
ヒーター点火テスト

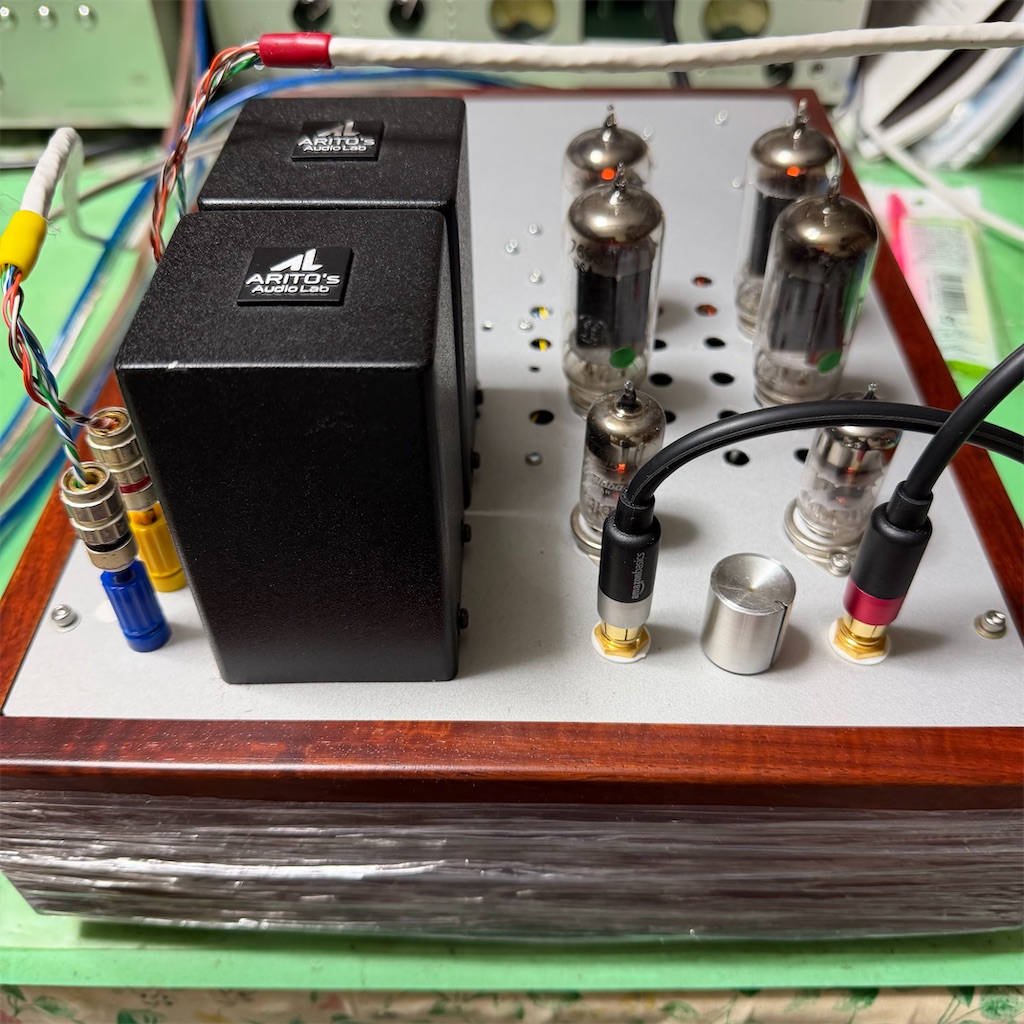

OPTはarito lab DE-8K7W
入力信号を入れて簡単に動作確認。
最大出力は
4.5W:Eb=225V トータルIp=60mA
となりました。
5670W特性抜粋
ppの動作例が掲載されてます。
