6414/6463pp×8×2ステレオアンプの製作
プリント基板の実装
シャーシ穴あけ加工が出来ましたが、あとは好天を見てスプレー塗装します。
その間にプリント基板各１枚実装します 、そして通電テストして動作確認します．次に残りの各１枚を
製作します。

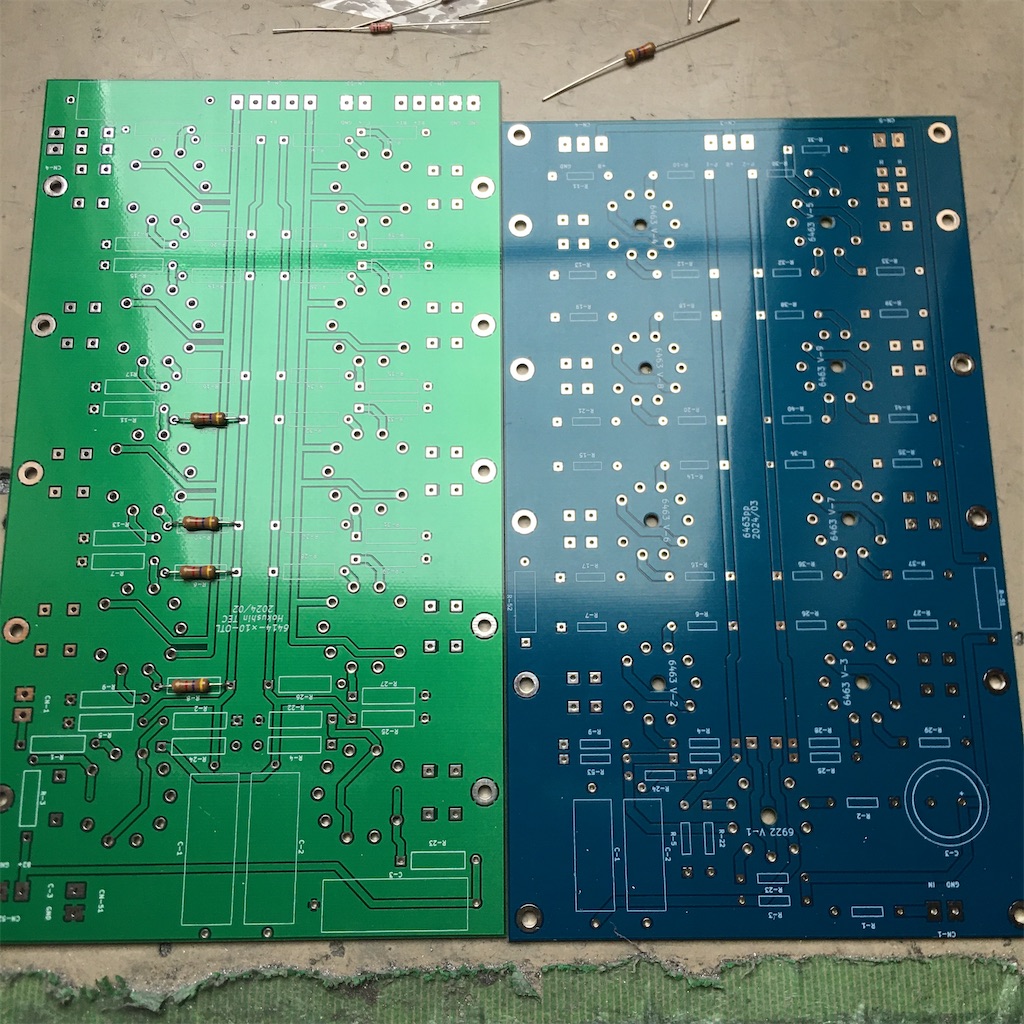

二つの基板の大きさが少し違うのは、初段球の違いで、6414は12AT7パラレル、6463は6922になります。これは、同じ球では面白味がないので変えてみたものですが、理屈的に言えば6414や6463は5670Wにくらべて電極が大きいので、電極間容量が大きくなりますので強力にドライブするためです．
ちなみに、5670Wは全て同じ球5670Wで構成してます。
6414用1枚部品実装出来ました。あとヒーター配線が残ってます。

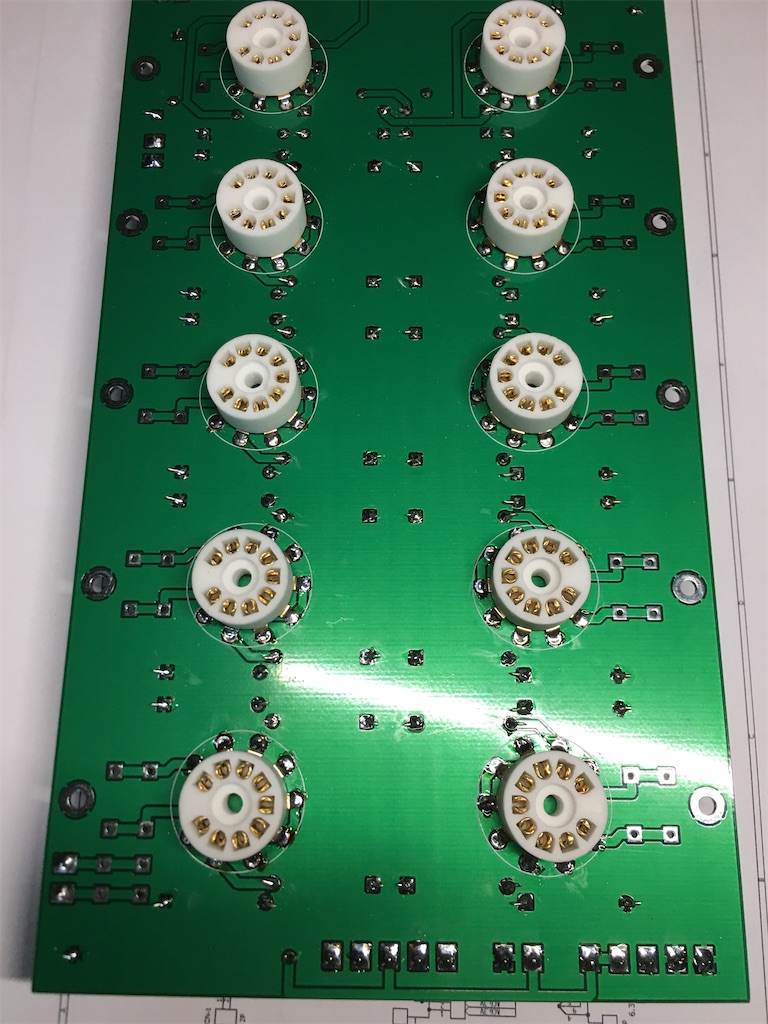

ソケット面(上面)

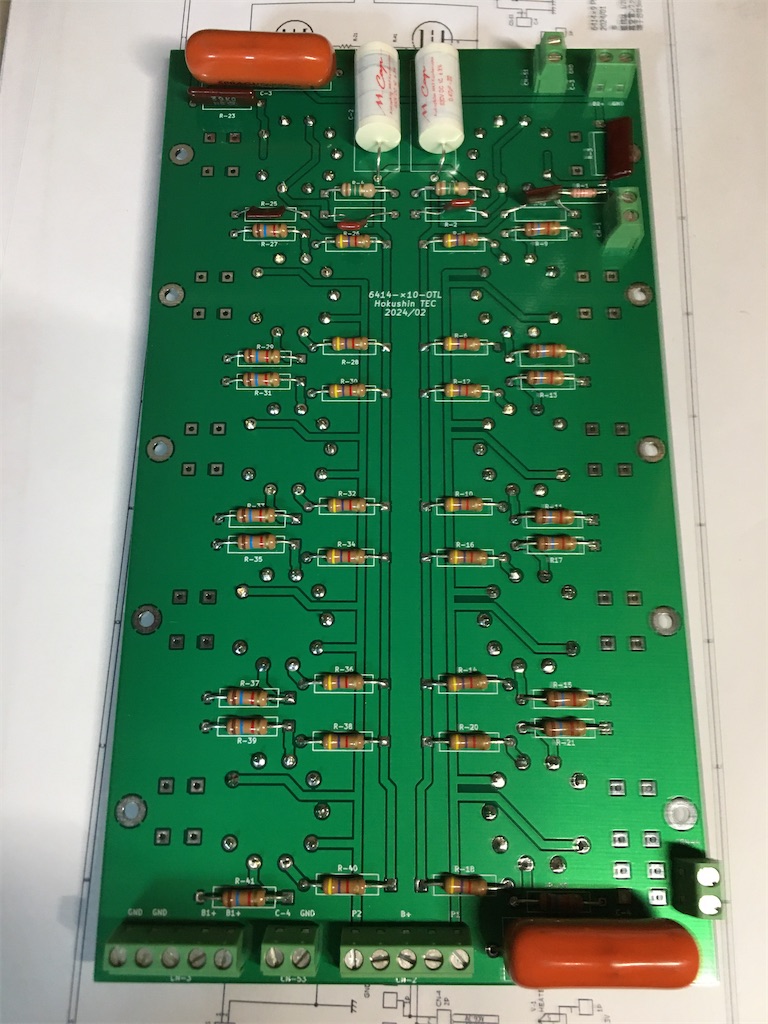

部品面(下面)
