3P50pp製作

3P50pp(3P41pp)の製作

この3P50(TOSHIBA)、3P41(JRC)は.同じ規格球です



先に製作した3台のアンプに、チョークなど部品の一部を回したので、部品チェックしました、主な部品は残ってます ので、製作着手できますね、



 以前にシングルアンプを製作したことがありますので写真があれば掲載します、



しかし、net検索しても製作例は少ししか出てきませんね。



以下追記しました

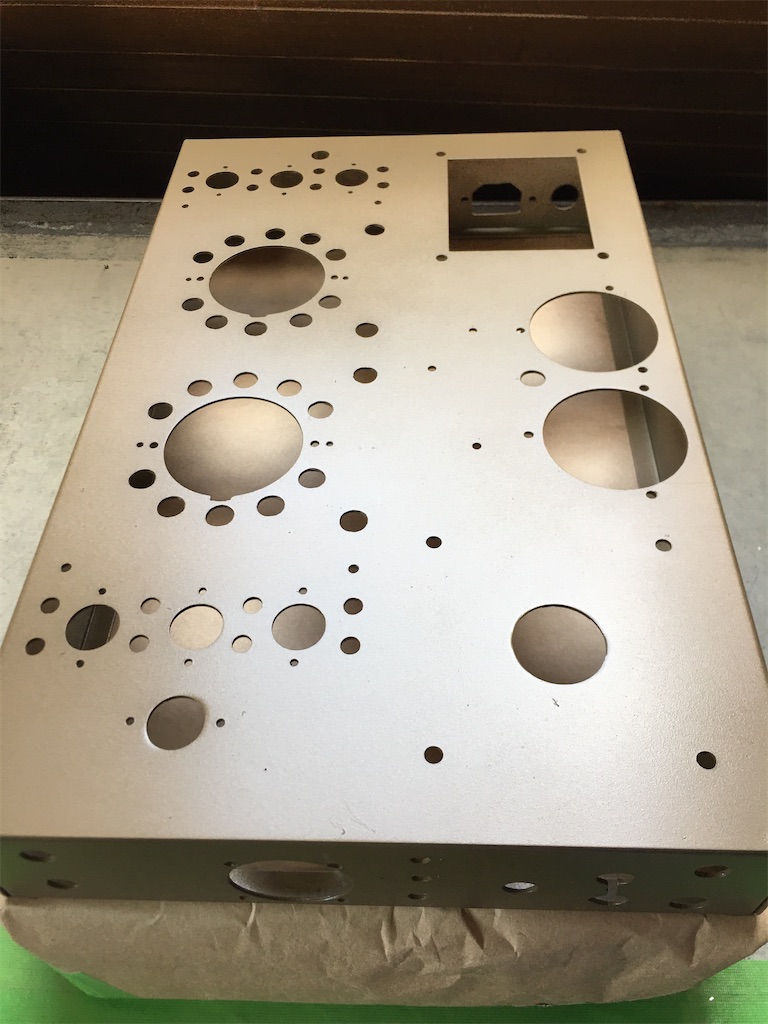

塗装済みシャーシ

f:id:arunas001:20240425144253j:image

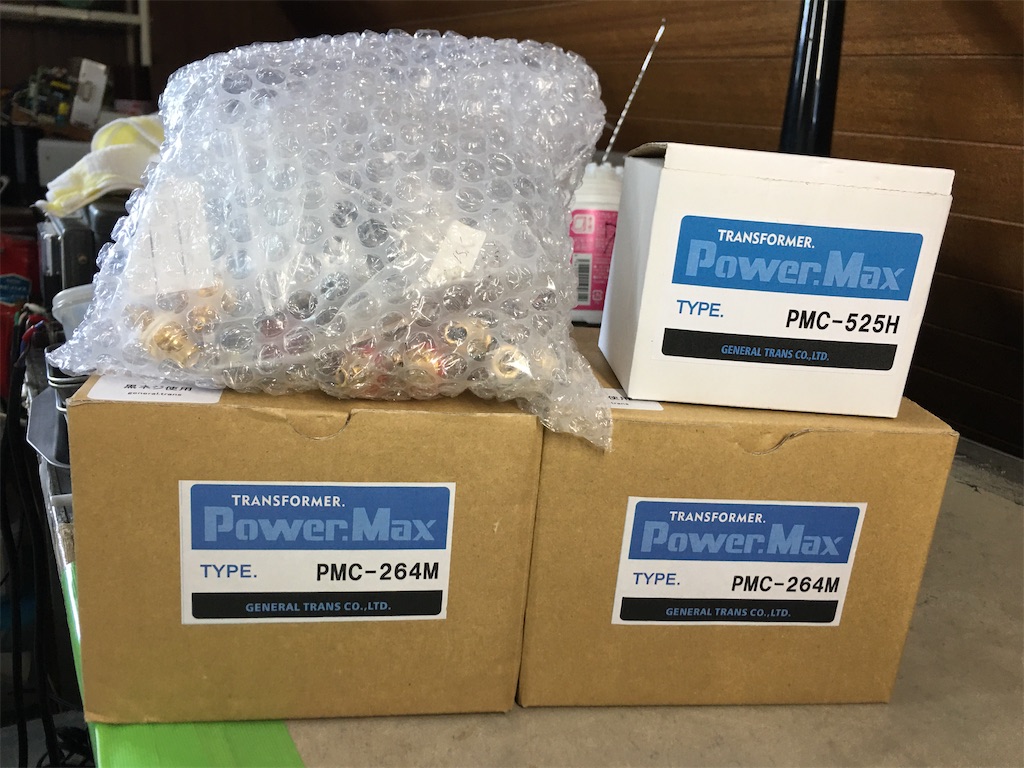

トランス、チョーク(1個欠品)、ソケットなど
f:id:arunas001:20240425144300j:image

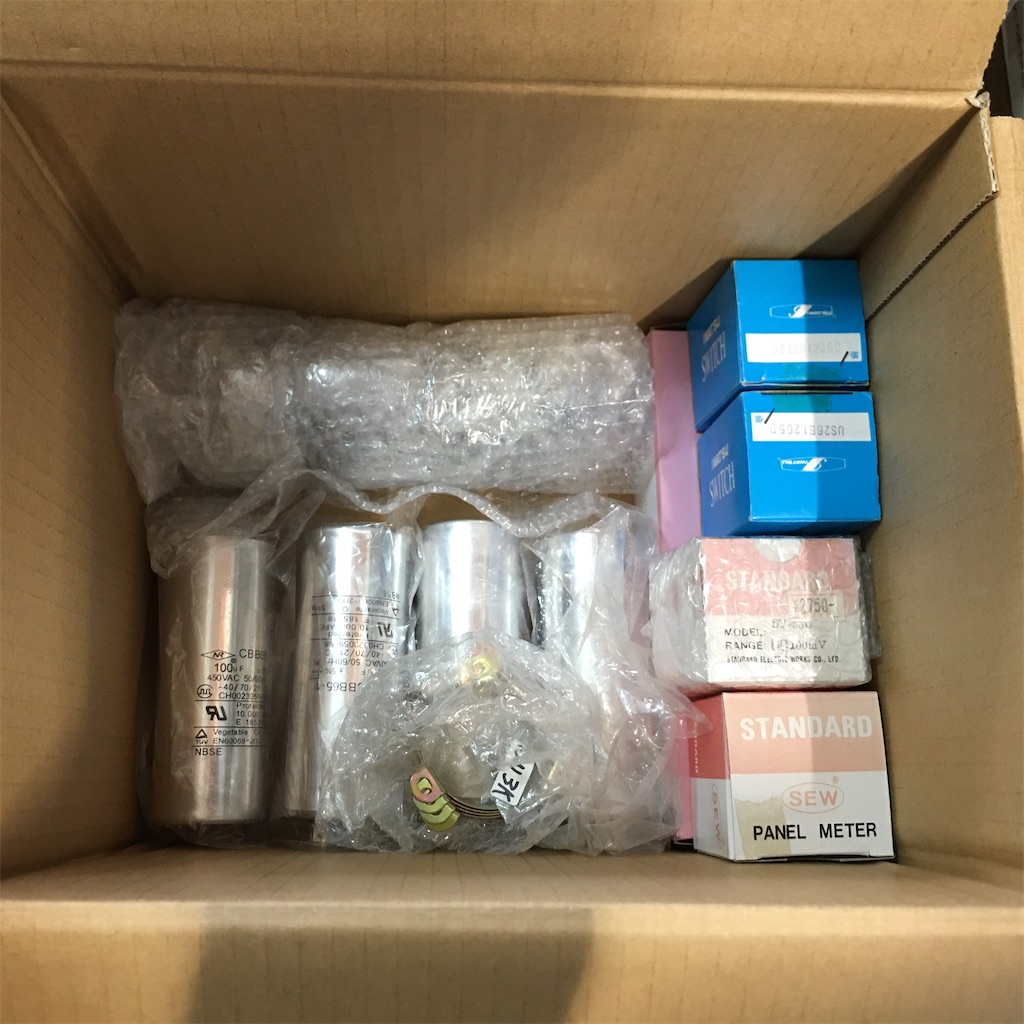

オイルコン、メーター、スイッチなど
f:id:arunas001:20240425144256j:image

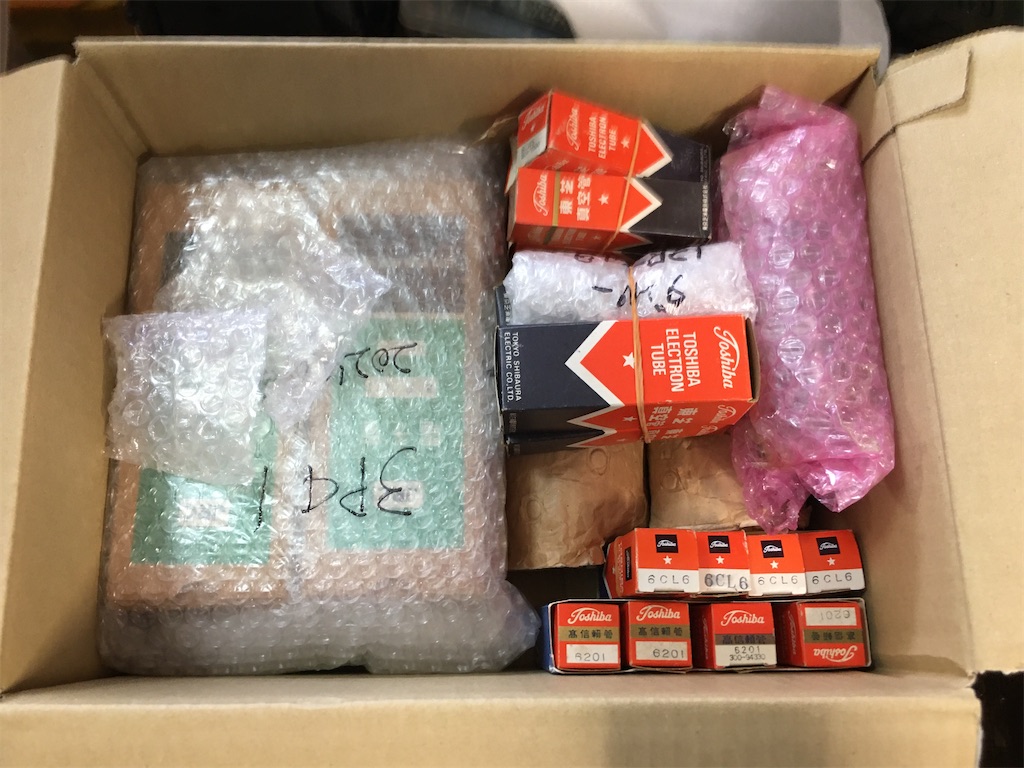

真空管
f:id:arunas001:20240425144250j:image



部品取り付け

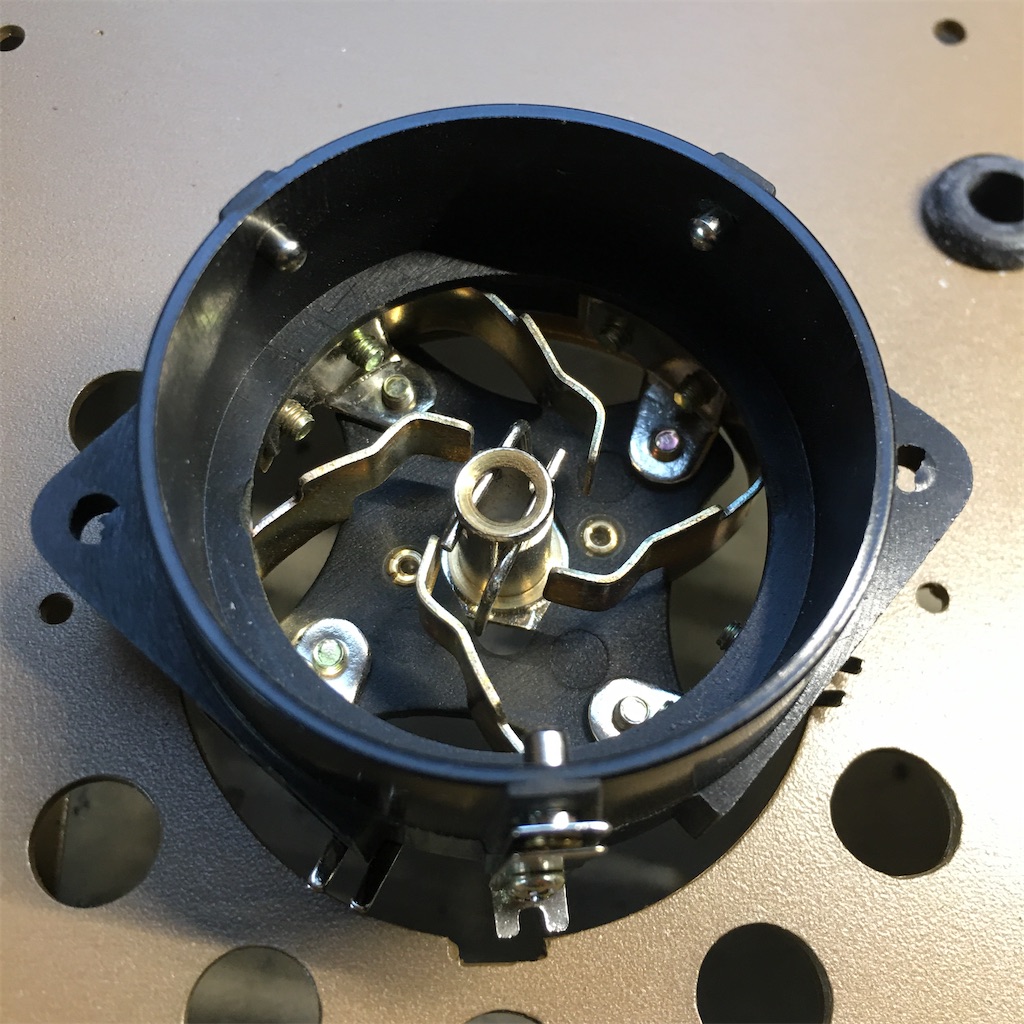

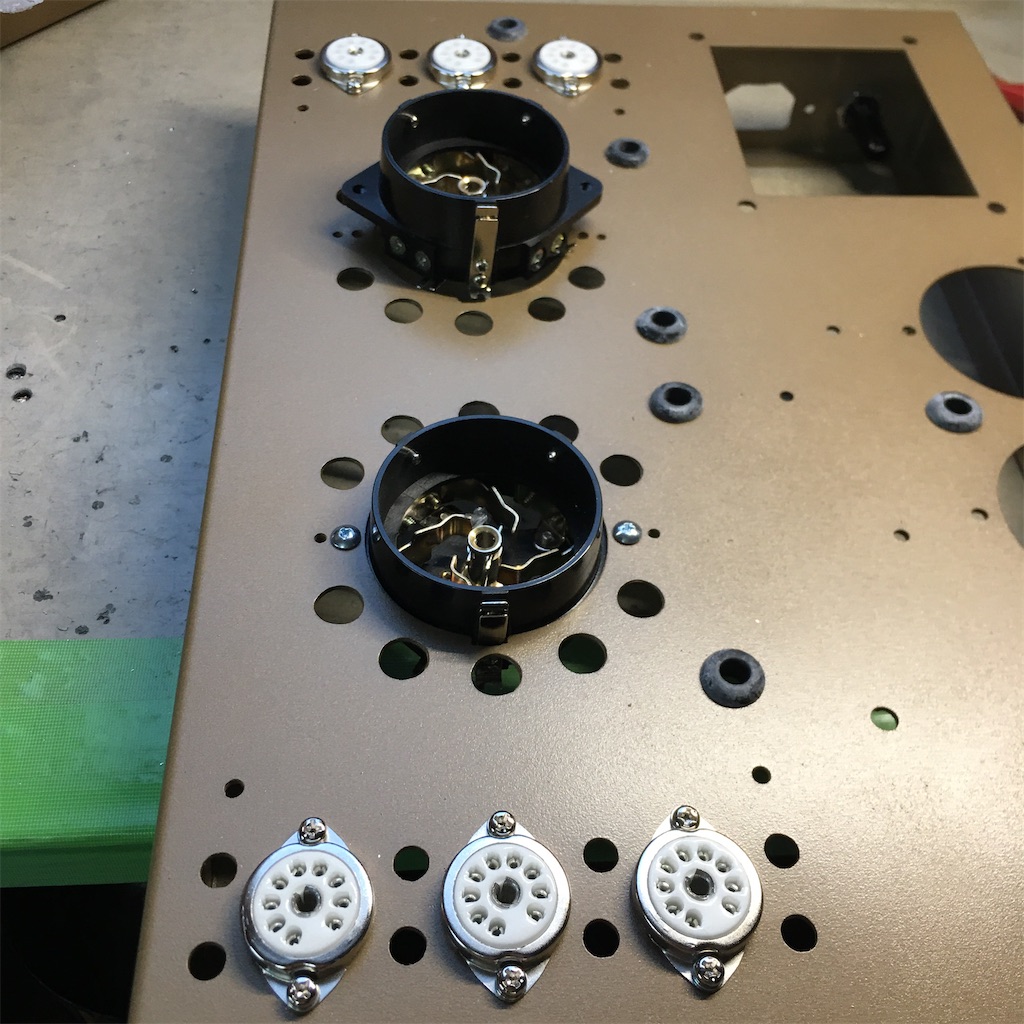

3P50ソケットは特殊なソケットです

CCI社製、買った当時@3K円、今在庫あるかな?

f:id:arunas001:20240425180703j:image
f:id:arunas001:20240425180700j:image
f:id:arunas001:20240425180641j:image



オイルコンをとりつける保護バーが見当たらない?

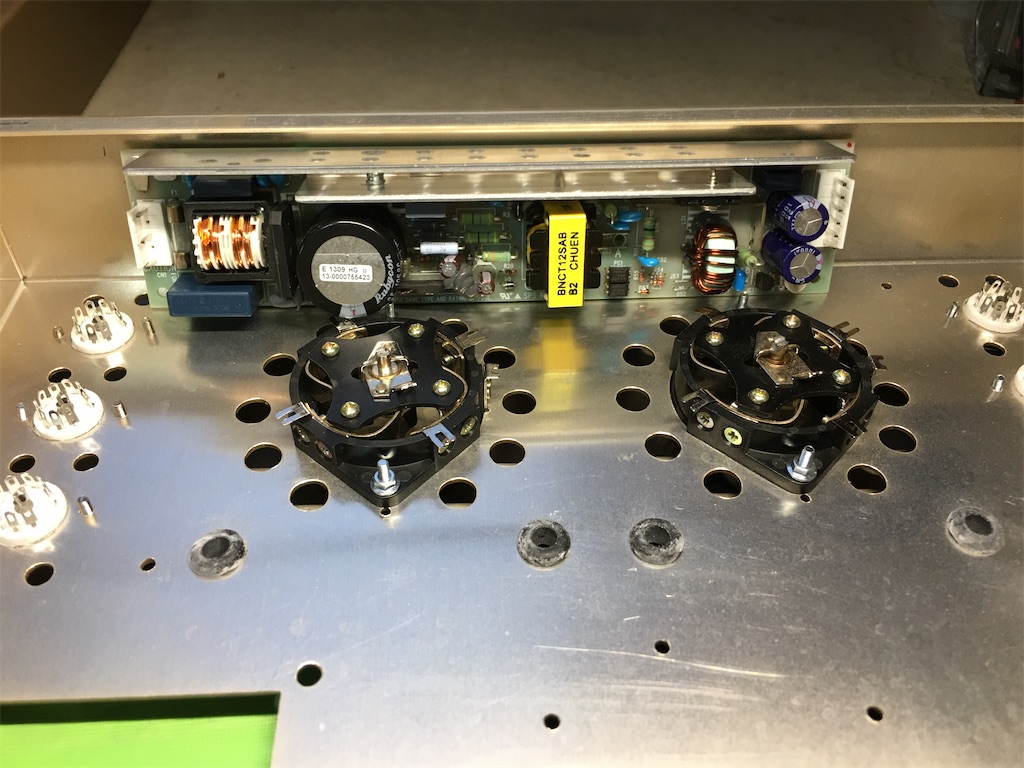

3P50ヒーター用スイッチング電源12V6.3Aの取り付け、この位置に現物合わせで取り付ける

3P50ヒーターは12V1.25A、2本で2.5A



f:id:arunas001:20240425183150j:image



シャーシ上から

f:id:arunas001:20240425234820j:image

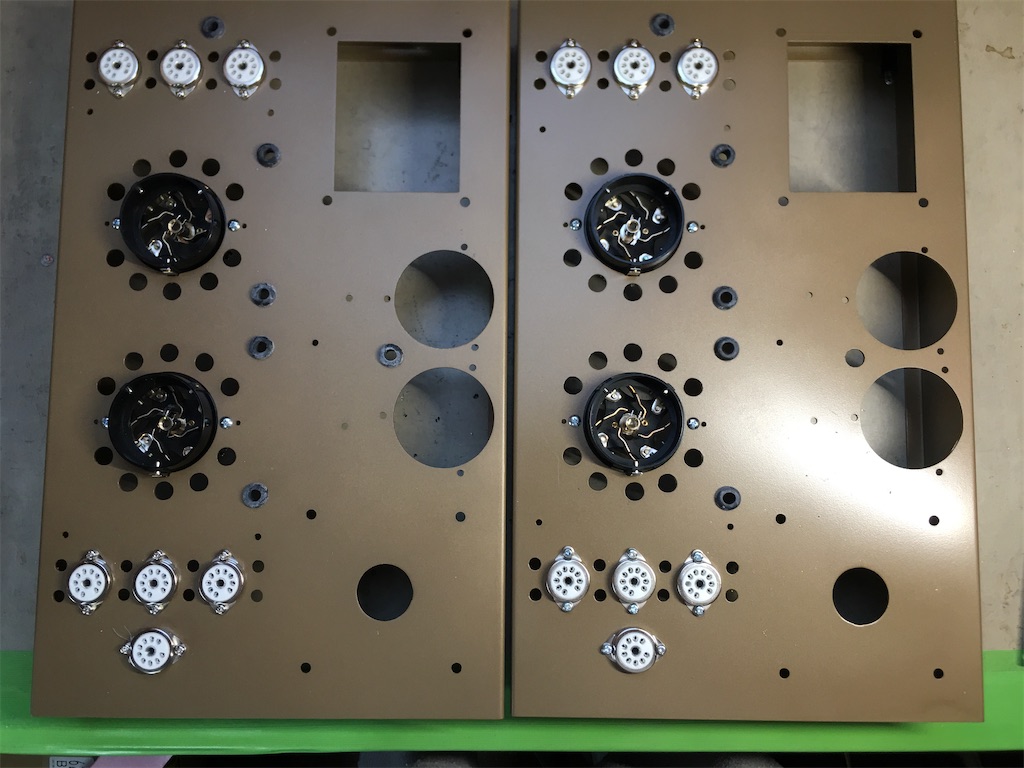

今回は左右同じ向きにしました。
