6414/6463pp×8×2ステレオアンプの製作
3日ほど作業が止まってました．今日は午後から作業開始
6463ppの基板１枚ができました.あとの1枚は通電テストが出来てから作ります
写真左：6414(緑)、 右：6463(青)
2枚とも、オリジナルから少し変更しています．

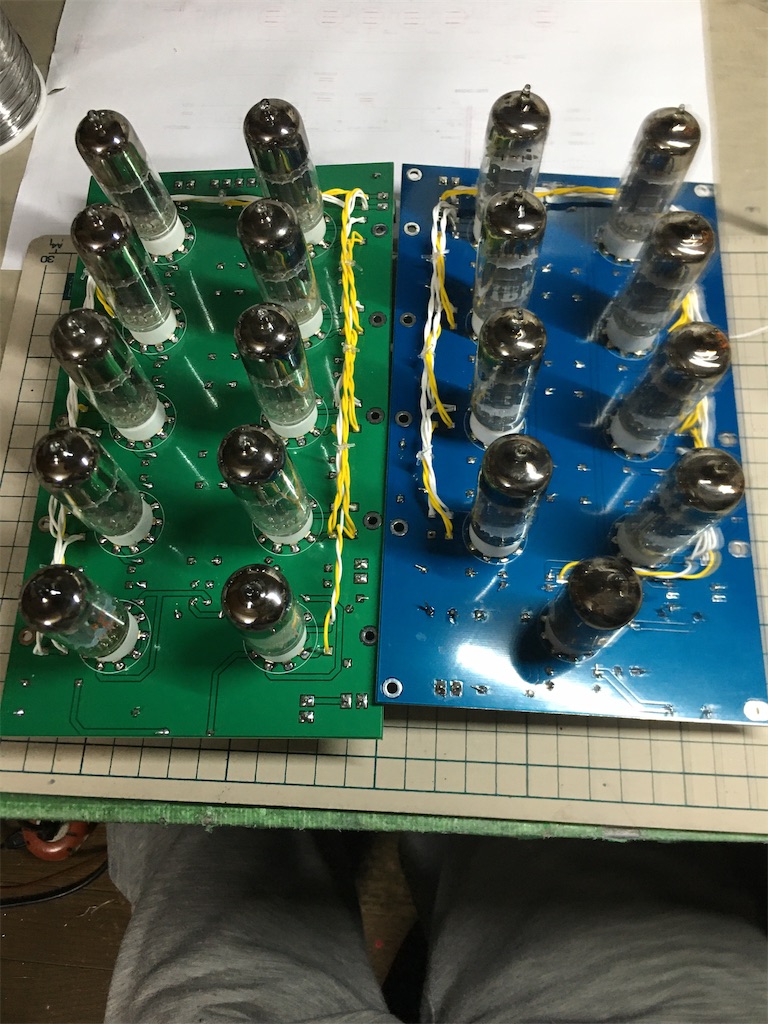

真空管面

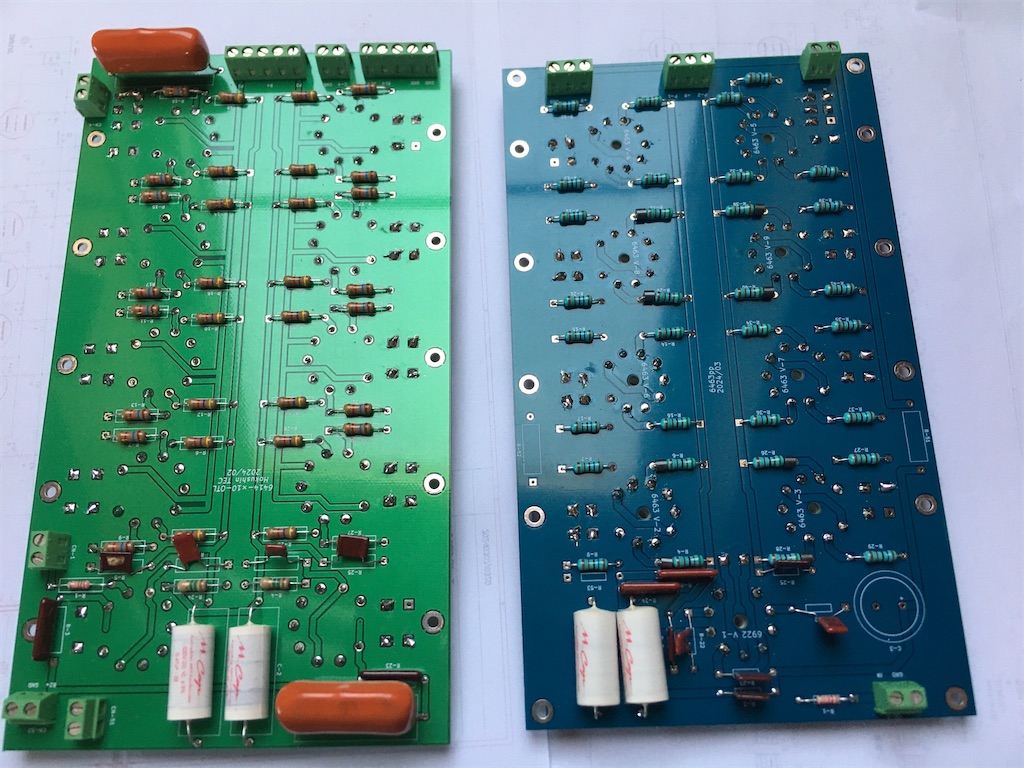

部品面
オリジナルの5670W

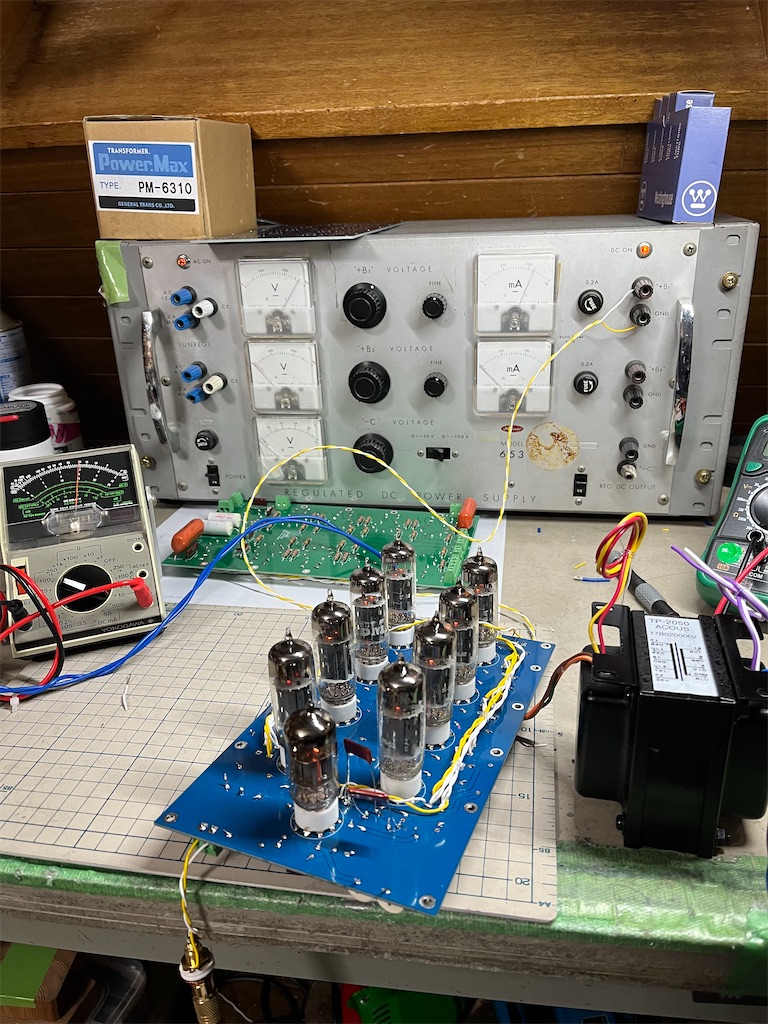

6463から通電チェック
初段の6922にパターン間違いがあり訂正して、正常に動作しました。
Eb=275V
Ip=115mA(P1+P2)
RL=5kΩ(TP-2050)
最大出力：約10Wとかなりのびました、
高域特性：20kHz-3db、とやや早く落ちますが、5670Wと比べてやや低いかな、無帰還としては自然に落ちて暴れはないのが良い。
アナログテスターはヒーター電圧監視用

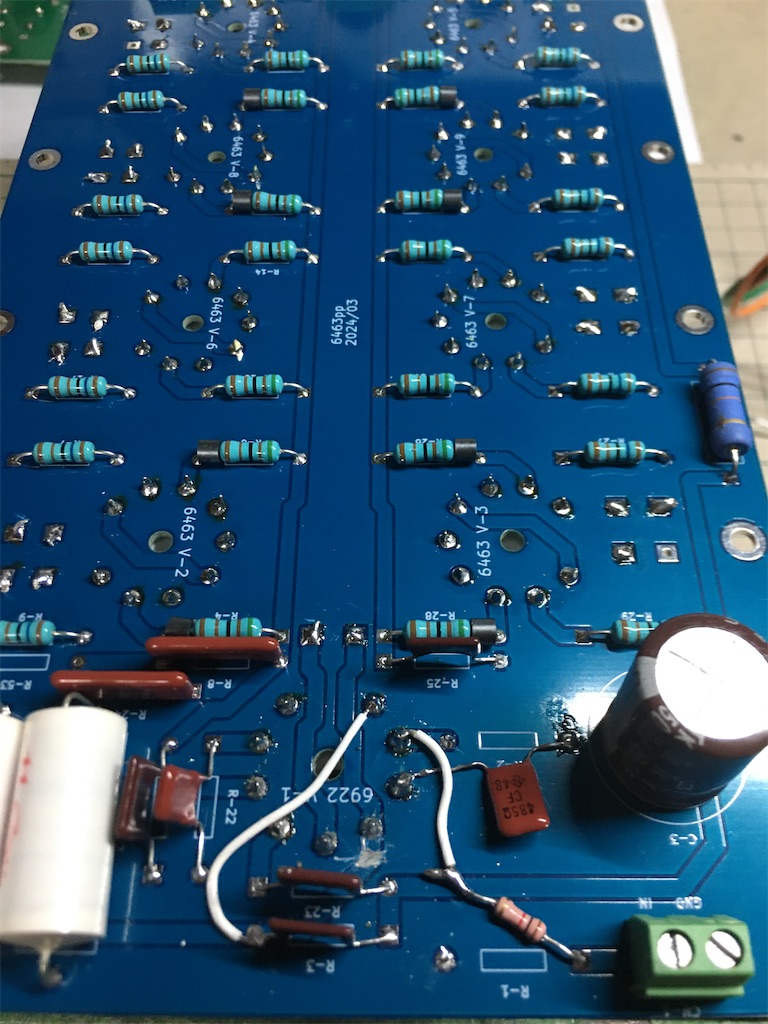

パターン変更個所
2枚のプリント基板
左手の緑基板は明日通電テストします。
今日はここまでです。
