6MN8をご存知だろうか？

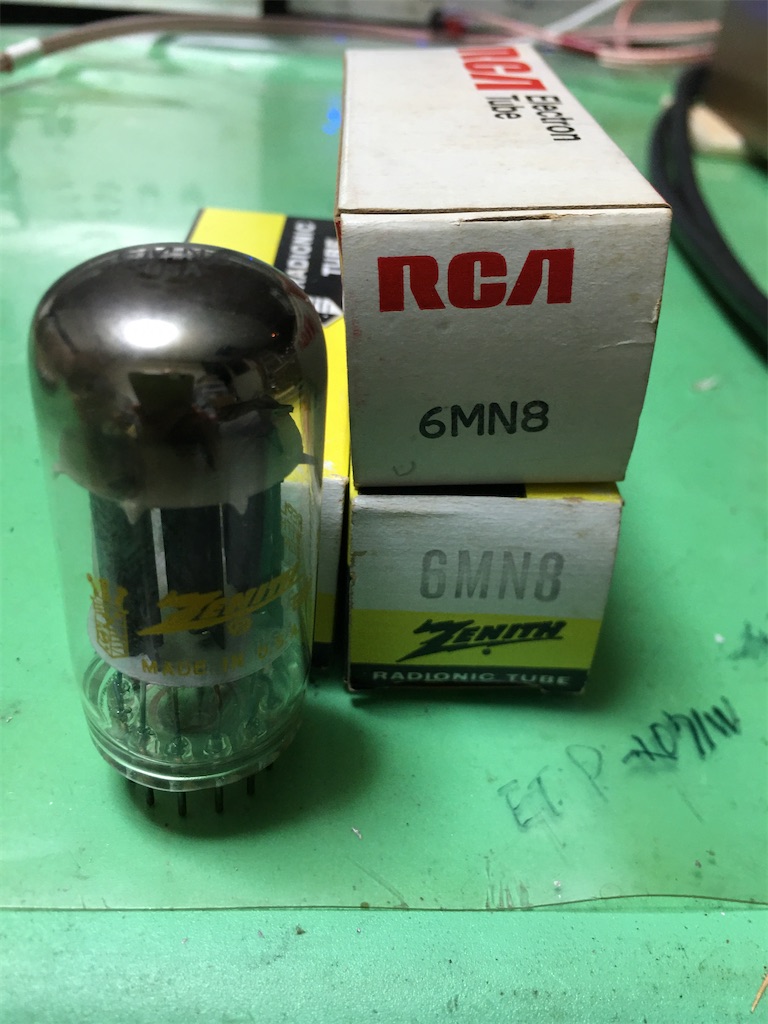

先日から真空管倉庫遠整理していたら出てきたこの球、ツイン三極管ならぬトリプル三極管、つまり三極管が三つ入った球であるが、使いにくいのは、三つのカソードが共通になっていることである、
以前に使い道がないなあと思って倉庫の隅に置いてあった。
ところが、5670Wや、6463、6414pp×8×2の製作をしていた時に、ひょっとしたらこの球が上手く使えないか❓と考えて引っ張りだしてきた。
しかし、3本しかないので、ステレオアンプにするには足りない。
netでしらべたら、いつも通販で買うフロービスにあるではないか❗️
早速発注し明日入荷予定である。@800円と手頃
それではと

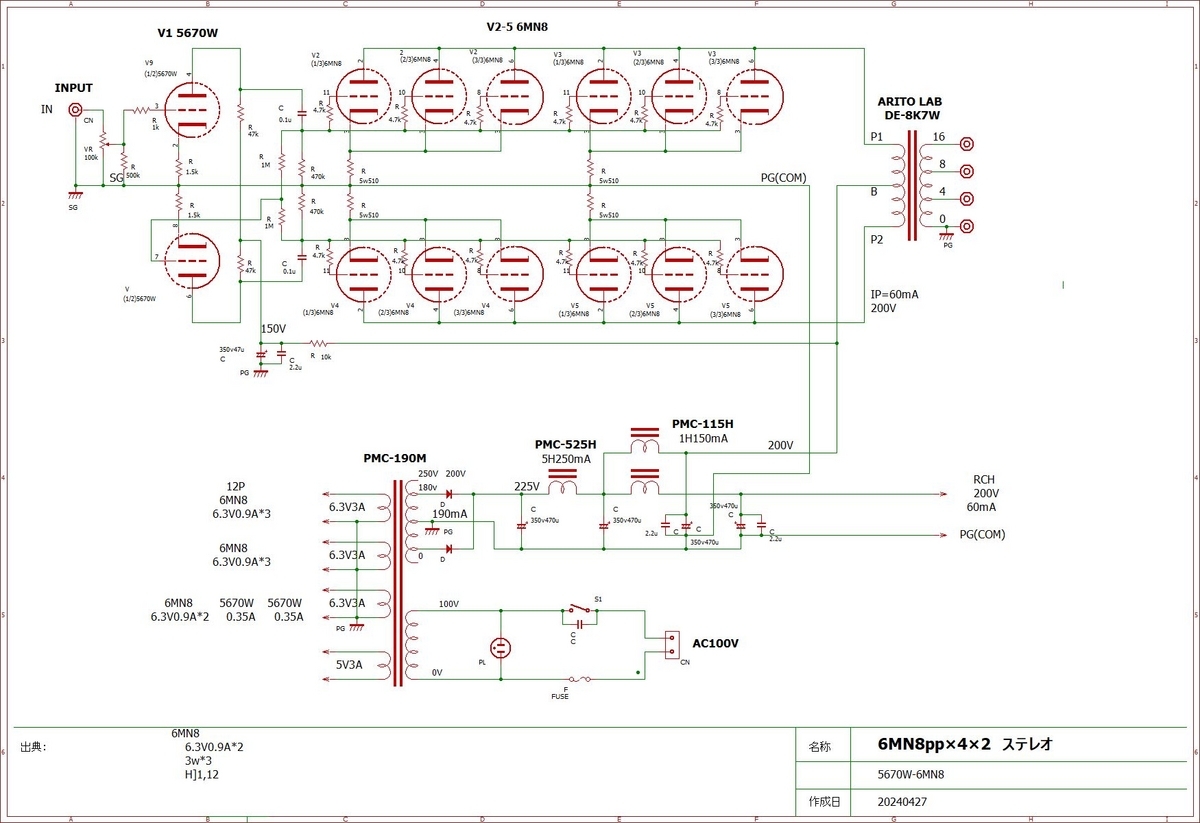

6MN8×4×2ステレオ構成で考えみた。
球数は4×2であるが、三極ユニットは3×2×2、すなわち6ユニットパラレルのプッシュとなる。
規格は
https://tubedata.jp/sheets/123/6/6MN8.pdf
三極1ユニットは先に製作した6463の1ユニットほどであるからなかなか良さそうである。

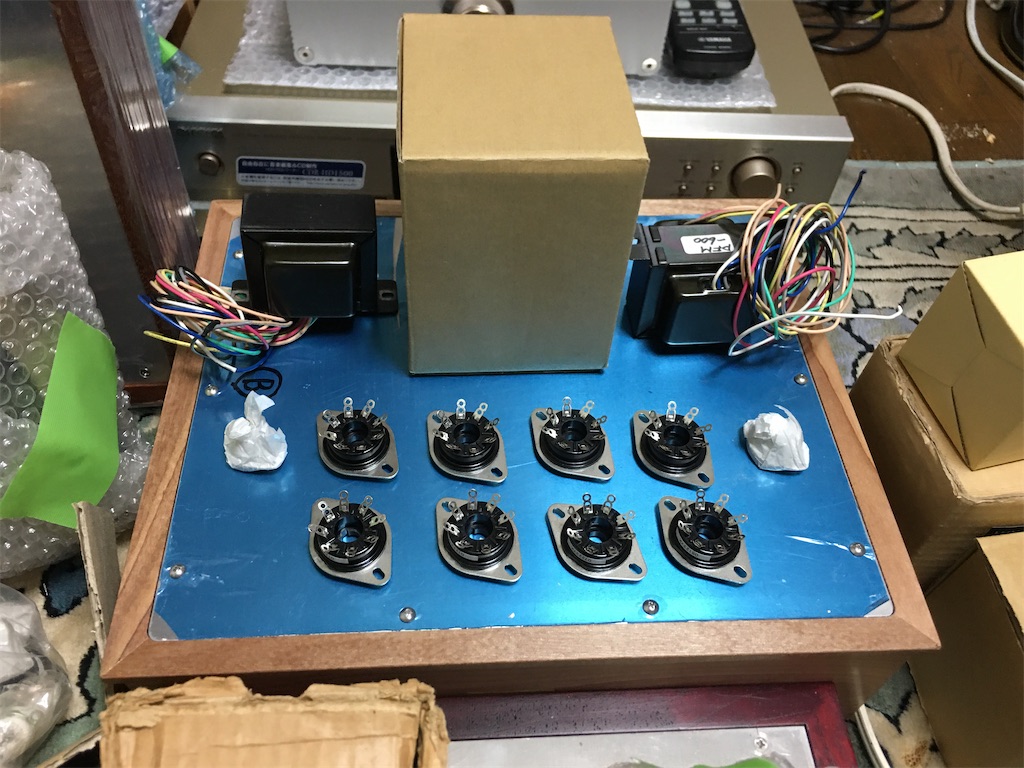

このシャーシては狭そうだか、頑張れば入りそう
5/1追記

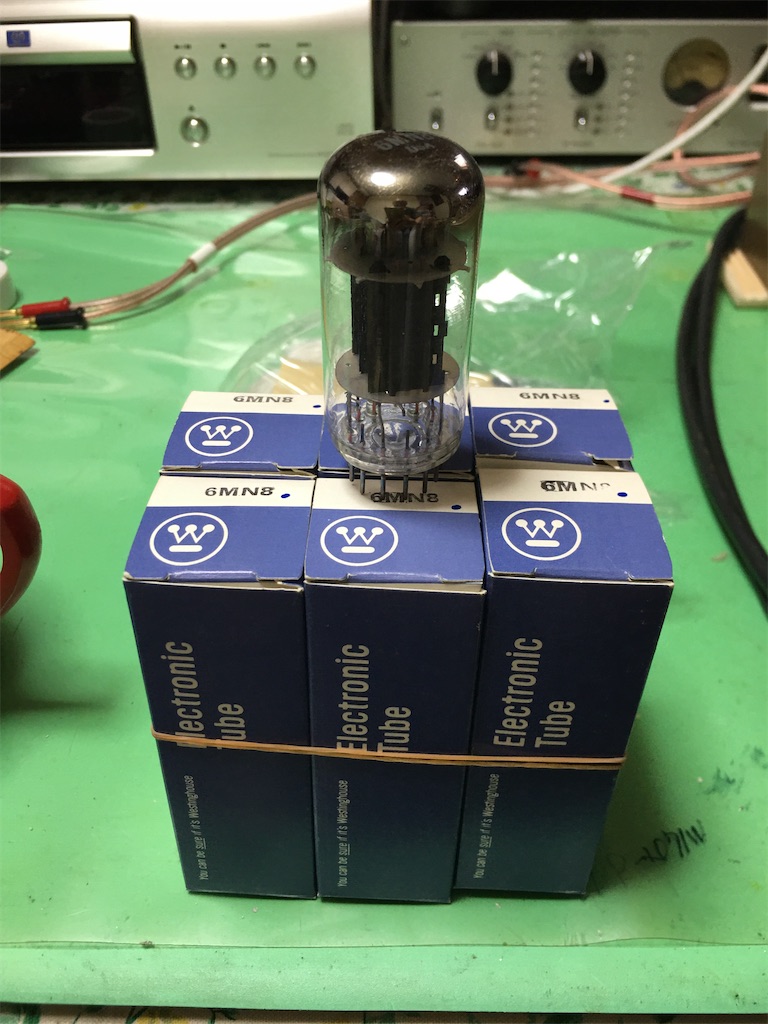

6MN8が6本入荷しました。これで9本になりましたので、8本使ってステレオアンプにできます。

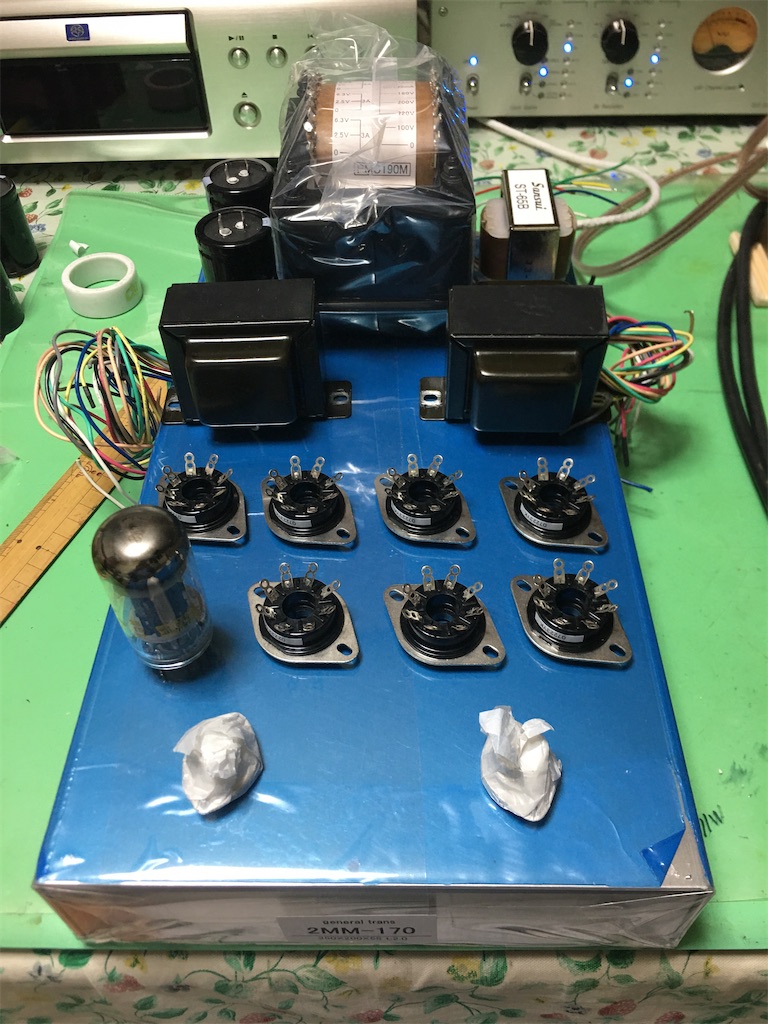

シャーシ部品配置はこちらの方が良さそう
2MM-170
