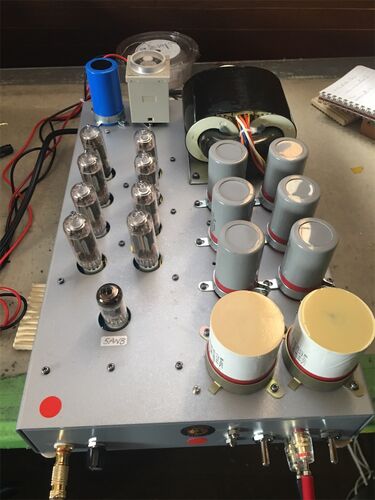

フッターマン H-2型 6C19P×8 OTL monoの製作 通電テストしました，PCBのシルク文字が間違いだった他は異常無く働きました、 テスターのみで調整出来るか？ okですが、DCバランス調整は，2個あると電流計とバランス計にして使いやすい バランス計はセンターゼ…

フッターマンH-2型 6C19P×8 OTL monoの製作 他用でしばらく止まってましたが，今日1台分の実装基板をシャーシにつけました。 明日通電テストします

フッターマン H-2型 6C19P×8 OTL newPCBの製作 先行したプリント基板実装作業、コンデンサ類を取り付けて完成しました 引き続き後の1枚を仕上げましす 夕方にもう一つの方が出来ました． 今日はここまでにして，明日シャーシに取付けます

フッターマンH-2型6C19P×8OTL newPCBの製作 今日はヒーター配線 ヒーター配線もちょっとした工夫があります。 ヒーターは芋づる式に配線しますが，6C19Pはヒーター電流1Aですから4本で4Aとなりますので結構電流を食います 使っている線が細いこともあり球1本…

new フッターマンH-2型 6C19P×8 OTLの製作 端子台取付け 基板1枚の必要数，2枚では×2となります 2P：7個 3P：3個 5P：1個 取付け面は表面、実装面です 端子台がつきました 抵抗類がつきました。 抵抗は在庫品を使っていますので、金属被膜抵抗やカーボン抵抗…

おはようございます 今朝は少しひんやりとして涼しかったですね 写真は今のオーディオルームの風景です、大中小の自作真空管アンプが並んでいますが、これ以外にもあります。 いよいよ終活を始めなければなりませんので、試聴に我が家にお越しいただくか、都…

倍電圧整流はよく使われているが、半波三、四倍圧整流方式もよく使われる 特にAC100Vを直接整流する場合によく使われている 実使用では ⚫︎100Vラインを直に整流する場合は、直列に1〜50Ω程度の抵抗を.使用状況によって適当なW.抵抗値を入れる ⚫︎100Vラインの…

new フッターマン H-2型 6C19P×8 OTL の製作① これまで製作したノウハウを詰めこんで、新しくプリント基板を製作してもらいました、 最終版としてプリント基板を製作しますので，少し詳しく製作過程を掲載します。 出来上がったら前回製作のシャーシに基板を…

LUX A3700修理2台目の依頼品 故障状況の見当をつけますが、内部には外見上の異常は無いですね、 よく断線が疑われるOPTの内部抵抗値には異常ありません 疑わしきは8045の傍についてるバイアス調整用VR、前のA3700修理でもこのVRを交換した、 次はカップリン…

五月半ばと言うのに今の室温はもう28度、曇り空だがもう夏日だ 大型真空管アンプは夏場に使い辛いので，サマーバージョンに入れ替えます まず833A/C seをスイッチON、しばらく調子良く聞いていたらL側からブーンとハム音、入力RCA端子の接触不良か、初段球不…

マッチングトランスのテスト 先日，ヤフオクゲット品，同じトランスを持っているが，シャーシに付けて端子をつけようと思っていたが，格好のモノが出品されていた、やや予算オーバーしたがゲット 最近TANGOトランスが高価になったと思う。 最近ハイインピー…

修理にお預かりした ①フッターマンOTL-3 ②プリアンプ の引き取りにお越し頂きますので、準備しましだ。 ①のアンプが重いので、1階居間で作業しました．

21A6 SRPP② ATTとマッチングトランスの準備 このアンプと400Ωスピーカーを持参しますが、 会場のメインスピーカーはA7なので、600：8Ωマッチングトランスを使います、 また、各自で音量調整の必要があるので，トランス式ATTを準備します。 写真 上方にマッチ…

フッターマンH-2型 6C19P×8 OTL mono 新版PCB 前回製作の第1版を改良した新版プリント基板が10枚届きました． アンプ本体は、この基板を実装して付け替えます。 左：12B4A 右：6C19P(第1版) 新版の実装作業は来週から着手、これで問題なければ5月中には製作…

21A6 SRPP ステレオアンプの改造 ちょっと気になる事があり、次の試聴会参加用にむけて改造しました 改造箇所はチョークとケミコンブロックの位置を入れ換えです、これは，PTがかなり熱くなり熱がケミコンブロックに影響するので、シャーシ上にチョーク、下…

フッターマンOTLの製作③ H-2型 12B4A×10 mono×2 オリジナルH-2に最も近い回路で製作したが，電源部は少し工夫を加えた このアンプは、かなり古いものをヤフオクで買ってトランス、真空管、シャーシを再利用しリニューアルしたもの。 今はオーディオ友のN氏の…

フッターマン型OTLの製作② H-2型 40KG6A OTL このアンプは前段6AN8、出力段40KG6A(P)×2のSEPP 1段で構成しているステレオアンプ 40KG6AはEp

フッターマンOTLの製作①：12B4A×16×2 H-1型 オリジナルH-1型を大型化して製作，12B4Aを8本パラドライブするので、6S4AでCFドライブしている 使用した12B4A 32本はNECの同一ロット品 球数合計40本 6AU6 6S4A 6S4A(CF)×2 12B4A×16 よくぞ作ったものだ、もうこ…

コーラル FLAT-8Ⅱ チューニング 「YOSHIKAWA LPコンサート」に使いたいと思って試聴してます 場所が狭いので、適当に設置 スピーカーの裏板の1／3ほどに吸音材を付け，バスレフポートにも軽く詰めて、かなり明瞭な響きになりました． バスレフポートはそのま…

可愛い球「RC-5B」のパラレルシングル このアンプはヤフオクに出した 今も元気にしてるかな？ 球の並びは6RR8-RC5Bと小型球で揃えた シャーシは料理用のアルミトレー 予備球がまだあるがら、再度作ってみたいアンプだ

807pp さる方に差し上げたアンプ、元気にしてるかな？ 会心作❣️

プリアンプの修理 今朝から試聴してますが、大丈夫ですね いろいろ処置しましたが、原因は半田つけ不良と球6922のピン接触不良でした． 昨夜の様子 お預かりしているこのプリアンプ、なかなか シッカリ作られていて、プリント基板が簡単に取り外しできないし…

21GY5×8×2+21LU8×2 OTL-PTL の試作 高齢になり、重いPTやOPTを使った大型アンプの製作ができなくなった。 そして、OTLとはいえ大型には重いPTをつかわなければならない。 それて、重い鉄モノを使わないアンプを試作した， 要点は、AC100Vから必要なDC電圧を…

SRPP 2題 左 7695 SRPP(五極管接続) 右 15KY8A SRPP(三極管接続) 電源トランスはシャーシ内につけてあります。 黒いトランスは600Ωマッチングトランス

お遊びアンプ 左から CV1850 832 815 電源は後ろに見ますが、3台共通に使います

7242 OTL mono おはようございます 今日は5月1日です 新しく製作予定している「7242 OTL」ですが、他用が入って延び延びになってます，6月には製作始めたいものです。 これまでに手掛けてた7242OTLです ①拙自作品 7242 モノラル2台 13E1 このアンプは13E1に…
