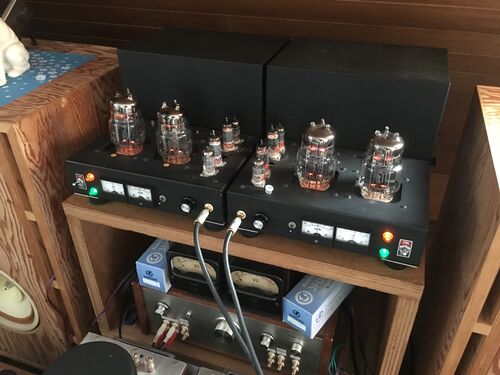

6C33C-B OTL 50歳を過ぎてEC33Cとして日本に入って来た頃、凄いOTL管があるものだと10本買った。 シャーシは知り合いの板金屋さんに頼んで同じものを4個つくってもらった。 既に、6336Aや25E5等のOTLを製作していたので、EC33C OTL製作に着手、ラジオ技術誌…

今年で88歳を迎える、一旦オーディオ関係を見直し製作規模をすくなくして生きたいと思う。 年末年始に何かとあって、手が止まってしまった。2月を迎えてようやくエンジンがかかってきた。 2月3日節分は、これから先の計画を立てるには良い日なので計画してみ…

真空管8045Gガイドピン接着 先日、お預かりしたアンプ、調整確認し、梱包のため球を取り外した際、慎重に取り外したが、8045G1本のガイドピンを折ってしまった。 GT管ガイドピンを折ったのは初めてではない．これまで何本か折ったことがある、いずれも接着剤…

7241se 大形電圧制御管、一つ違いのアニキ分にOTLに使われている7242がある 解体断捨離対象にしているが、解体するにはもったいない気がする、どなたか使って頂けるとよいが❣️ そこに7241があったからアンプにしてみようと思い気合いを入れて作ったが、使っ…

最近製作したアンプ、近々嫁ぐ予定、気に入っていただけると良いが❣️ 真空管6MN8は12AU7に似た三極管が三つ入った球で、カソードが共通になっている、 元はカラーTVの色分離用で活躍したが、今ではすっかり忘れ去られてしまった球 元々カソード共通球なので…

電子回路記号

7695 SRPP ステレオアンプ 真空管7695のマニュアルに掲載されているSRPP回路図にもとずいて製作，600Ωマッチングトランスをつけて、4-8-16Ωスピーカーに対応している https://tubedata.jp/sheets/106/7/7754.pdf このアンプを製作した頃はハイインピーダンス…

2A3 SRPP×2 スティーブンスOTLmono 残しておきたいアンプの1台 直熱管OTLアンプは？ 定評ある2A3 SRPP×2 スティーブンスOTLの名前がある 出力インピーダンスは公称500Ω、400Ωインピーダンススピーカーなら直に繋ぐことができる 手前左右にあるOPTのようなの…

手元に残しておきたいアンプ 真空管「AL60」はKT88などの名球の先祖様、 807に似た姿をしている 左端は整流管5U4GBだが、今はAL60の姿に合わせた5Z3に変更している

4P55se 手元に残しておきたいアンプの1台 真空管「4D32」を「4P55」に換装したもの、ソケットが大きいので、4P55用ソケットはシャーシ上につけてある。 後のOPTはソフトン製，左手が電源、大層に見えるがこれはsg電源安定化しているから 4D32(改造前) 4P55(…

20A型 25HX5 SEPP×6 OTL mono このアンプもどうするかな？ Technics 20Aを参考にして製作した。あまり活躍の場が無いがSEPP×6では、最大出力80W/8Ω，120W/16Ωの大出力OTLアンプだ 25HX5は50HB26のヒーター25V管 かなり気合いを入れて製作したが、やはり発振…

LUXKIT A3700/8045Gpp修理 電気的な修理は以前に済んでいるので、入力端子の取り替えのみ、音出しして確認 アンプが重くて3F工房へ持って上がれないので、1階居間で作業した LUX A3700は真空管KT88や6550を良くみかけるが、真空管8045Gはあまりお目に掛から…

GM70ae 今冬でお別れのアンプ

833A/C se 今は833Cがついてます このアンプ、今冬でお別れします あとどうするかな？

大型水平偏向出力管 6LW6については、情報が少ないが集めてみた、 兄弟球に26/36LW6がある、また、外型が太管もある。 AIに聞いたら 回路としてaritoさんのページが 懐かしいアンプだ

808se

小形RCA端子 やっと買ってきた。 京都市内にパーツ屋さんがなくなって、部品を買うには大阪日本橋までゆかねばならない。 端子の取り替え 丁度の寸法だ 裏側の配線 拡大してハンダ付け確認、グチャグチャに見えるが、ちゃんとできてる

6528App

フッターマンH-2型 6C19P SEPP×4 OTL

https://tubedata.jp/sheets/010/p/PL509.pdf

真空管 50H-B26 規格

MFBスピーカー用 6CM5 SEPP×2×2CM OTL製作 数日、野暮用ばかりでこのアンプがなかなか進捗しなかったが、ラグ板の部品配置が出来て、進捗具合がわかるようになってきた。 今月中に組み立て完成したいが欠品を発注しないと‼️

MFBスピーカー かつての時代に発売されていたMFBスピーカー2種 電波科学1963年11月号

4300B(300B)シングルステレオパワーアンプ オーディオ友H氏から回してもらったものです

MFBスピーカー用 6CM5 SEPP×4ch OTLアンプの製作 長らくご無沙汰していたので、思い出しながらの作業、 少しはすすんで、スッキリしてきた だが欠品もあり今夜に発注しよう。 これで電源部と出力部の主要部は大体できた。 あとは、増幅段の配線だが明日に。

MFBスピーカー用 6CM5 SEPP×4CH OTL 製作 昨年12月から諸般の事情により作業が止まったままになていたが、ようやく作業開始できる運びになり、通常の日常が戻ってきた 午前中は、諸用を済ませて午後から夕食まで、作業できる環境になったと言うこと。 さて、…

オモチャ解体 ちょっと高値だったが部品取りにゲット 何処かのメーカー製の定電流装置のようだが、何かの実験装置らしい メーター6個が使えれば良し、おまけにツマミ、2Pコネクタが使えるとなお良いがと思いつつゲットした 最近FUJI製アナログメーターは入手…

LUX A3700 修理 昨年に修理したこのアンプ 修理終わって発送したが、到着してみるとRCA端子が壊れていると連絡があった。 外箱には損傷が見られないが、中が壊れていたとの連絡だった． 運送中事故かと思われるが、外箱に損傷がないとの事なので、損傷した理…

フッターマンH-2型 6C19P SEPP×4 OTL mono と MFBスピーカー用 6CM5 SEPP×4ch OTL 製作再開 昨年製作したフッターマンH-2型OTLは ①12B4A ②6C19P ③10CW5 と3種の出力管を使って製作したが、あと1台 ④7233 が未製作で残してしまった これらとは別に、88歳米寿…
