真空管アンプ製作回路(4) 15KY8A SRPP
回路簡単、製作組立調整楽ちん、音もよい
①15KY8Aは安価で音がよくなかなか良い球

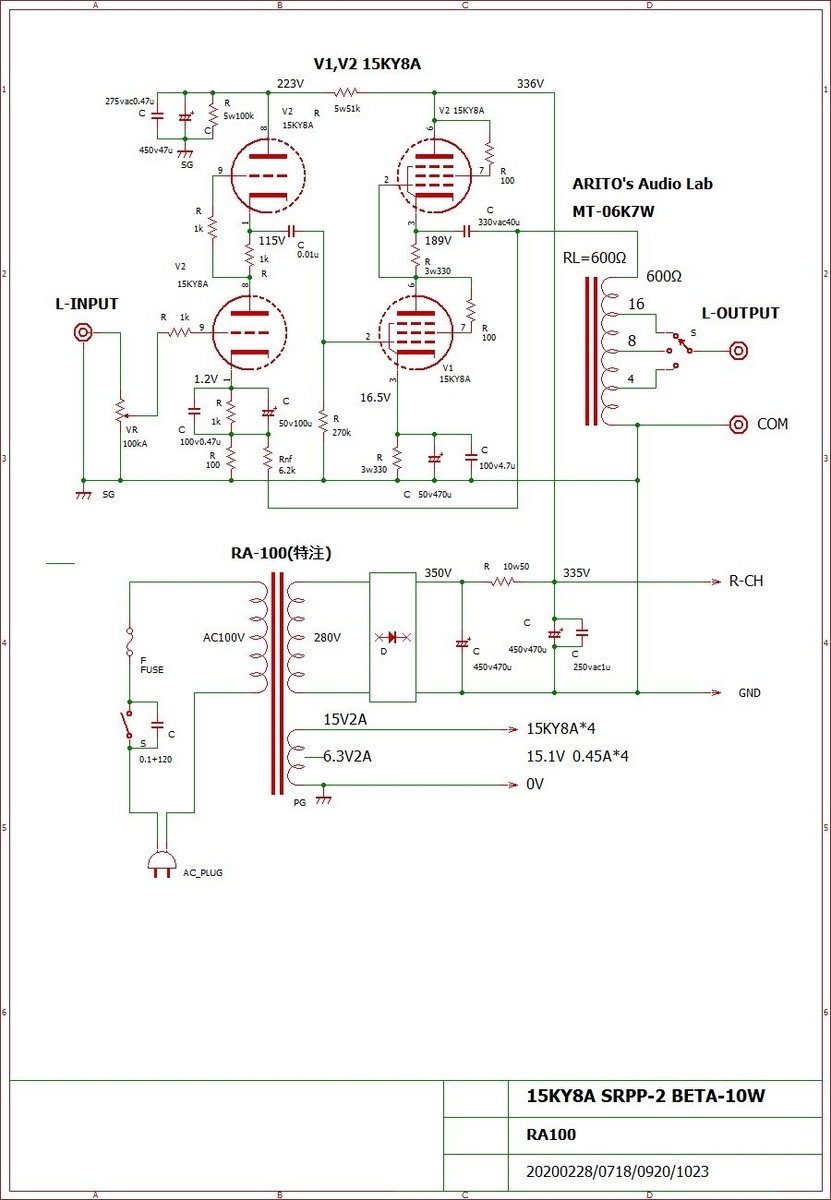

②増幅三極部と出力五極管部分を三結にしてダブルSRPP(W-SRPP)構成にした。この三極部はμ=64と高くてSRPPには丁度よい
③回路簡単、製作組立調整楽ちん、音がよい
④マッチングトランスはオートトランス式、ARITO'S Audio Lab製(カタログ商品になっている)
⑤電源トランスはフェニックス社製特注Rコアトランス
「仕様番号:RA100-241」で注文できる。山水PT-120でも代用できる
⑥出力コンデンサーはフィルムコンデンサー40u、ケミコンは使わない
6uFでも実用上使える
⑦はてなブログ内に製作記事あり

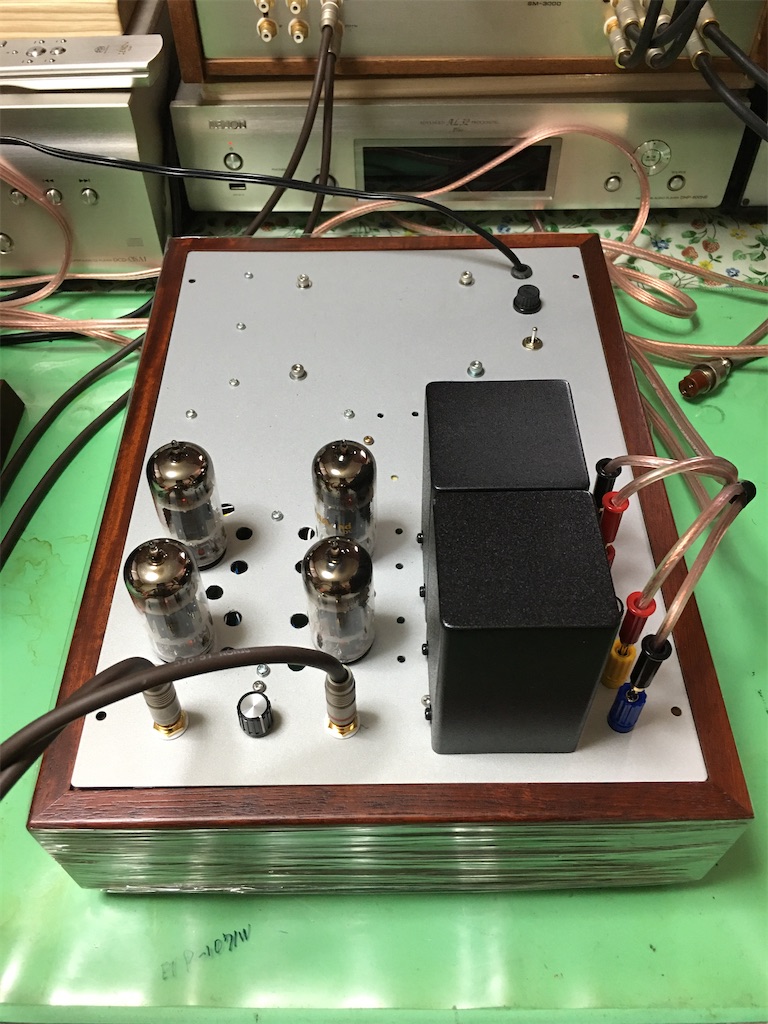

電源トランスはシャーシ内部に付いているので
見えない。
木枠シャーシ使用
