真空管アンプ製作回路(19)16LU8 (6/16/21LU8)SRPP
6LU8一族の球もこのSRPPパワーアンプには向いている。複合管なら2本でできるので好都合だ
マッチングトランスには安価で音がよい山水ST-62を工夫して使っている
難点は、ppアンプと比べるとパワーが少ないが、回路が簡単、製作楽、そして何より音がよいのが魅力だ
最適負荷インピーダンスは600Ω付近と思われるので、適当なマッチングトランスがあればパワーもでアップする
製作上の注意としてはH-K間の耐電圧である、+90v程度のDCバイアスを掛けるか、簡単にするなら0.1u程度のコンデンサーでアースすれば良い
6/16/21U8と仲間も多いので、安価な16/21LU8をヒータ電圧供給の工夫をして使いたい

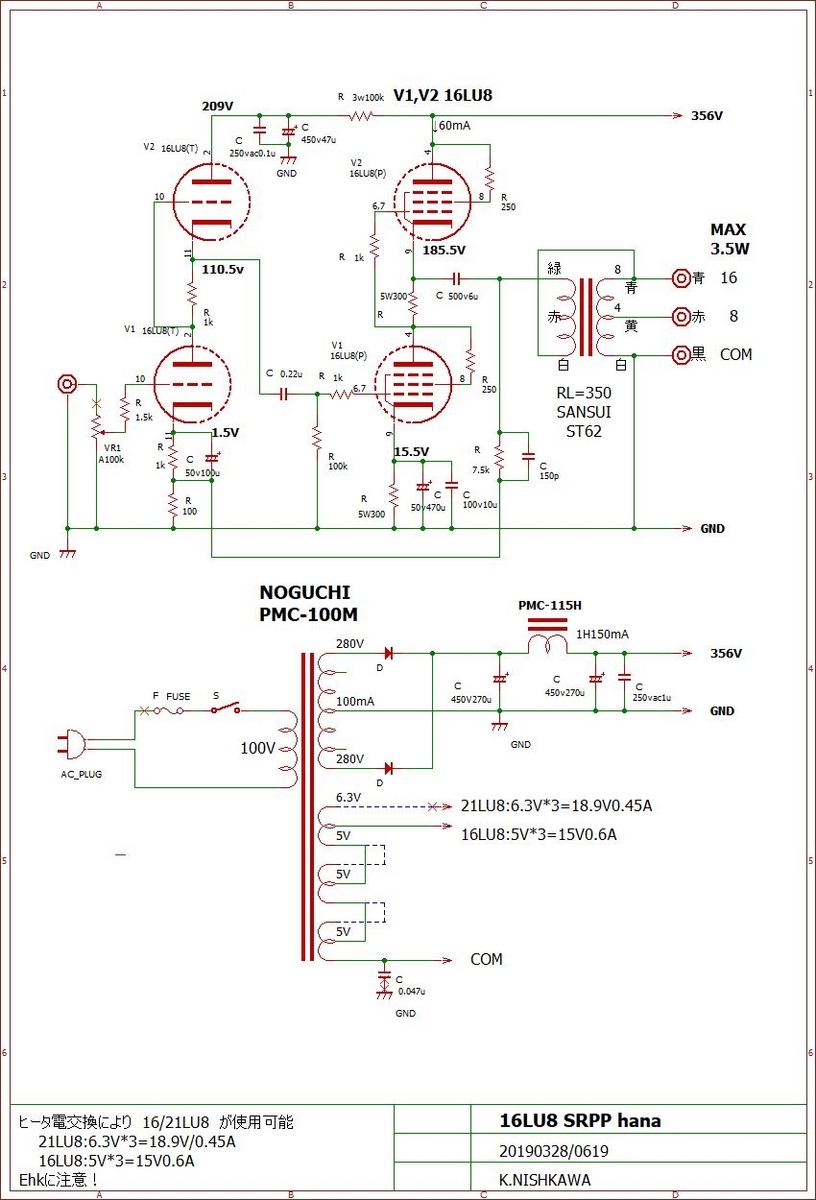

追記、回路図の出力コンデンサは白いフィルムコンデンサ350V40uを使っているが、図の6uでも実用になる。

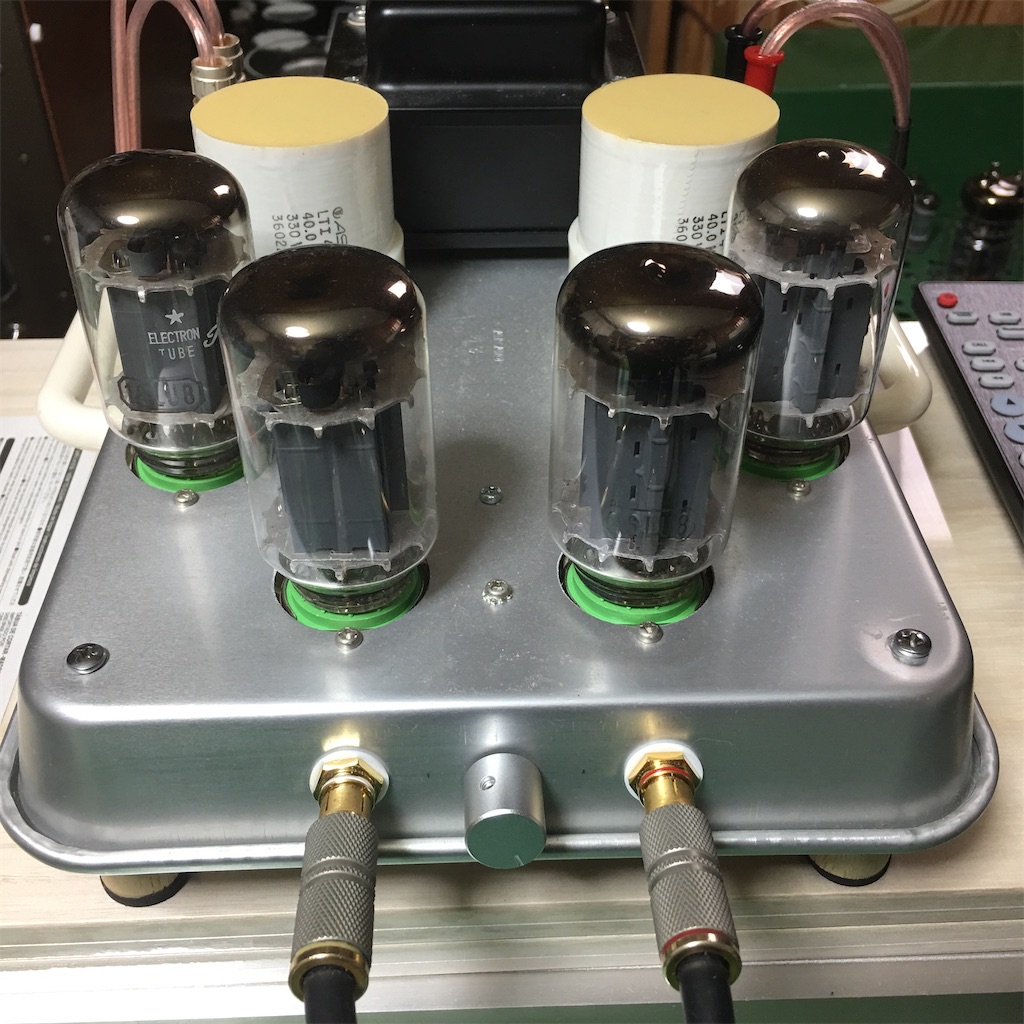

シャーシパンチ料理用のアルミトレーを使っている、これはホームセンターでも手に入るし、安価てアルマイト処理済み。この程度での規模なら丁度良いが、板厚が少し薄い。
