真空管アンプ製作回路（20）7695 SRPP
SRPPが続きます・・・
真空管7695は真空管時代の最終期に作られた9Ｔ9出力管で、この球はいただきもの

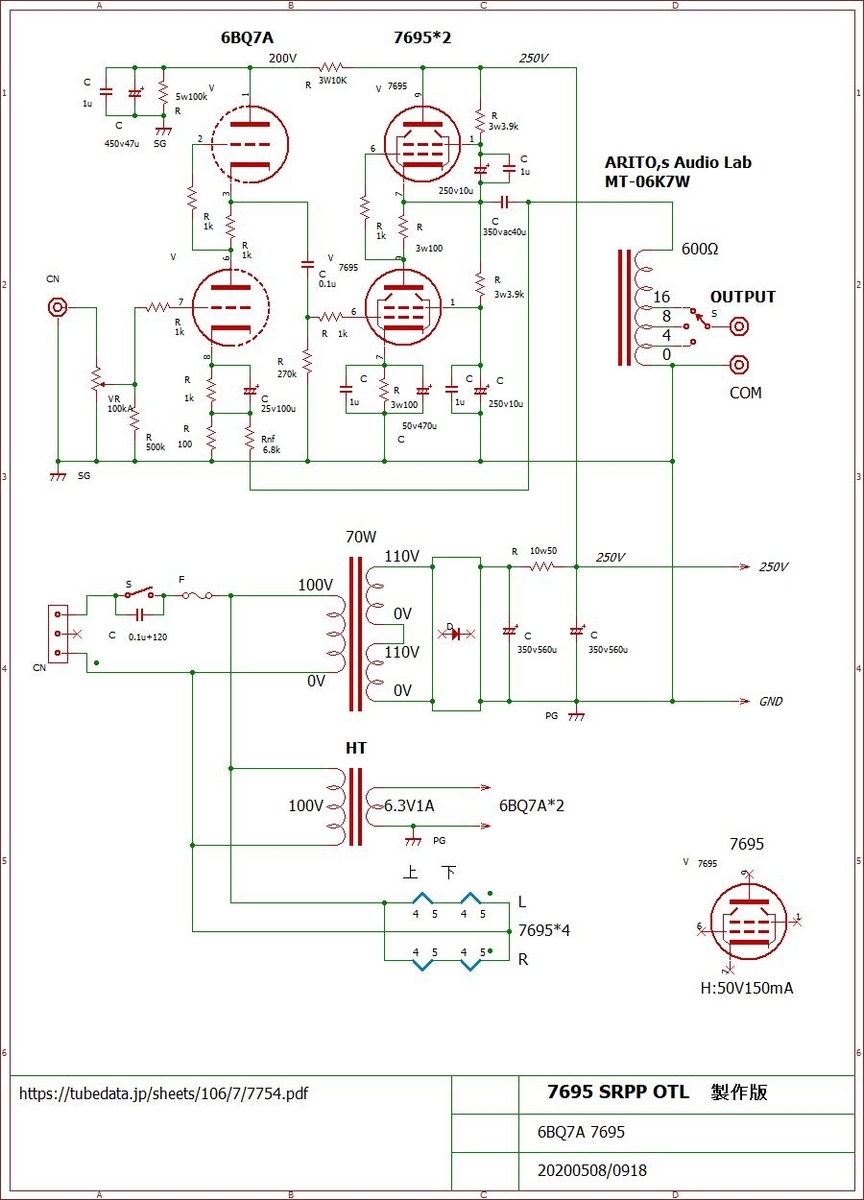

マニュアルを見ると、この回路が製作例として掲載されているので、この通りに使ってみた
https://tubedata.jp/sheets/106/7/7754.pdf
前段はカスコード増幅管6BQ7Aを使ったが、この球はSRPPに使うのは好都合であるが、＃1と＃2を上下に使い分ける
最大出力は5Ｗ/600：8Ω程度だったかな、回路も簡単で出力もある
最近分かったことだが、この球は高価でヤフオクでは＠4Ｋ以上する、代替品は6CW5がよいかも

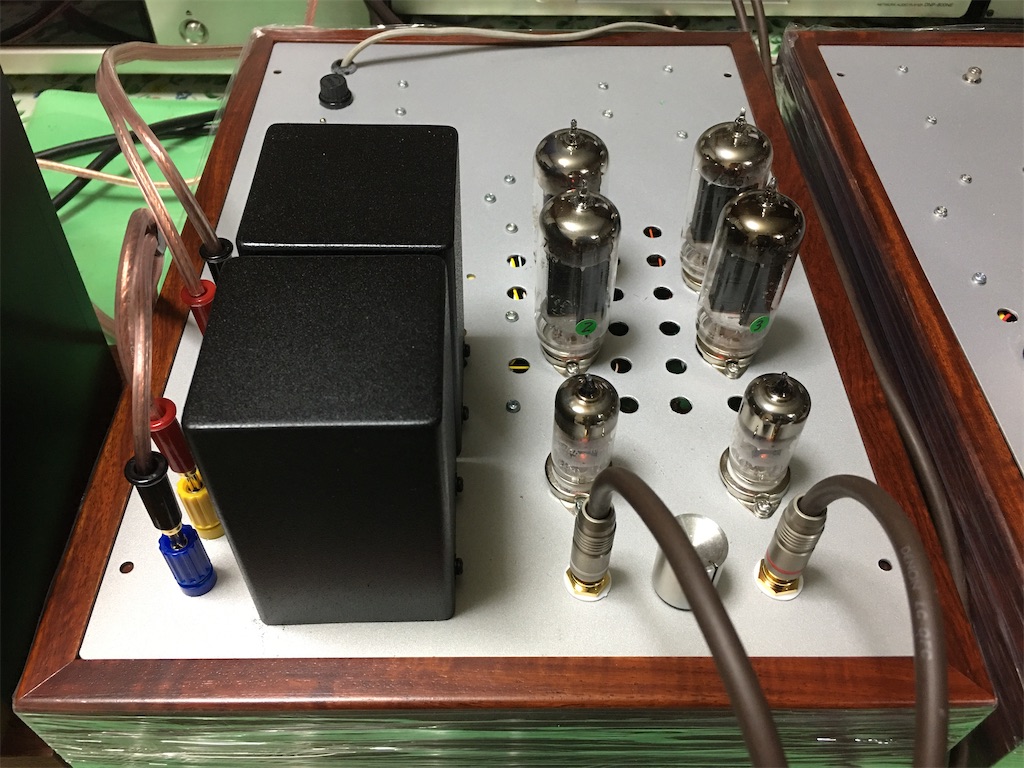

使ったマッチングトランスはオーディオ友ARITOさんの製作品でオートトランス型
7695のヒーター電圧は50V、6.3V球は7754だがあまりお目にかかれない。
