真空管アンプ製作回路(9) 833Ase

真空管アンプ製作回路(9) 833Ase

この筐体は関西のオーディオ友「自作の友」さんの製作になるもので、真空管オーディオアンプとしては大型パソコンのような大規模なつくりとなった。

出力管は放送局用の送信管833A/Cであるが、オーディオ管としては巨大である。

現在使っているのは中国製833Ｃ

負荷抵抗は4Ω端子を8Ωとしているので10ＫΩで使い最大出力20Ｗを得ている

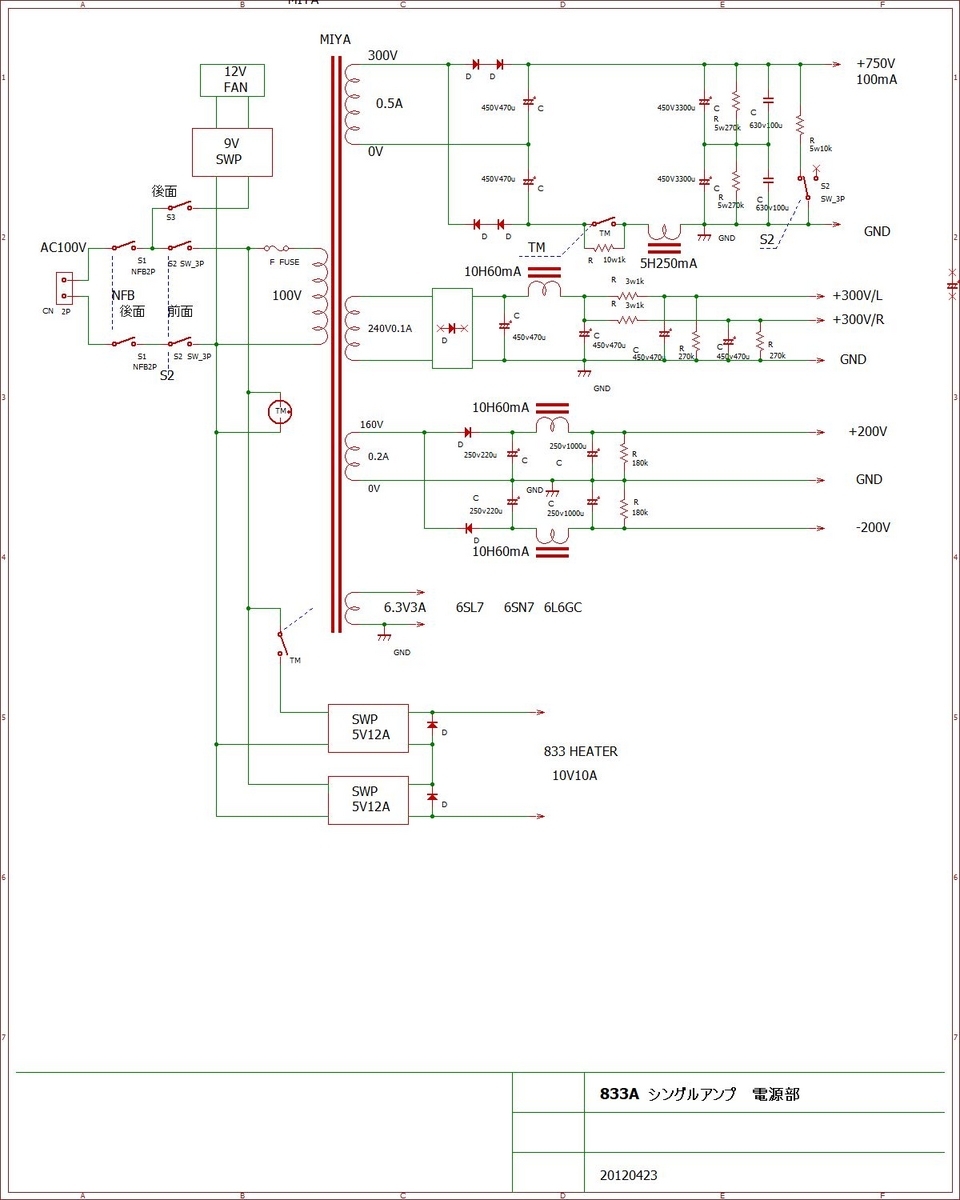

現物は何度も改造したので、回路図は現物とちがうところがあるかもしれない
