808シングルアンプの製作15

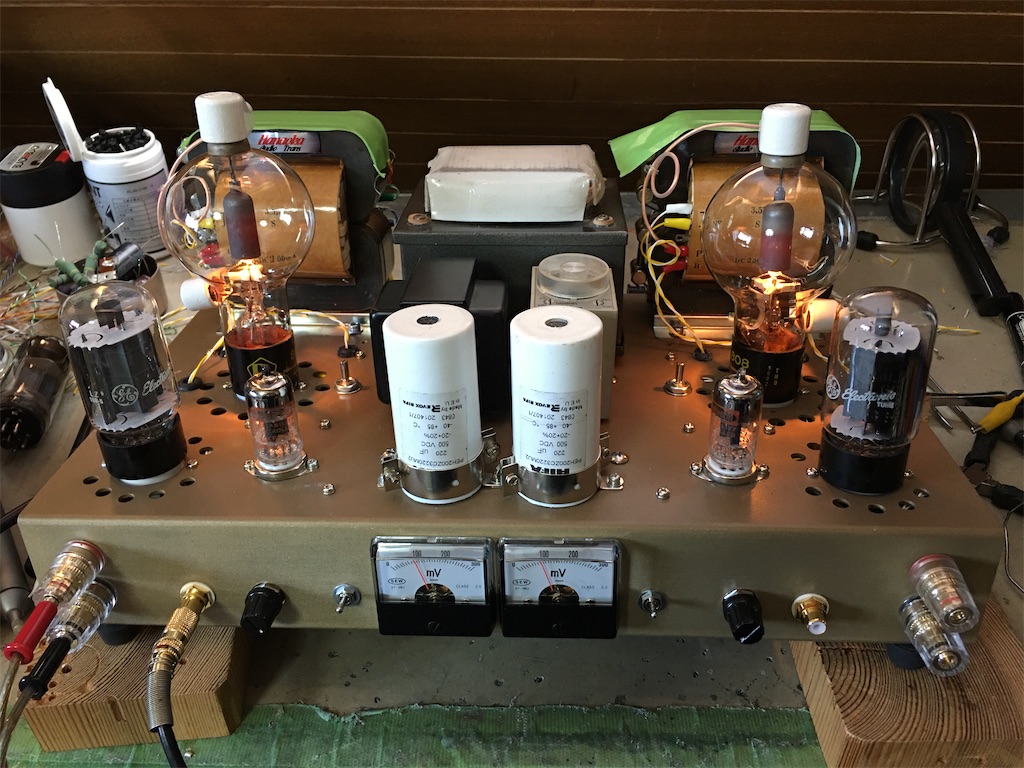

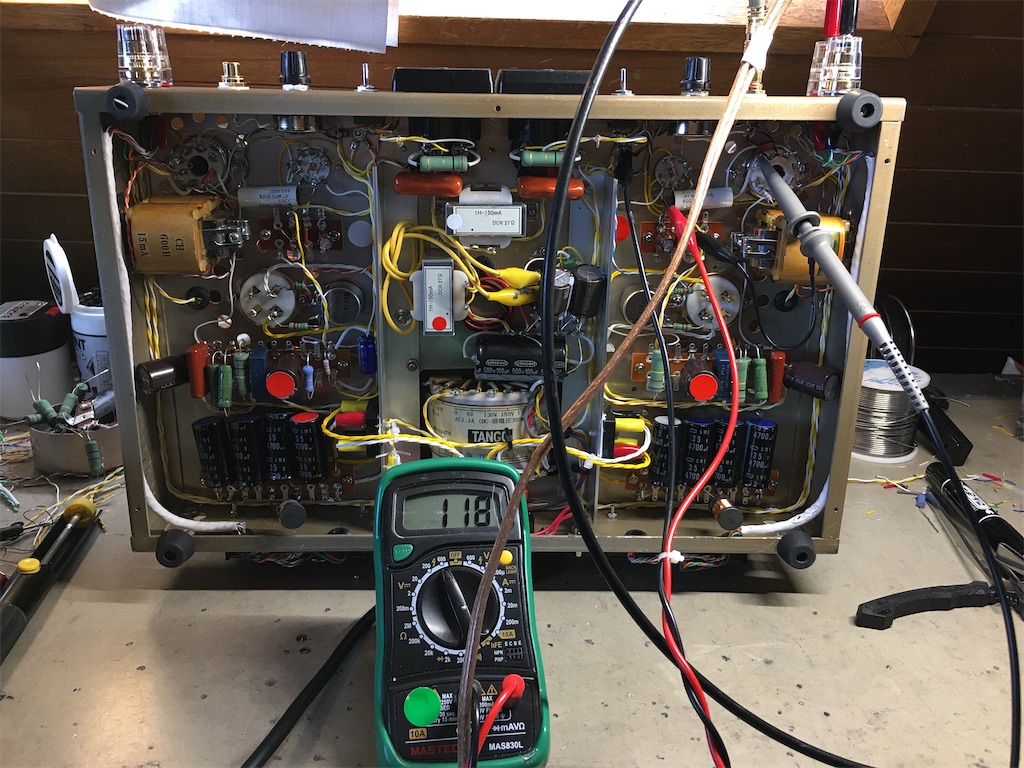

配線、部品点検して通電開始
配線もれ2箇所有り
出力管のDCバランスはなんとか取れたが、
CF段6L 6GCのプレート電圧の加減て、電流値を合わすので、ちょっとやっかい、バイアス調整出来るようにすればよかったな〜
次は交流信号をいれてACバランスのチェック、
軽くok!と思ってたのが、あにはからんや、信号が全く出ない?LRとも同じ様子❓
はてな❓
配線や部品の点検をしたが、異常は見られない。
結果から言えば、5755のソケットピン番号間違いだった。
5755はよく使う12AX7などの双三極管だがピン接続が違う。
むしれ違いがあるのはわかっていたが、間違っていた。
正しくは
p-k-g-h-h-g-k-p-h
としなければならないが、これを
p-k-g-h-h-p-k-g-h
と間違えて配線していた。
これは、全くの思い込み間違いである、それで

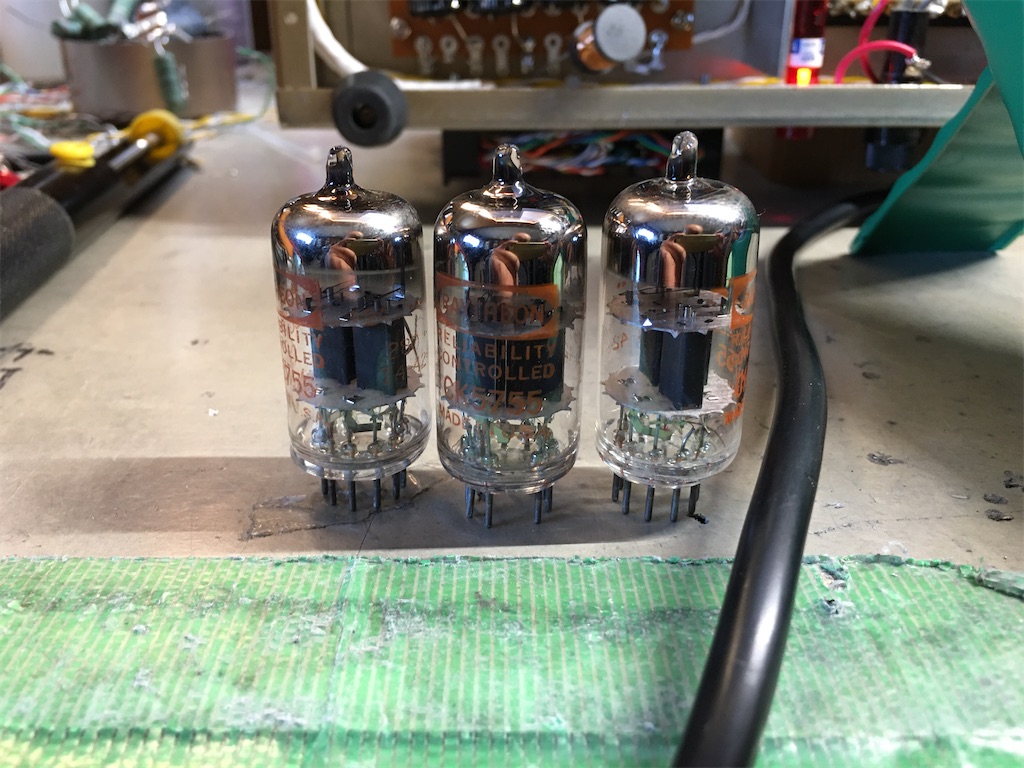

5755を3本昇天させてしまった。(泣)
昇天さした5755:3本
5755の配線をなおして、難なくok!
特性は、歪率はまずまず
フィラメントDCバランスok
入力感度が少し低いが?
軽くNFBを3dbかけてLRch間の感度を合わせた。
周波数特性は
60kHz :-3dbとなったが、その先はピークを伴いながら減衰する
ノイズレベル:0.7mV(808のハムバランス最小値)
最大出力は
L cn:8W R ch:6.5Wと少し差があるが、これは808の個体差かも
オシロ波形
10kHz頭にリンキングが見られるので、高域補正する必要がらありそう。

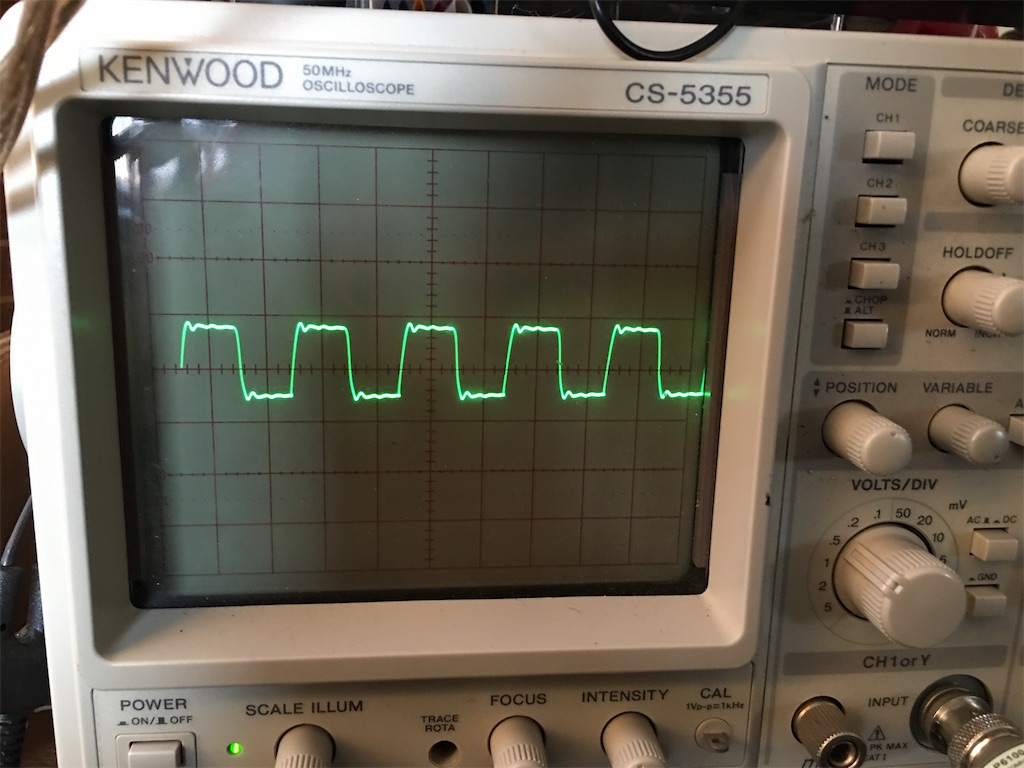

Rch

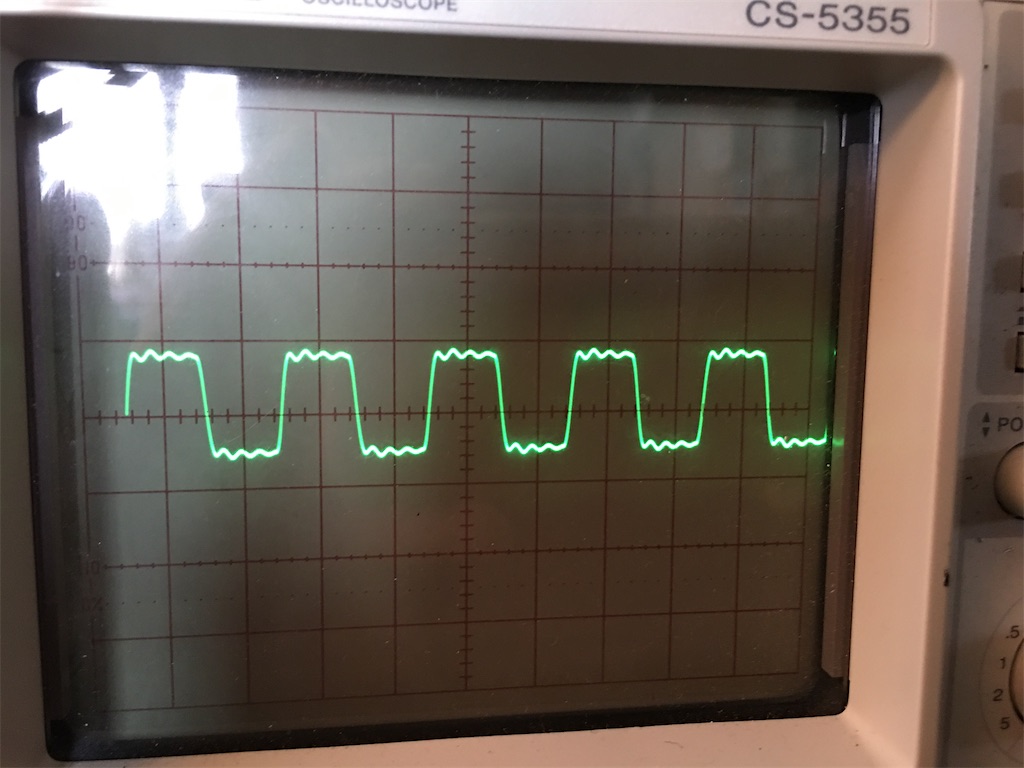

Lch:波売っている

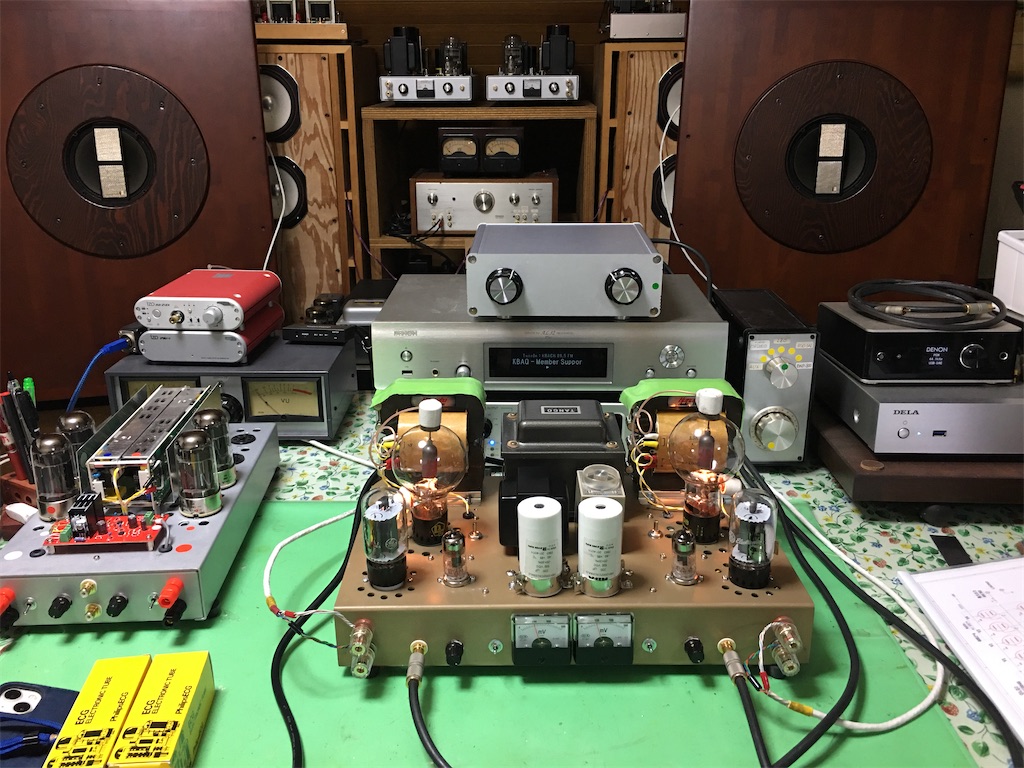

エージングを兼ねて、この状態で音楽を聞いてみることに
音には別段変な感じは無い、むしろ、直熱三極管の澄んだキレイな感じである。

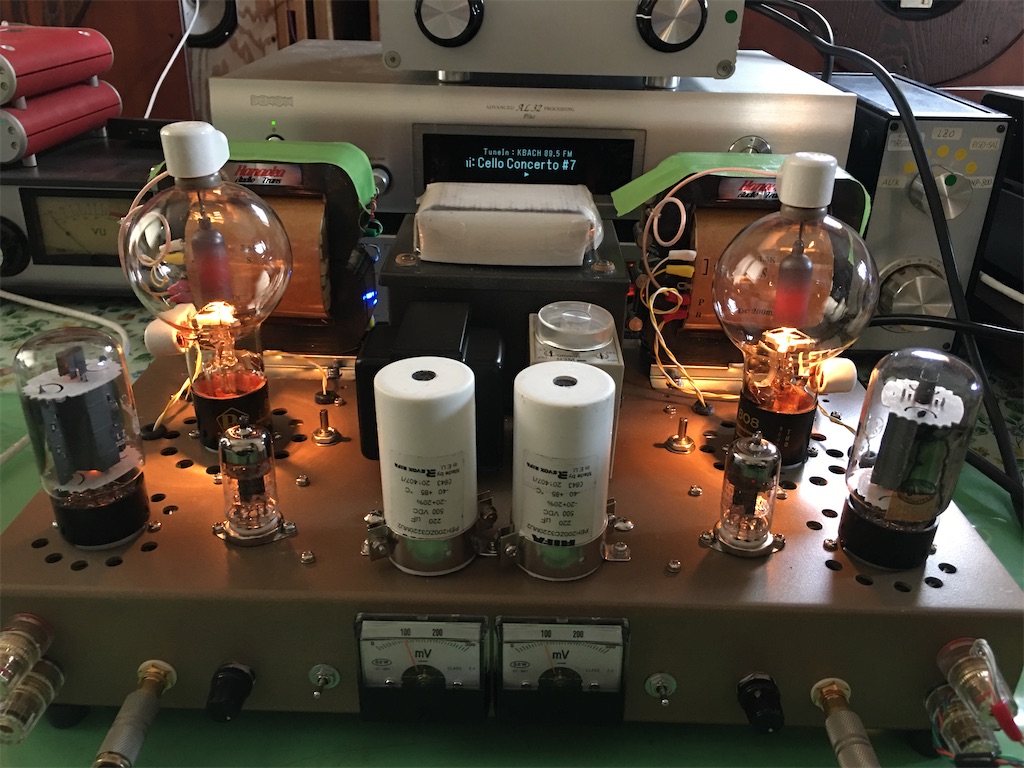

808が明るく輝きプレートが、ほんのりと恥ずかしそうに赤く染まっている。

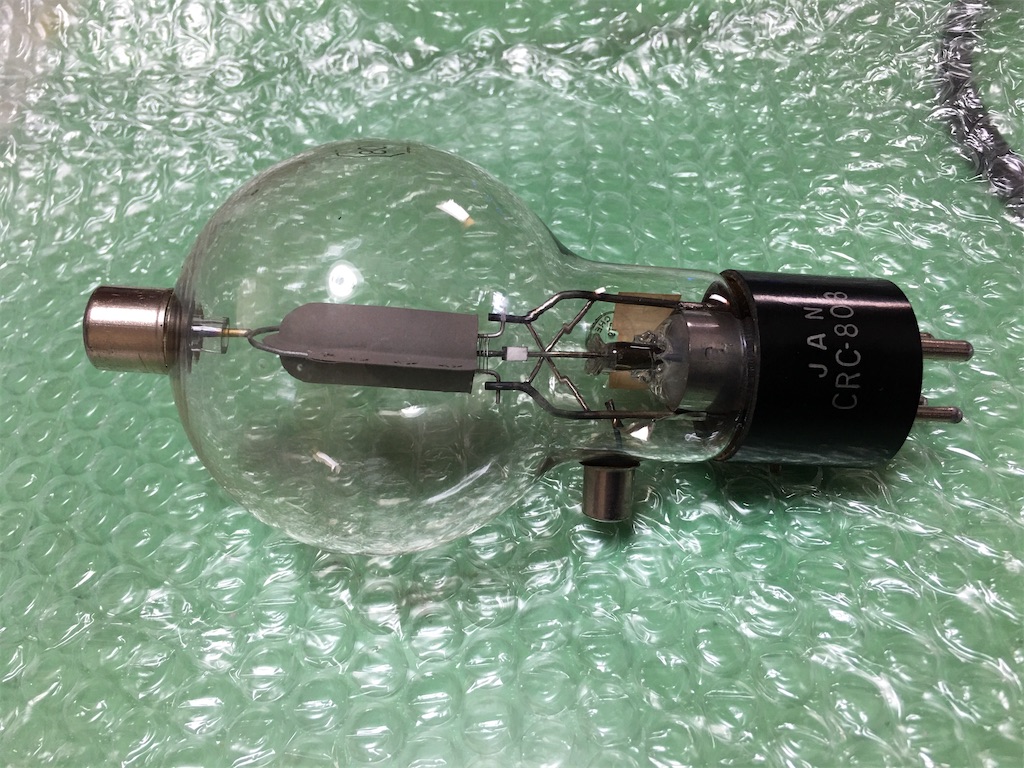

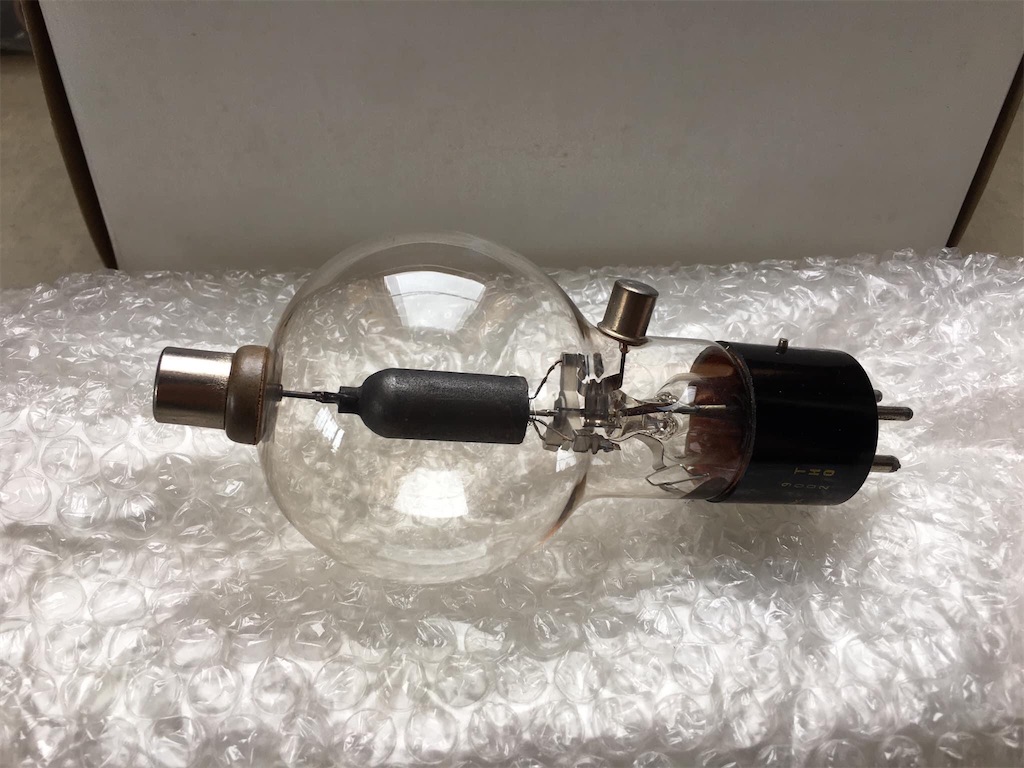

RCA 808
テストに使っているペンタラボ製808
エージングテスト中、1時間ほどするとRchからポンと小さな音、何か?と思って良く聞くとRchのハムが大きくなっている、何か異常か?
L-R間で球を1本ずつ交換して、最後に交換した5755を交換した時にL側からハムが大きくなったので、5755と判断し、交換してら、後にはハムバランスで無くなり、これが、犯人と断定.
以降、順調に動作しています。
