真空管アンプ製作回路(30)6AS7G/6080ppQRP
お遊びアンプその⑤
OTLアンプによく使われる球、元は電圧制御管、兄弟球に6080がある
もともとバイアスの深い球であるが12Vの低電圧でも電流が流れてくれる
入力は前置アンプがないが、これはヘッドホン出力をST-32につないで鳴らす目的だからである、
入力信号は、当時流行りだしたiPadなどのヘッドホン出力をつなぐ、音量調整はiPad側でする

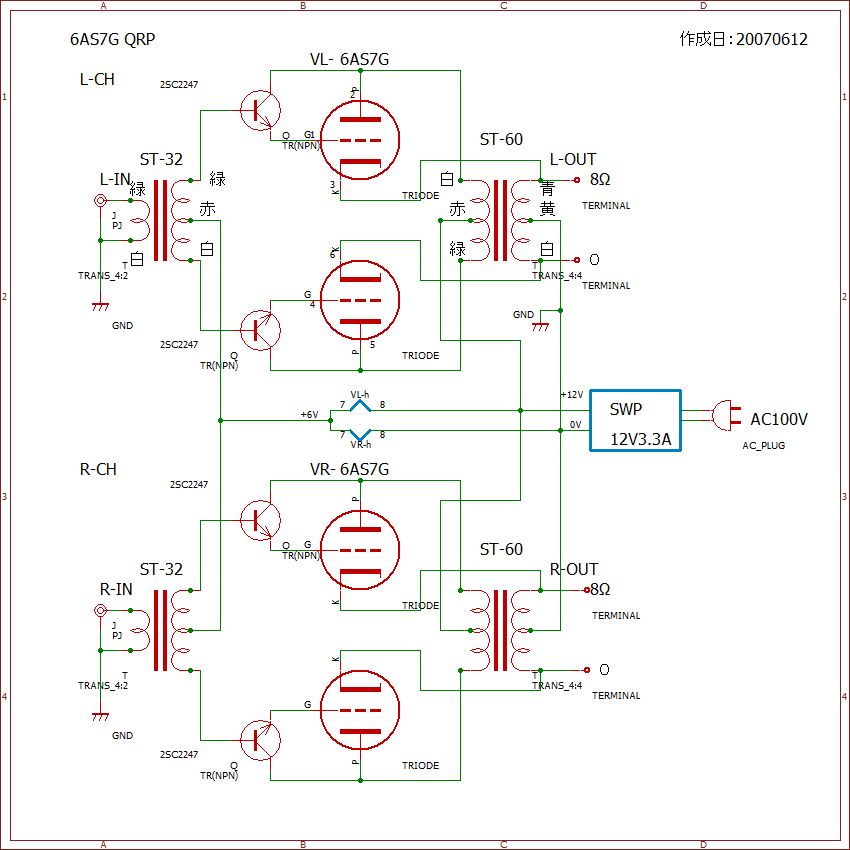

回路はこれまでの①から④までと同じ流れであるが、OPTにカソード帰還がかけてあるのがみそである
電源は12Vスイッチング電源を使った
このアンプは健在で、6080にしてどこかの箱に入れてあるはずなので探してみよう、出てきたら写真を掲載

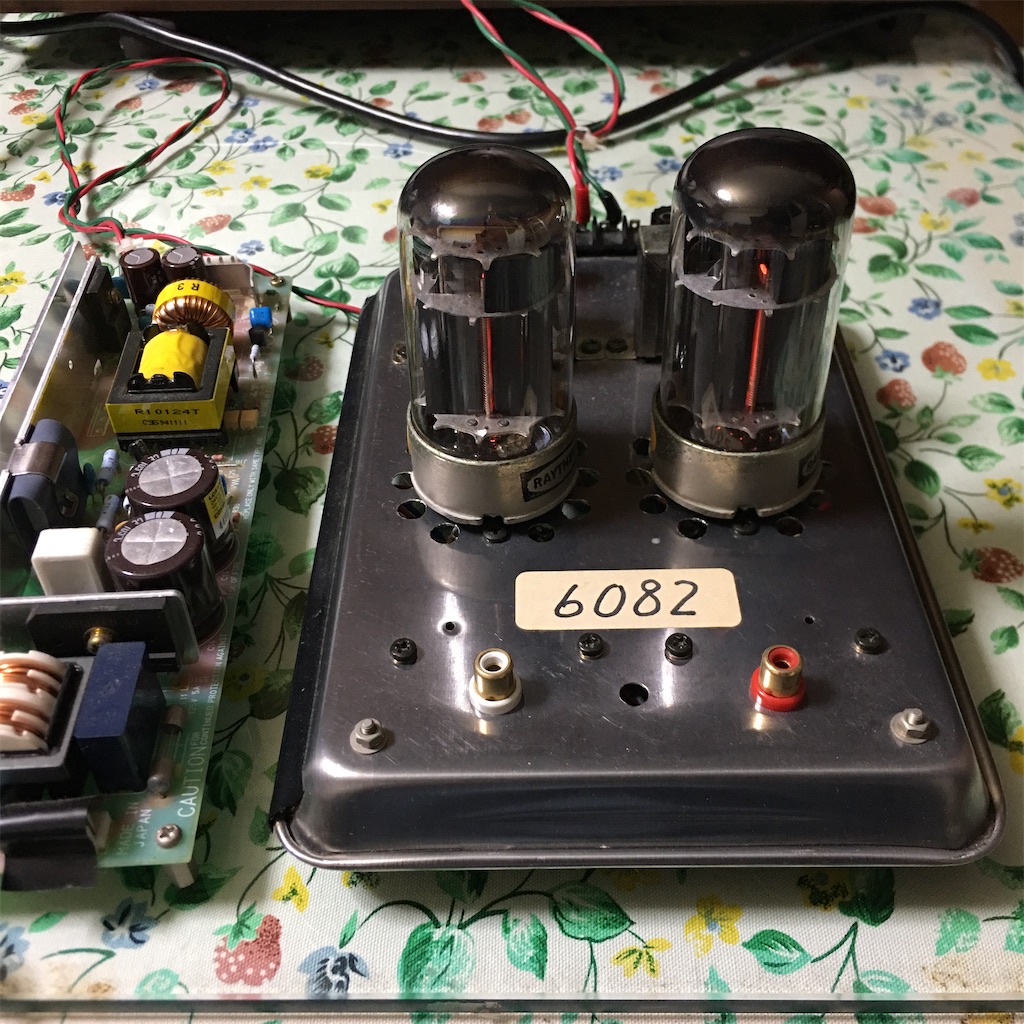

探して出てきました。

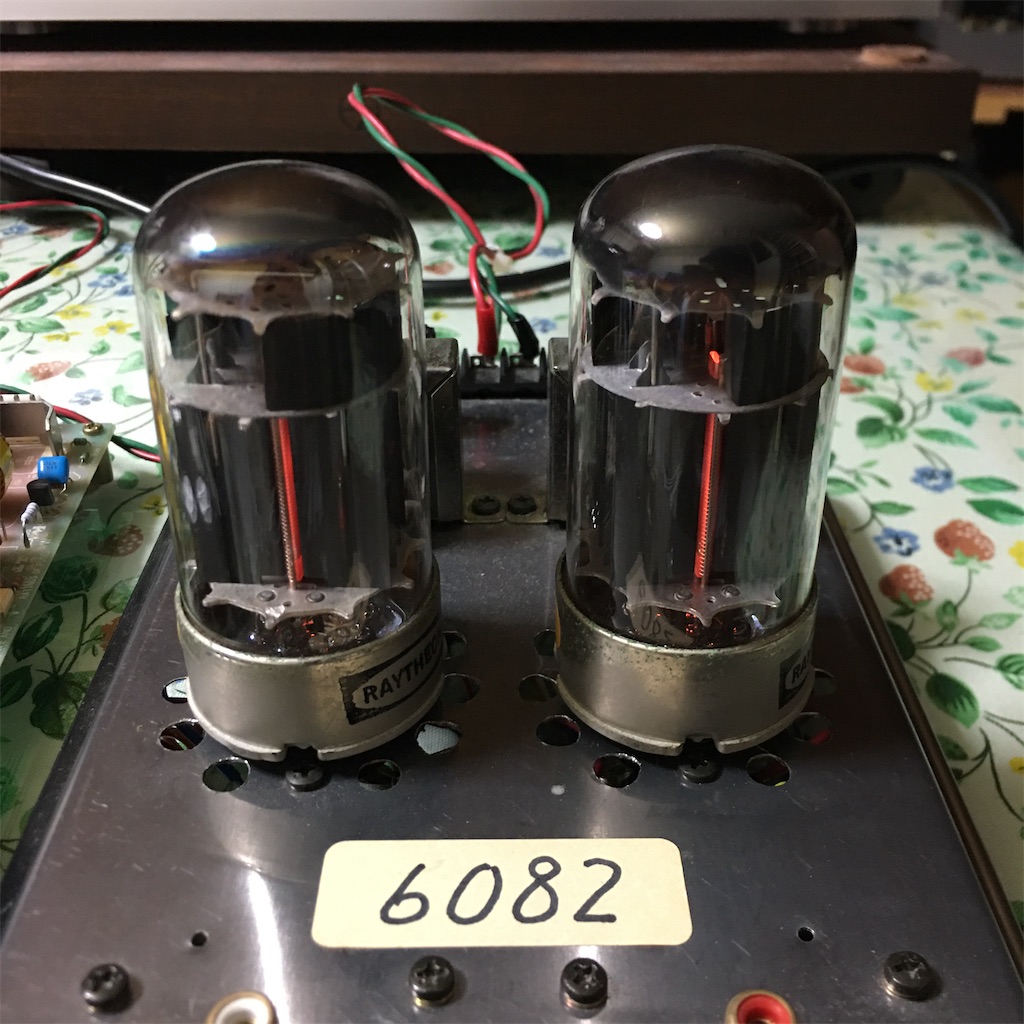

球は6082になってました。
スイッチング電源は12vから24Vに変わってます。
