真空管アンプ製作回路(51) 6CA7 CSPP
失敗作のCSPPアンプ、元は三結であったものを、出力管6CA7のSgをたすき掛けに配線し直してCSPPに改造しただけ
何が失敗作かと言えば、三結の場合はこの前段でよかったが、CSPPにしたらドライブ電圧が不足してしまったこと
詳しいことは忘れたが入力電圧2Vで最大出力20W程度となり、ゲイン不足ぎみとなった
音はあまり変化はなかったように思うが？
その後、OPTを CSPP用に載せ替えたと思うが、回路図データが残っていない．
6CA7をCSPPに使う場合はH-K間耐圧が100Vと低いので注意を要する、ここでは+50VのDCバイアスを掛けている。その意味ではH-K耐圧が200Vと高い6L6GCの方がCSPPに適している。
このアンプはオーデイオ友のY氏の下に行ったがその後どうしたのかな？、

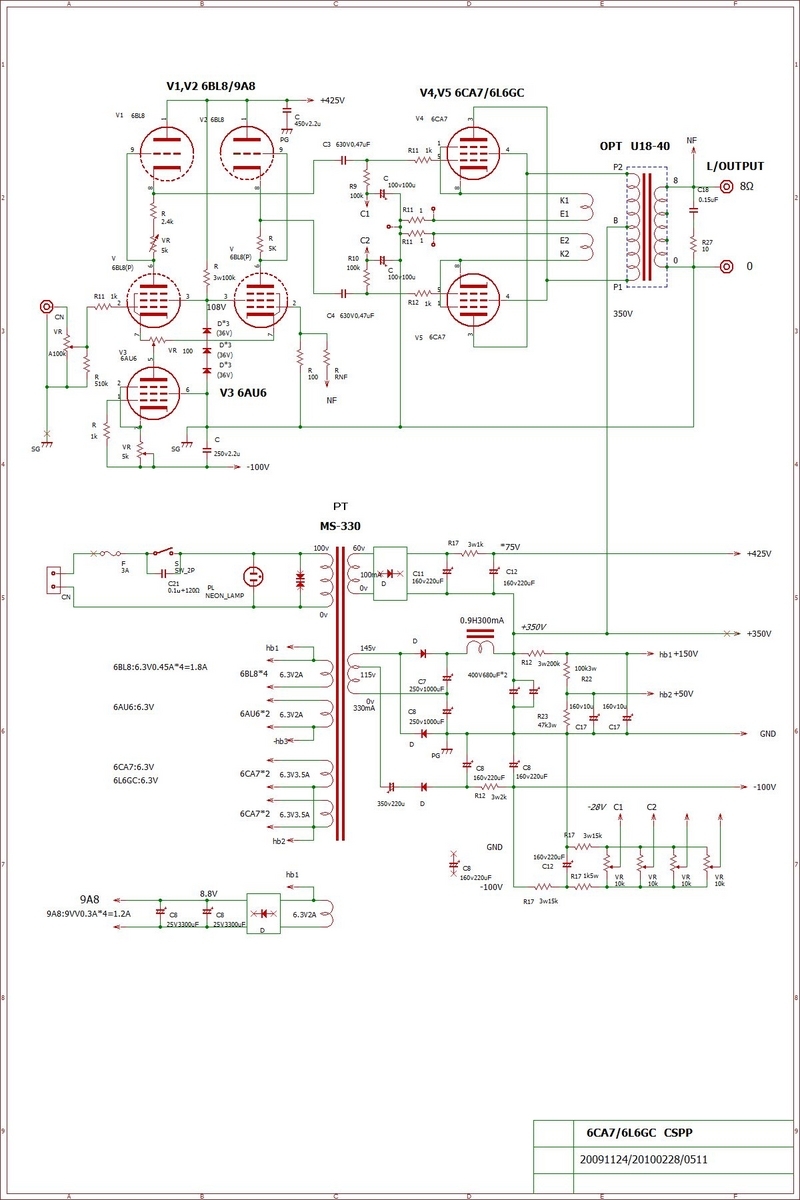

この回路図からOPTをCSPP用にしたが、その回路図が残っていない．
現物の回路はどうなっているか、は何度も改造したので、このようになっているか不明、
写真はOPTをCSPP用に載せ替えたもの、外観は割と良くまとまっている
