真空管アンプ製作回路(52) 6BQ5 se

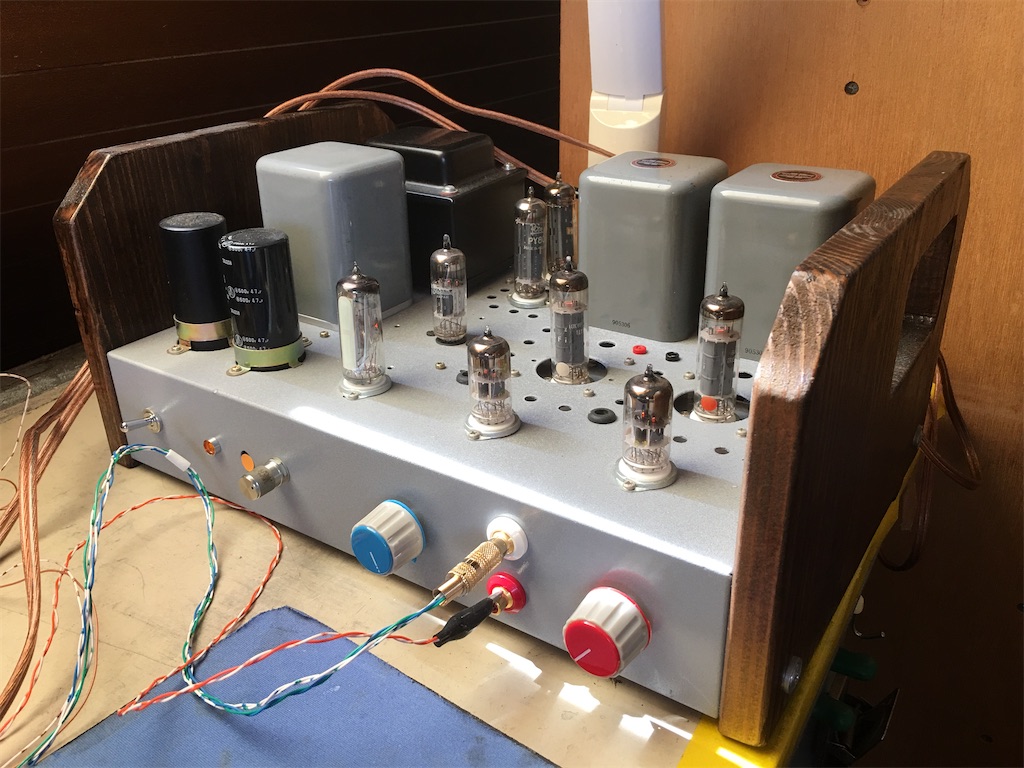

6BQ5シングルアンプを作ったのは初めて、若いころにプッシュプルを作ったことがあるがそれ以来
作るきっかになったのはF-475を入手したから

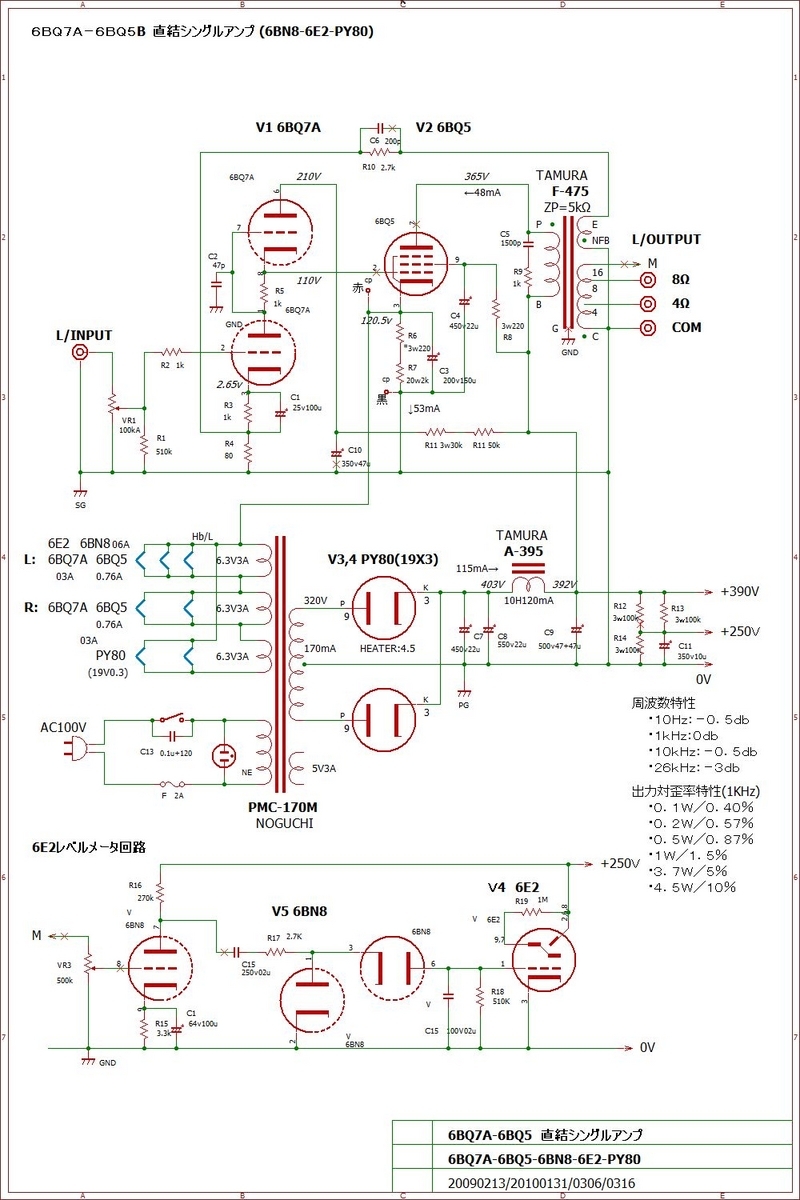

回路上の特徴は
①直結アンプにした
②整流管にダンパー管を使った
③マジックアイレヴェルメータを付けた
①この直結方式は武末数馬氏著作「パワーアンプの設計と製作」に記載されているが、出力管のカソードをDC100Vと高い電位に保つことで安定なDC帰還がかかり、極めて安定な直結方式となる
②これは在庫しているダンパー管の活用をした、このヒータは19Ｖなので図のように接続して他の球と共用したが、別段不都合はなかった
③見た感じさみしいので後にマジックアイレベルメータを追加した(Lのみ)
このアンプはヤフオク行きになった
