5670W×4ppの製作

5670W×4ppステレオアンプの製作

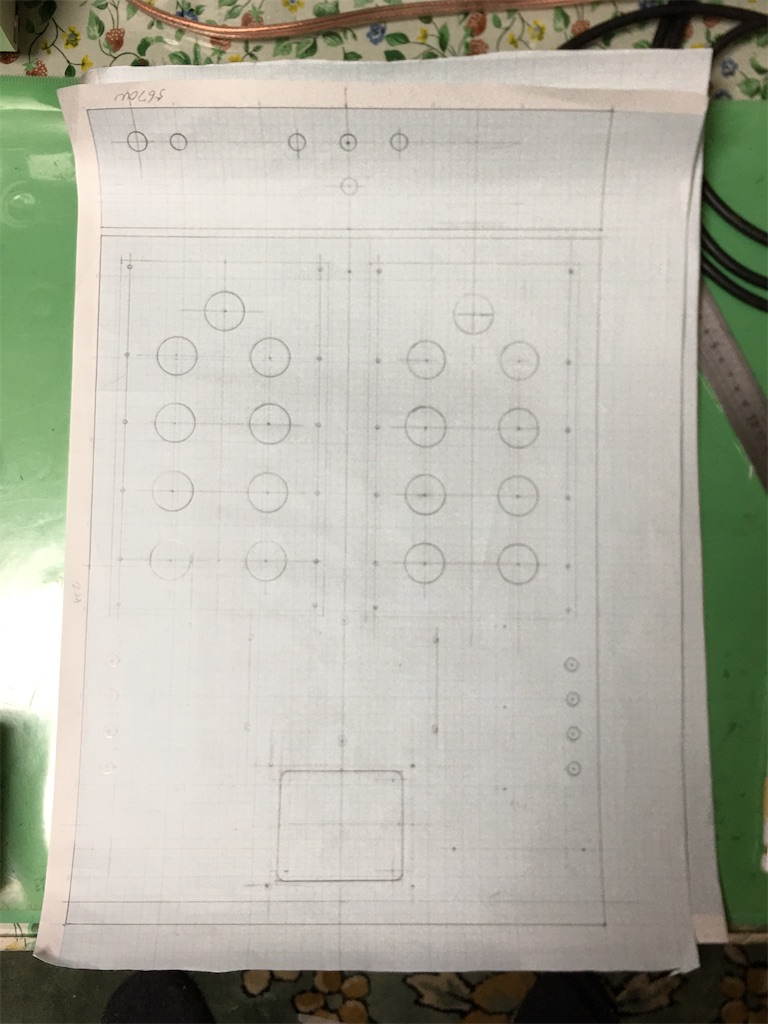

シャーシ穴あけ加工図を作成しました。

大きさ300×400×70

プリント基板が2枚ありますので、かなりの場所を取ります

キャリーで運搬することも考えてトランスなどの重量物は一方(運搬時には下になるように)に寄せて取り付けました。

シャーシ上面に出るのは、真空管の頭、電源トランス、スピーカーターミナルで、後は中に取り付けますので、見た目はスッキリしてます。

図は鉛筆書きで薄くて見にくいですか
