3P50ppモノラルアンプの製作
昨日は在庫の3P50と3P41 のテストをしてましたので、今朝から回路を元の3P50に戻して再調整しました
この3P50と3P41のテスト結果は別に掲載します．

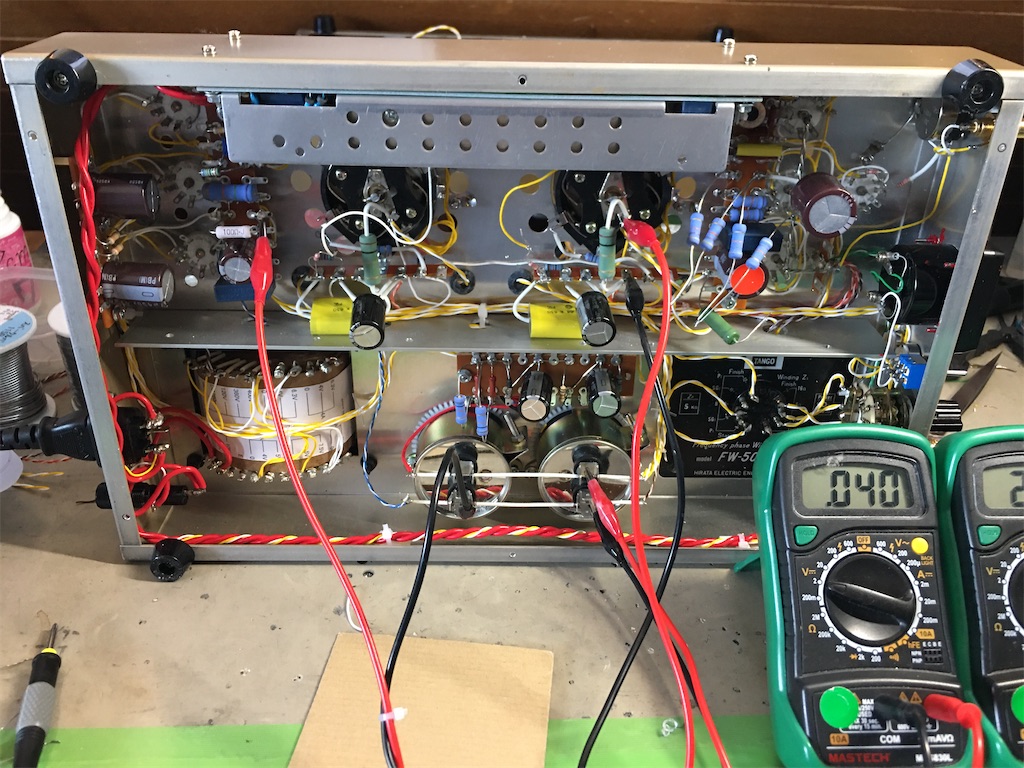

出力管3P50のDC動作

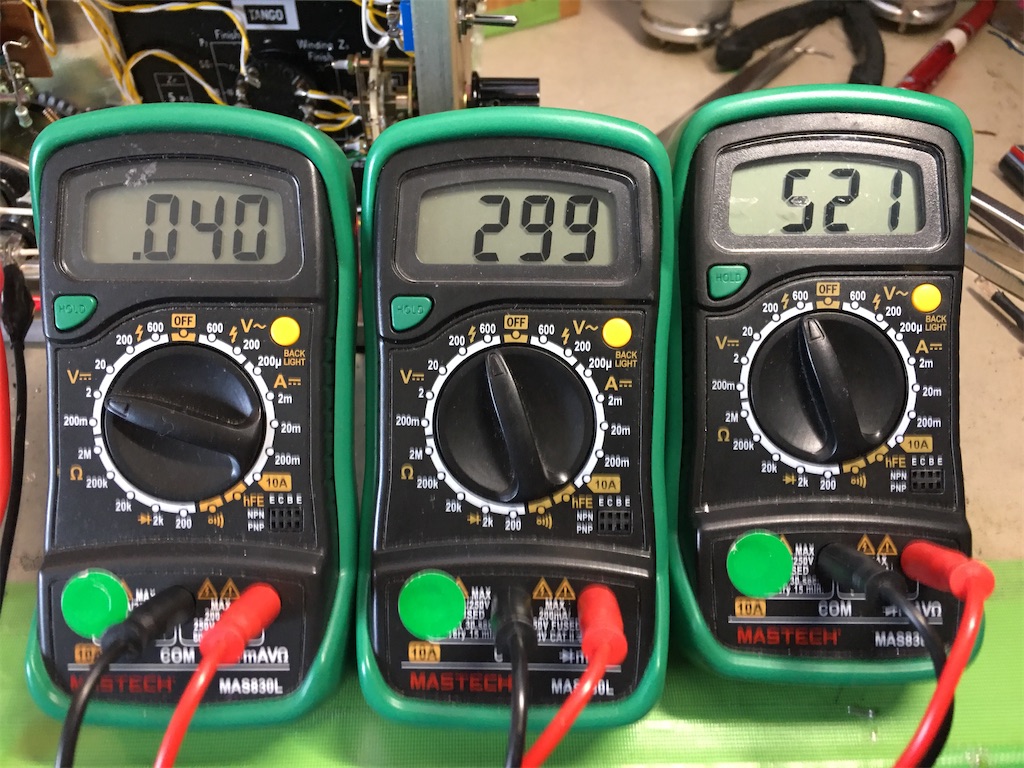

写真のテスター電圧は
左：カソード電流40mA、
中：スクリーン電圧300V
右：プレート電圧515V
ほぼ予定の動作条件です

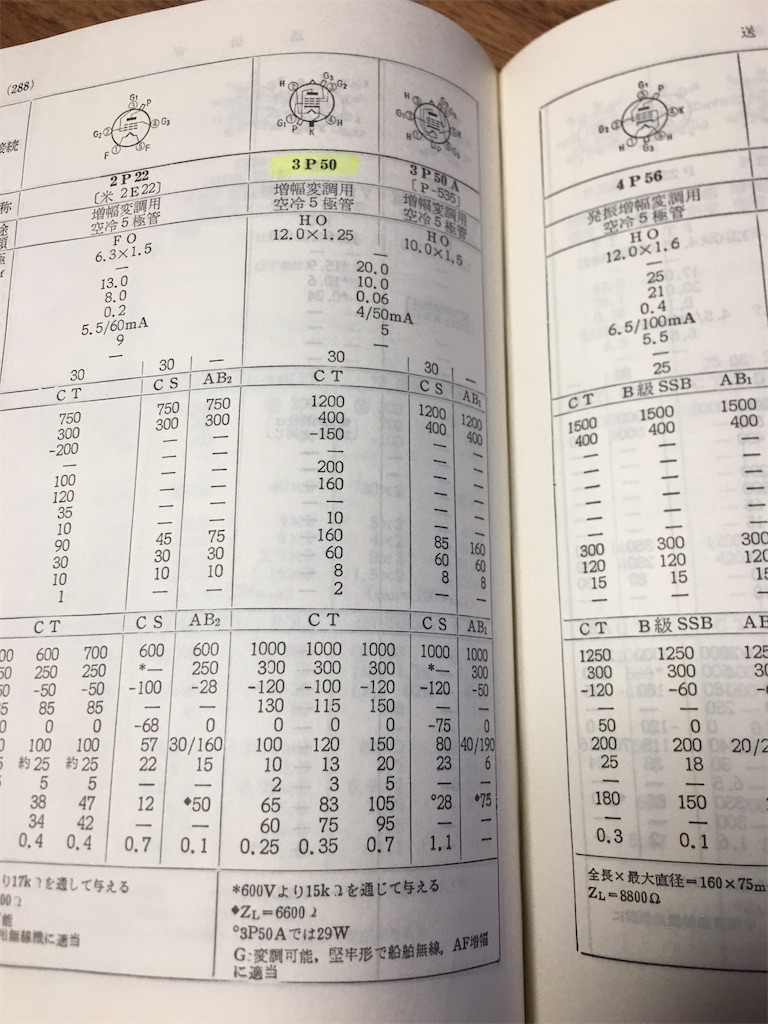

マニュアルAB級動作例ではプレート電圧1000Vですが半分の500Vにしている以外は動作例に基づいてます。
特性曲線はnetから拝借しました。
AC調整はこれから
増幅段の点検調整の準備をして今日は終わり
