BETA-10W フルレンジ2wayスピーカー

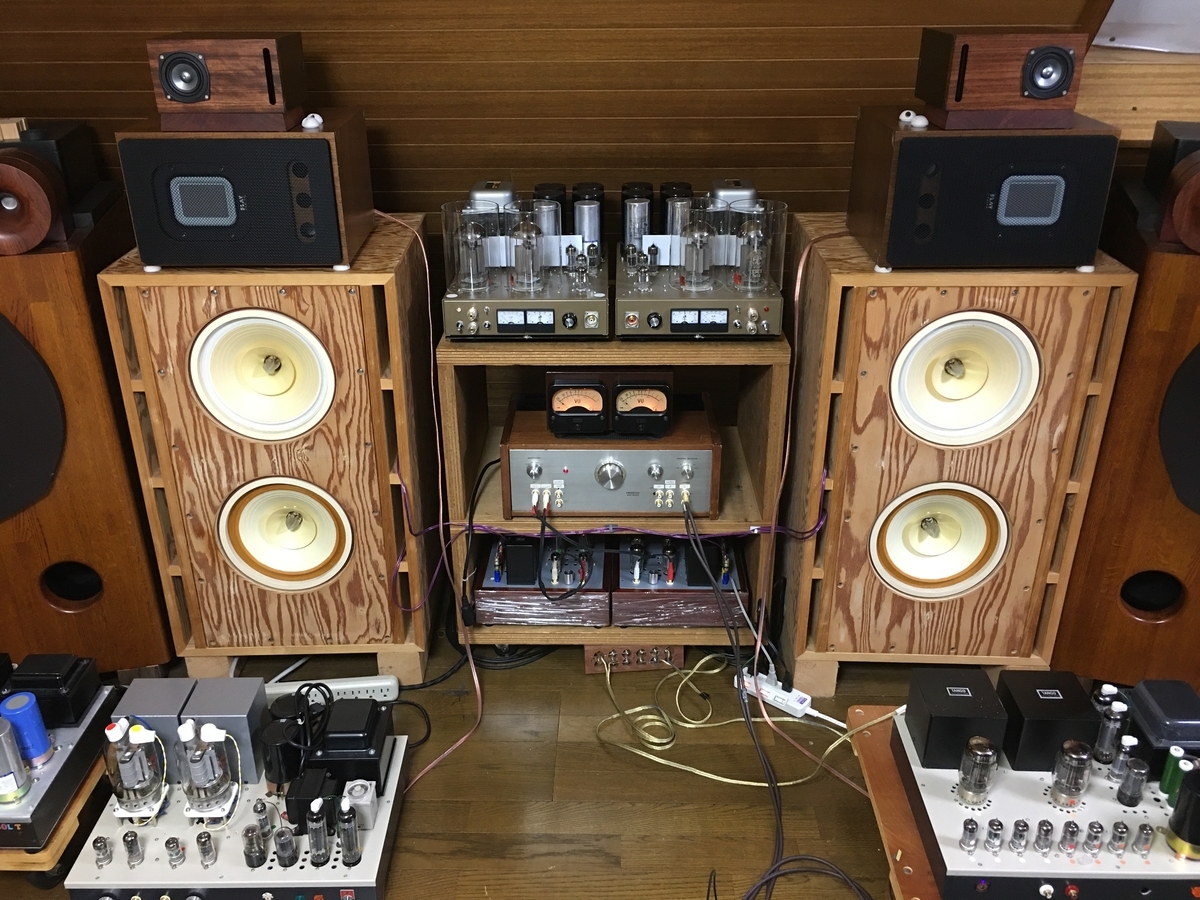

アンプとスピーカ

ここに見えるアンプ正面上:13E1 OTL 床上左:4P55se 床上右:6528App
スピーカ:下からBETA-10 中段:FAL平面型 上段:マークオーディオ製
f:id:arunas001:20201110230523j:plain
が、ようやく本来の働きをするようになりました。
当初、BETA-10は直列にして16Ωで OTLアンプにつないでいました。
これをフルレンジ2wayにすれば、どんな鳴りかたになるのかな?と思い時折実験していました。
しかし、アンプが2台いるので、実験に留まっていました。

それで、夏からこのスピーカー用の真空管アンプを作ろうと、そしてこのほど出来上がりました、が、肝心のスピーカーにつなぐのが遅れていました。
昨日、大型 OTLアンプを2台出荷しましたので、場所に余裕ができたので、この2wayスピーカーを常にはたらかせられるように整備しました。

同じフルレンジスピーカーの2wayは音色は同じ、位相も同じなので、うるさい調整はないので、手軽に2wayを楽しめます。

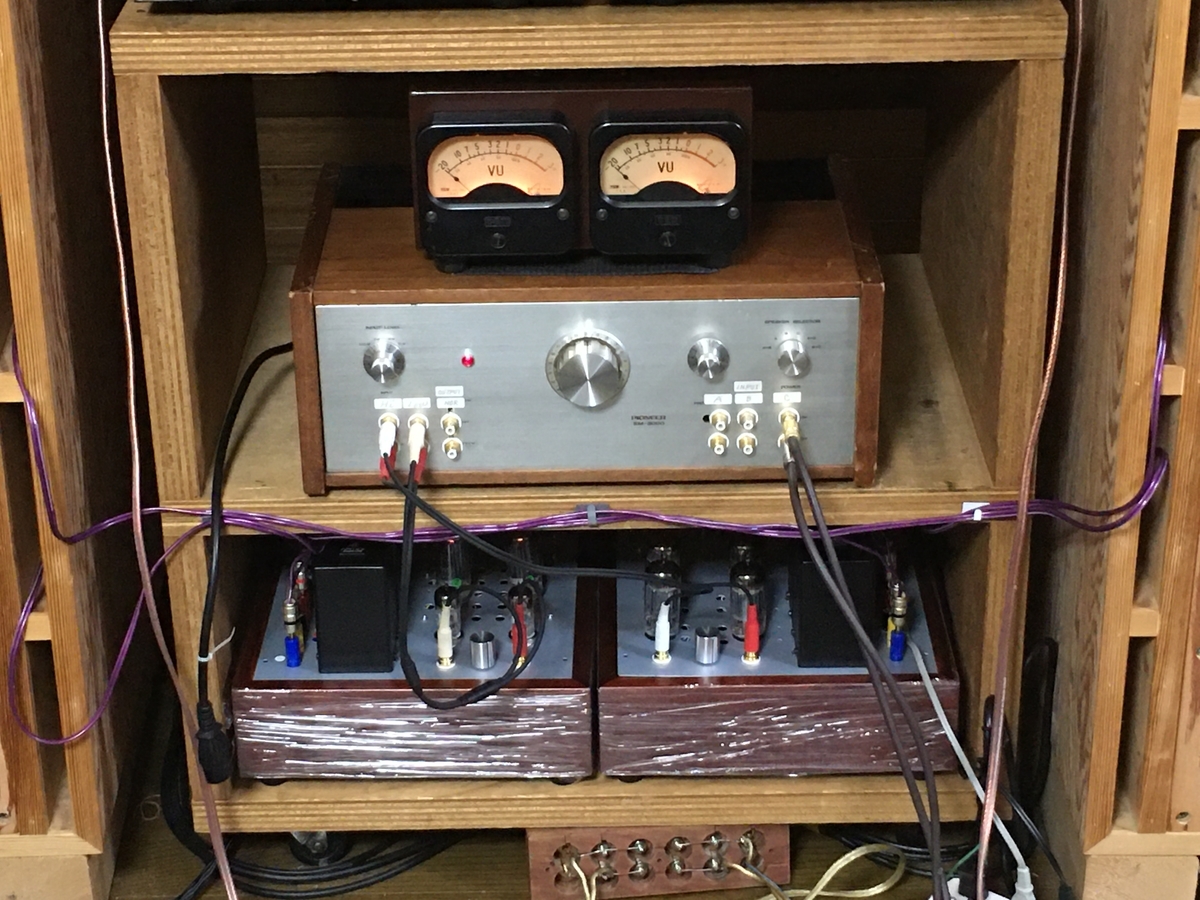

上:VUメータとチャンネルデバイダーアンプ
下左:低域用7695 SRPP  下右:高域用15KY8A SRPP
f:id:arunas001:20201110230728j:plain

上の木箱アンプにはVUメーターアンプと、2wayチャンネルデバイダーが入ってます。これは以前に作ってありました。クロスは800Hz。です。

アンプはHiが15KY8A(T) SRPP、Loが7965(P)SRPP
同じ真空管ではないのは、設計中に7695を入手したから変更しました。
最大出力は両アンプ共約4W
4CHで16Wとなります。

このアンプについてはこのブログ内に掲載しています

blog.hatena.ne.jp

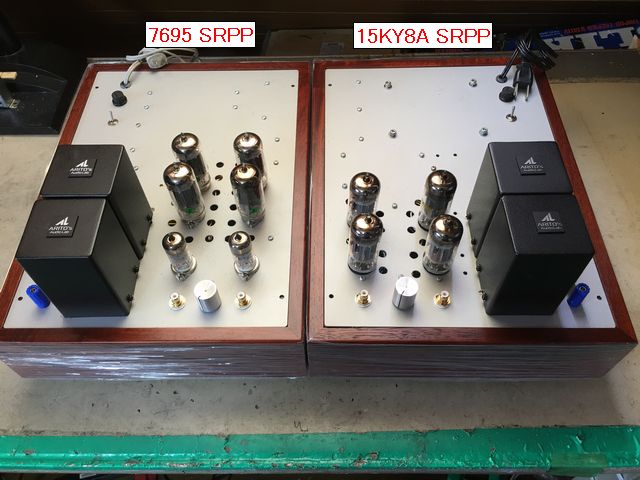

2台の SRPP OTL、
f:id:arunas001:20201110230946j:plain

スピーカーは上がハイ、下がロー
BETA-10は能率が高いので、4W×4CHで十分です。
出てくる音は分離が良く明瞭です。
これで、常に聴くことができるようになりましたので昭和時代BETA-10の音、響き、音楽を楽しみます。

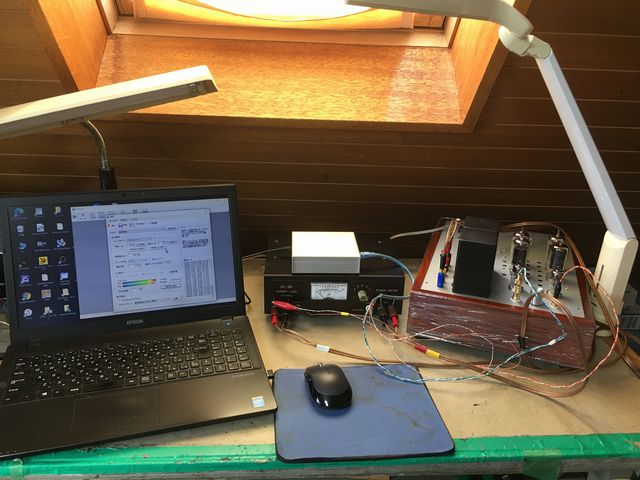

特性測定中の 7696(P)SRPP
