水平偏向出力管 松下「35FV5/PL136」

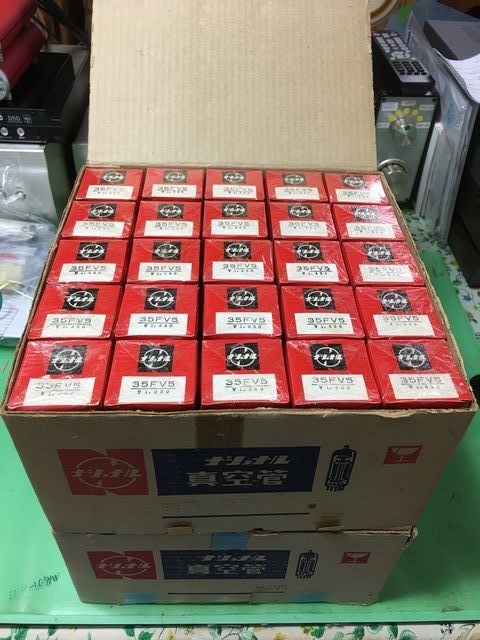

昨日オーディオ仲間のYYさんから届きました。
関連資料をまとめて掲載します
マニュアルはこちらです
https://tubedata.jp/sheets/050/p/PL136.pdf
オーディオアンプとしてあまり製作例がありませんが、以前当方が入手したアンプの回路図がありました。これは現物を見ながら回路を拾ったものですから間違いもあるかもしれません。

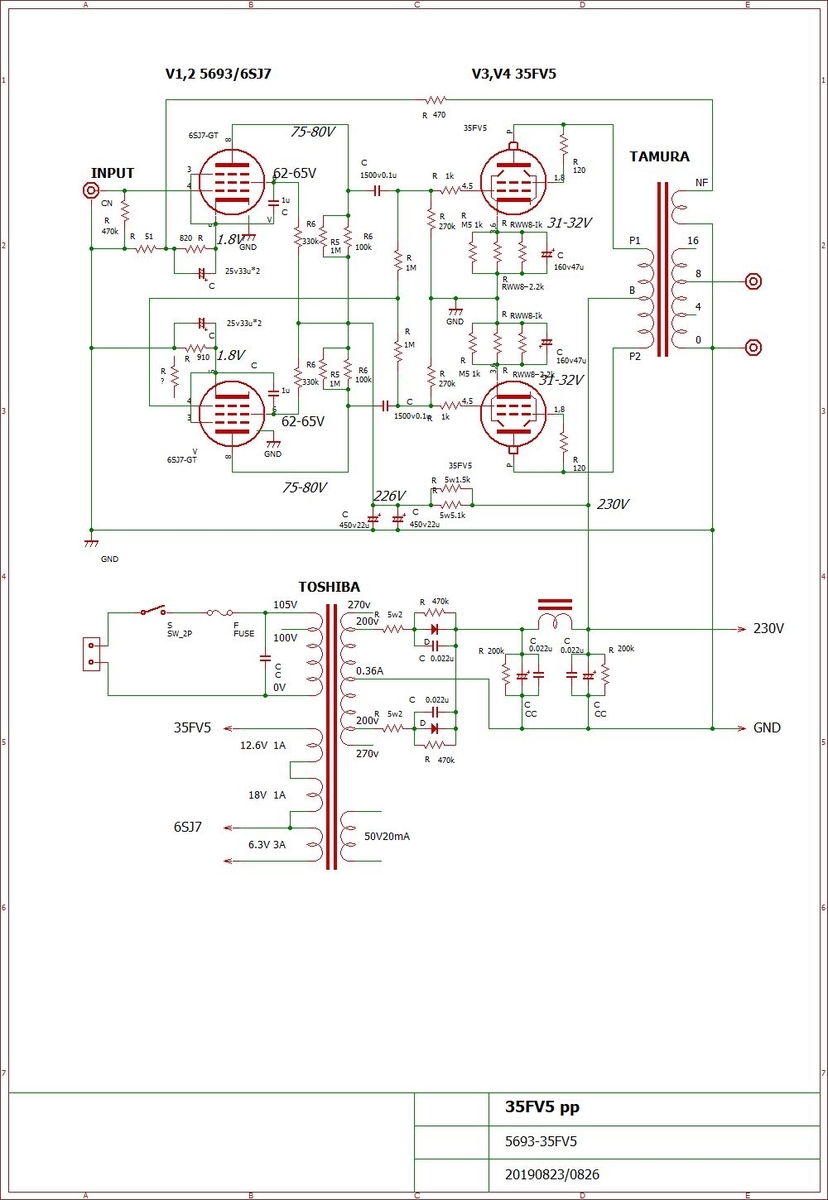

35FV5(T)pp クオード型 回路図

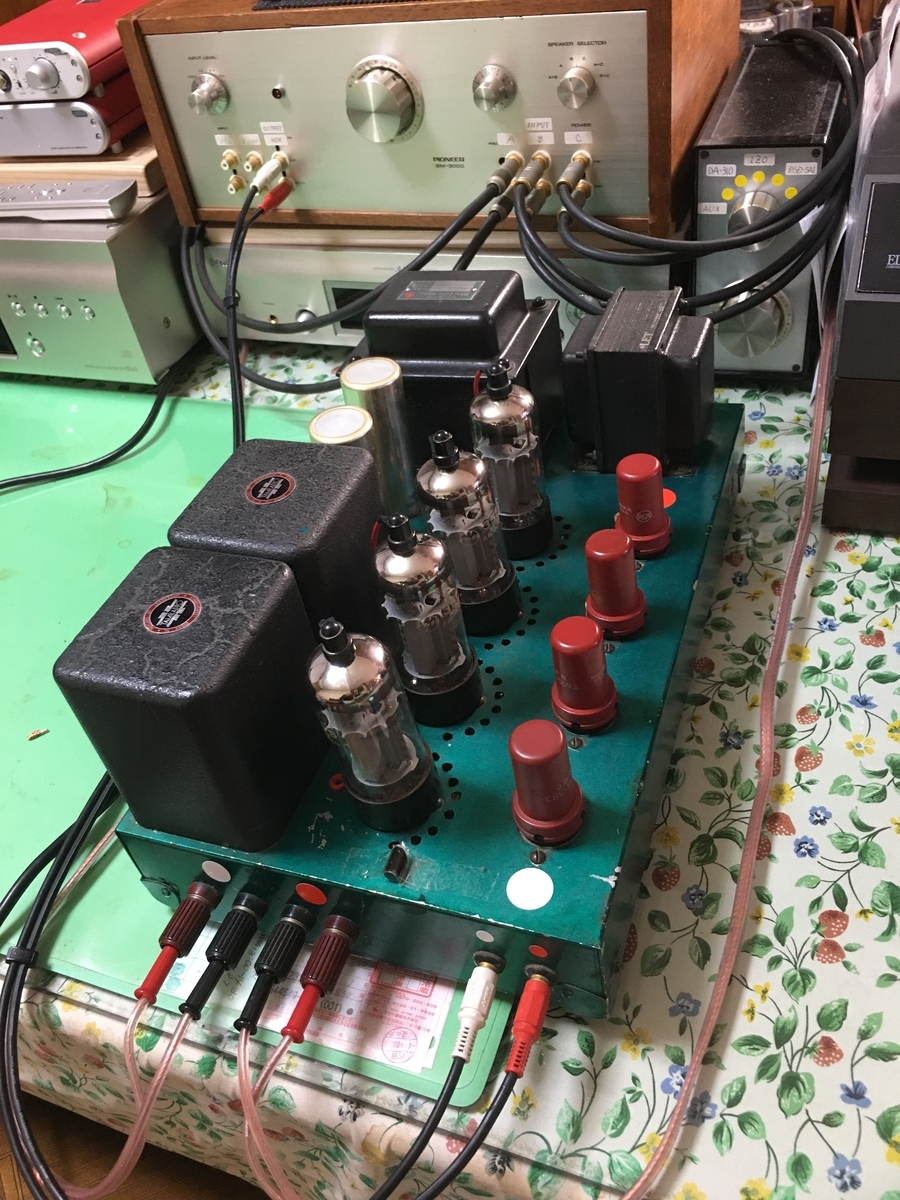

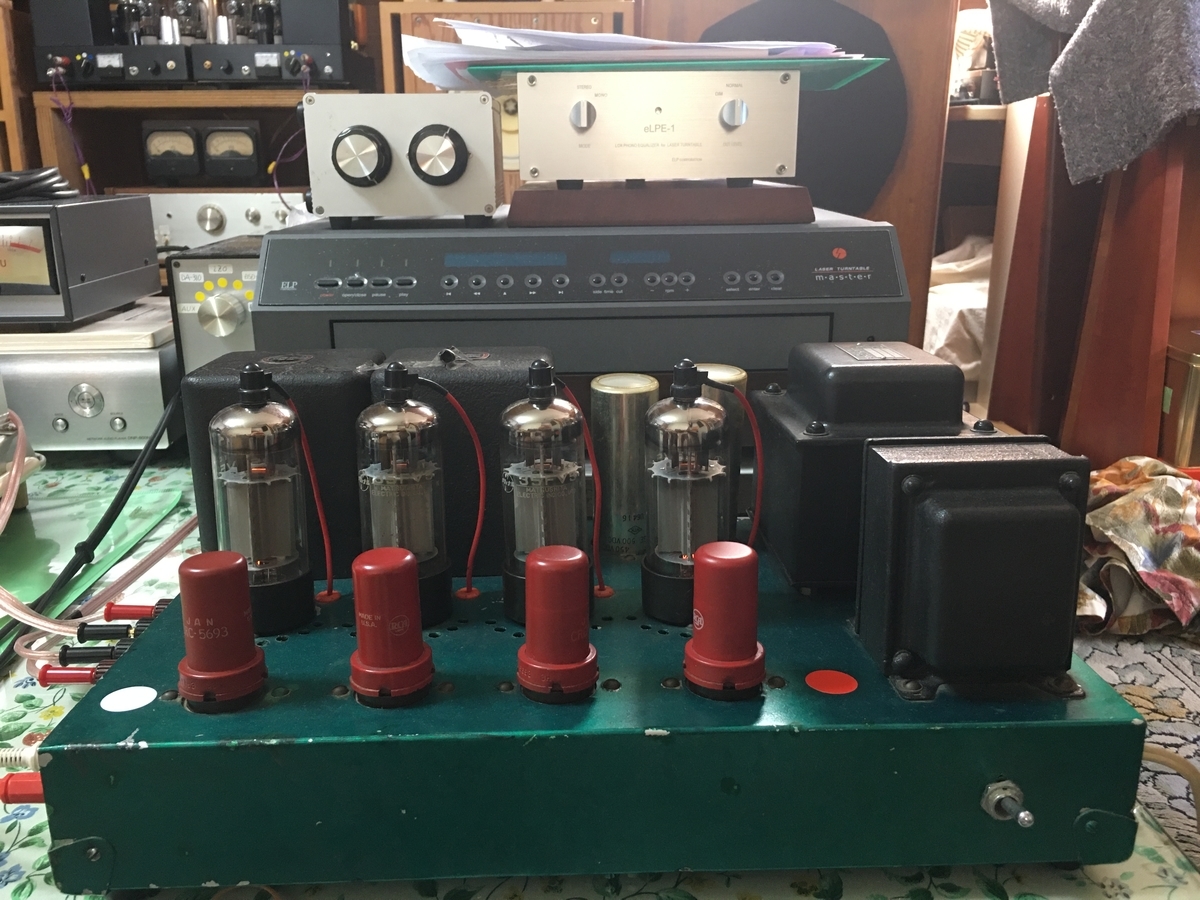

現物の写真、このアンプは既にオーディオ友のもとに嫁いでいます。

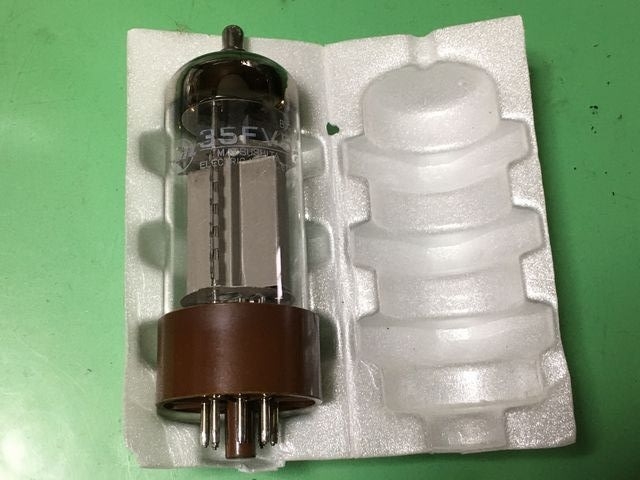

35FV5は黒袴です、

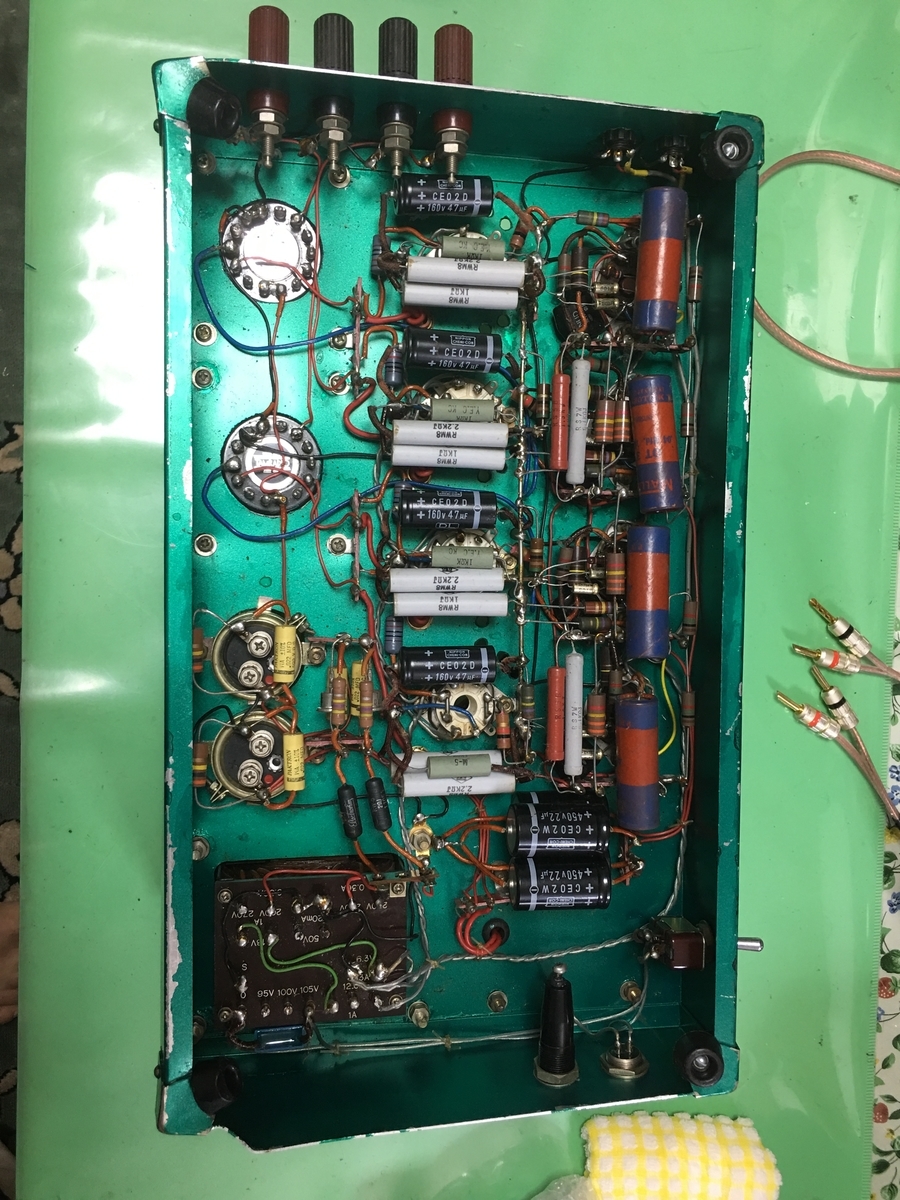

製作者は不明ですがベテランの製作らしく丁寧に配線されています

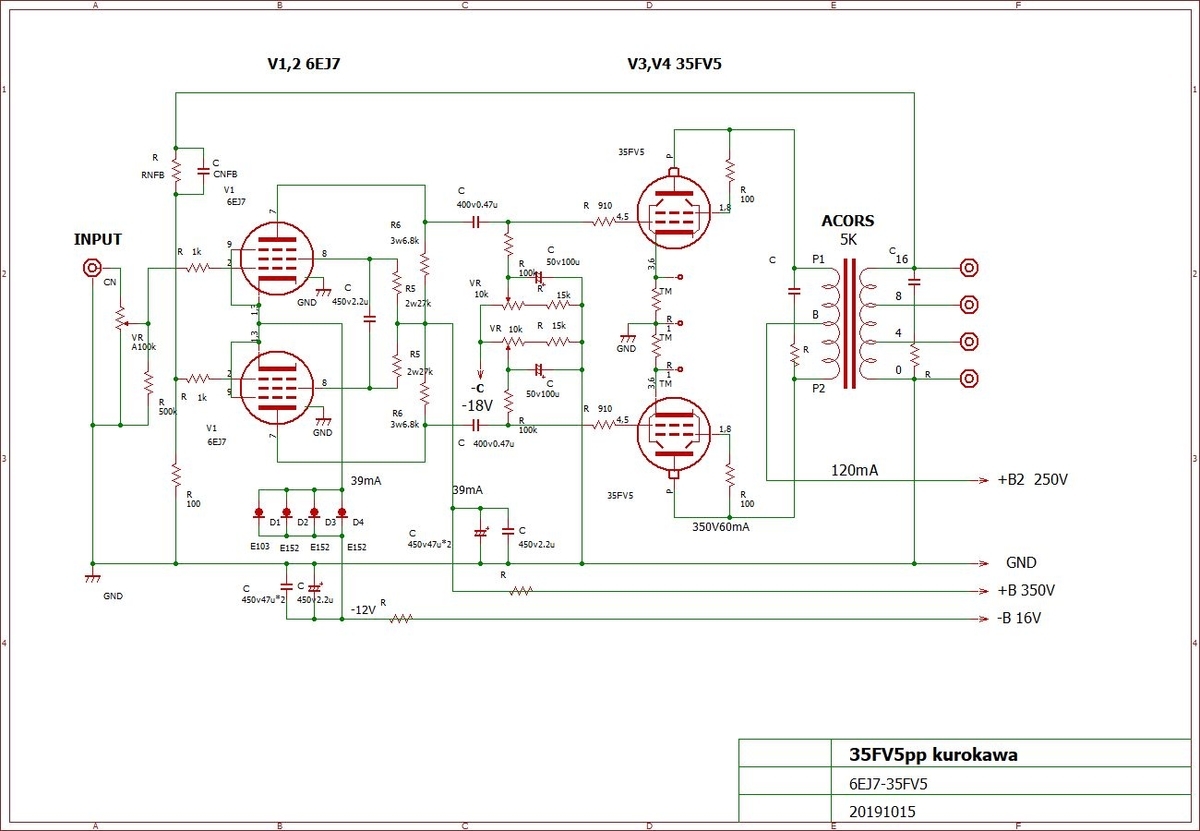

当方自作予定の回路図案（未製作）
