808seの製作②
おはようございます。今日は日曜日なので作業は控え、他のことをしますので「808se]の製作予定回路を掲載しておきます

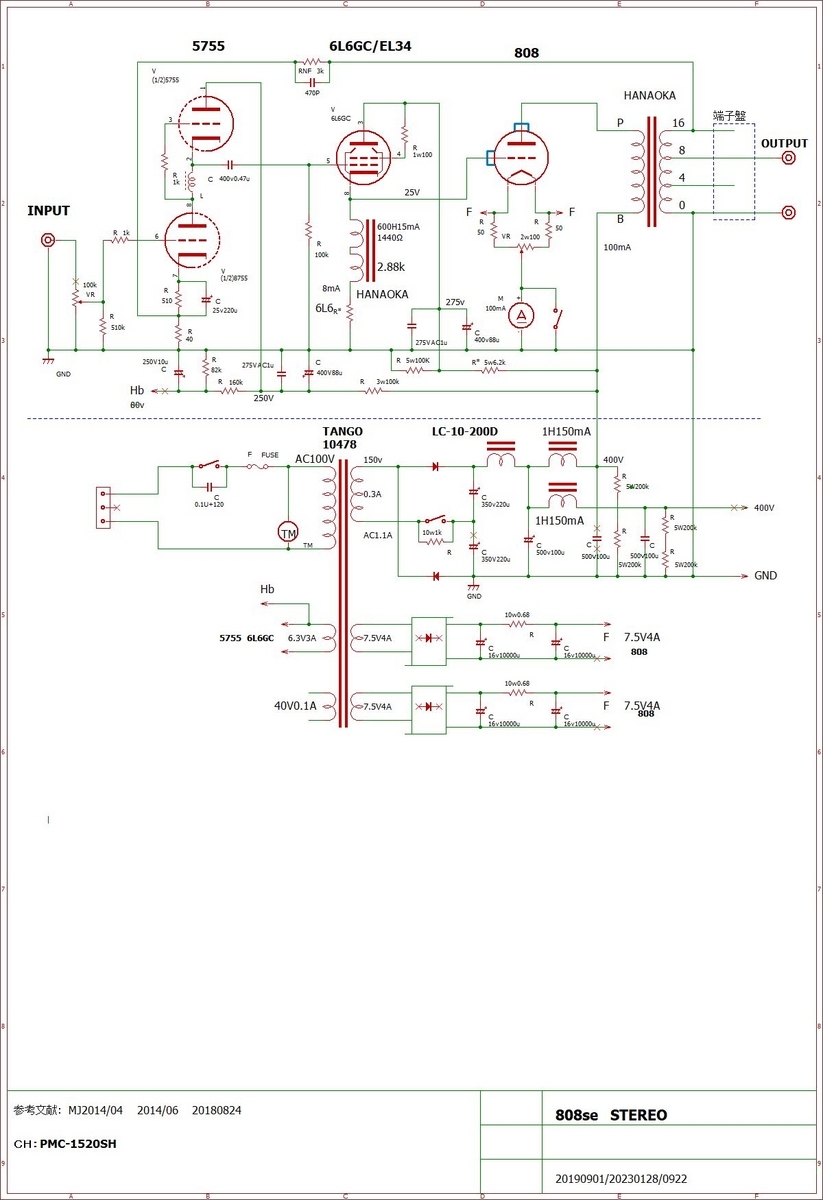

製作予定回路図
808はプラスドライブですので、ドライバーには6L6か6CA7を使います。
808の動作条件は
Ep=400V
Ip=100mA
Eg=25V
最大出力=10W
増幅段は手持ち品5755をSRPPで起用しました。12AX7でも良いですが、ソケットピン接続が違いますので差し替えはできません。
電源トランスは特注品、中古品をゲットしたもの。
+Bにタイマーによる遅延回路を入れてます。
