6336A/Bpp製作構想

6336A/Bpp製作構想

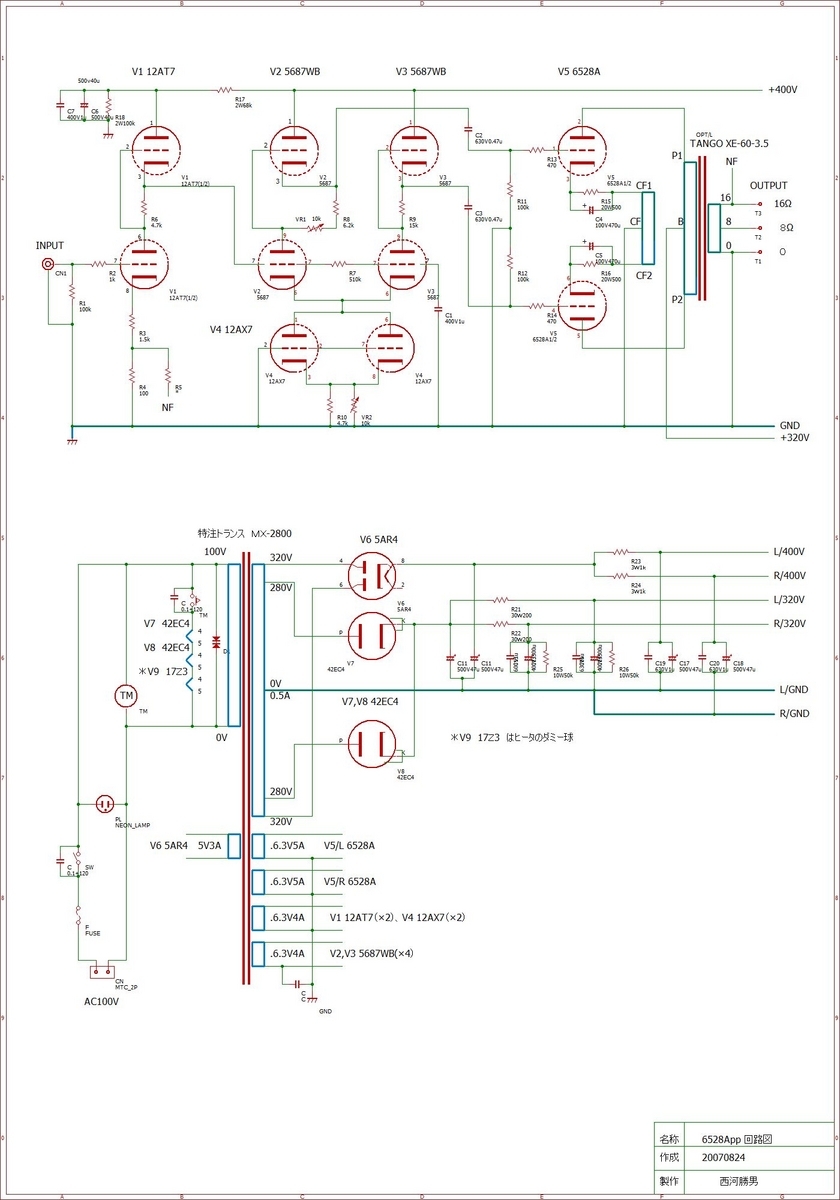

2007年ころに製作した6528Appの回路図

OTLアンプの発想で回路設計しました。

6528Aは6336Aのハイμ管ですが、

出力管は6528Aと6336Aを想定して増幅段は6336Aにも適合するようにしています。

今この回路図を見ると出力管が自己バイアス動作にしているが検討を要するところです

製作したアンプの写真が見当たりませんが、出てきたら追加します。

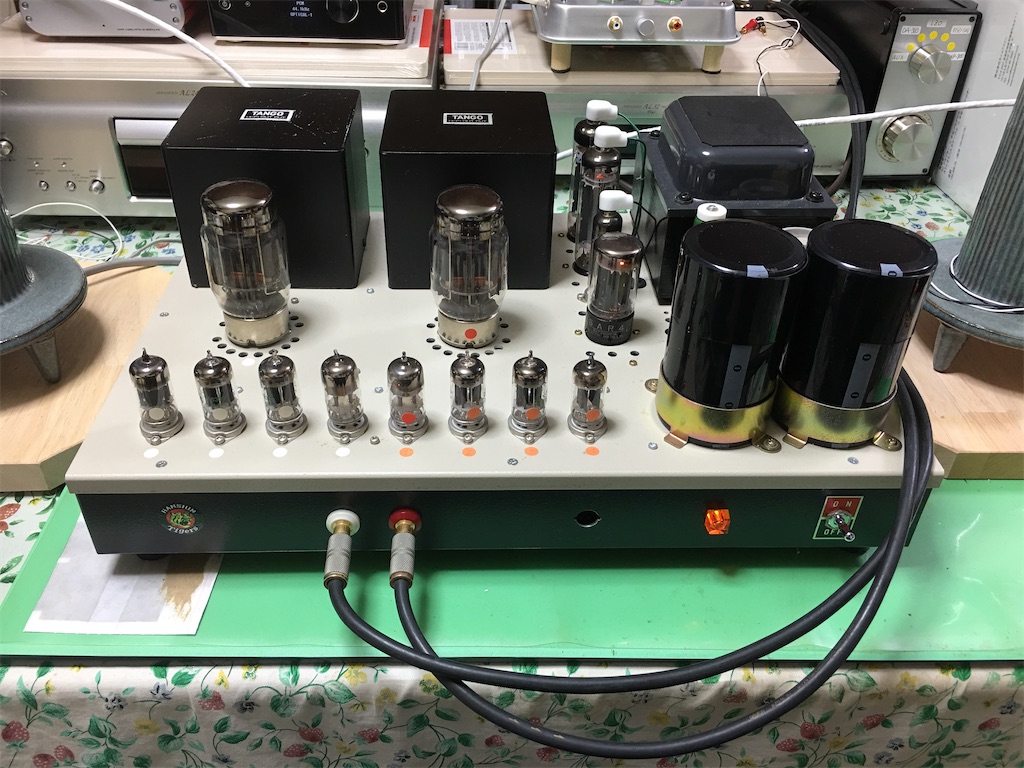

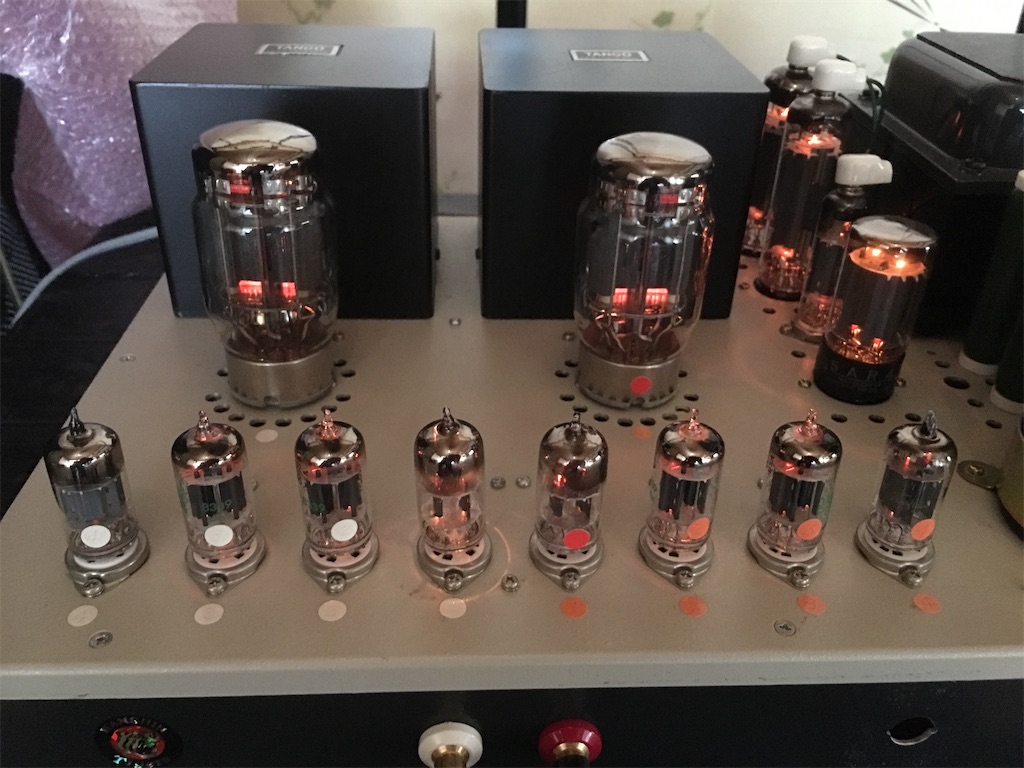

写真がありました。

回路設計の参考にしたい

管球王国27号
