50C5(T)×4×2 P-SRPP 製作構想 予定回路
今回の製作に当っては可搬性も考え、重い電源トランスを使わないトランスレス(PTL)としました。
若いころに作ったのもトランスレスでしたから、原点に戻ったとも言えますが、初作品では、予算の関係でPTLにしましたが、今回は軽量化のためにPTLにします。

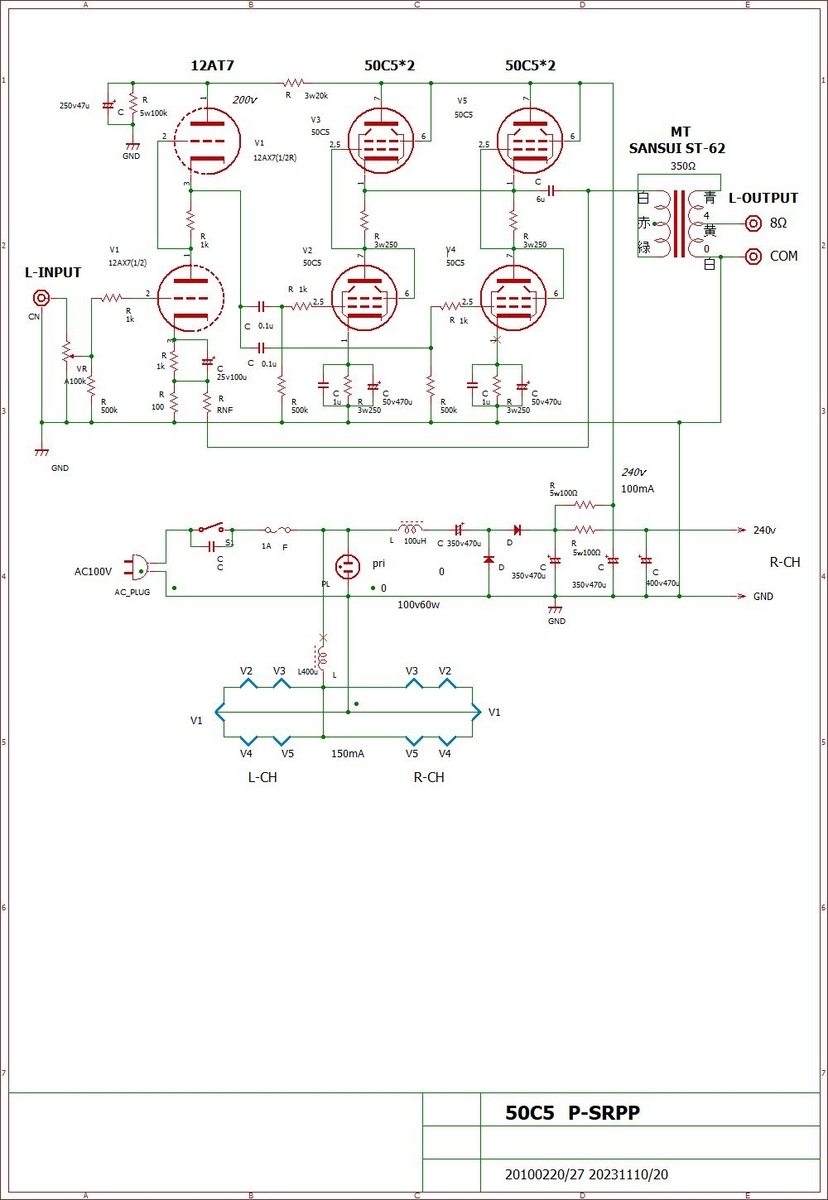

出力段は50C5パラレルSRPP(P-SRPP)にしますが、このパラレル接続の仕方に検討課題がありますが、今回は回路図のようにしてみました。
真空管50C5は7ピンMT管ですが、あまり人気がないので安価ですからもっと活してほしい球です
真空管 50C5は下記を参照してください
https://tubedata.jp/sheets/093/5/50C5.pdf
三結データはこちらにあります、
