夏用真空管アンプ(1)
GWがスタートしまたが、今年は家篭りですね。
これから夏場に使うアンプのテストをしましたので、それらのアンプを順次掲載します。
①50C5 SRPP OTL
このアンプは、若い頃に製作したものを思い出しながら作りました。
当時はスピーカーインピーダンスが200Ωや400Ωが発売されていて、400×2で800Ωとして使いました。
何度か引越しした折に処分してしまいましたが。
このアンプの良さは、小型軽量、トランスレス、
OTL-PTLにした最初のステレオアンプです。高価なOPTやPTを使わないので、極めてローコストで実現できました。
これに、AMラジオ受信機(ラジオ)を繋いで音楽を楽しんでいました。

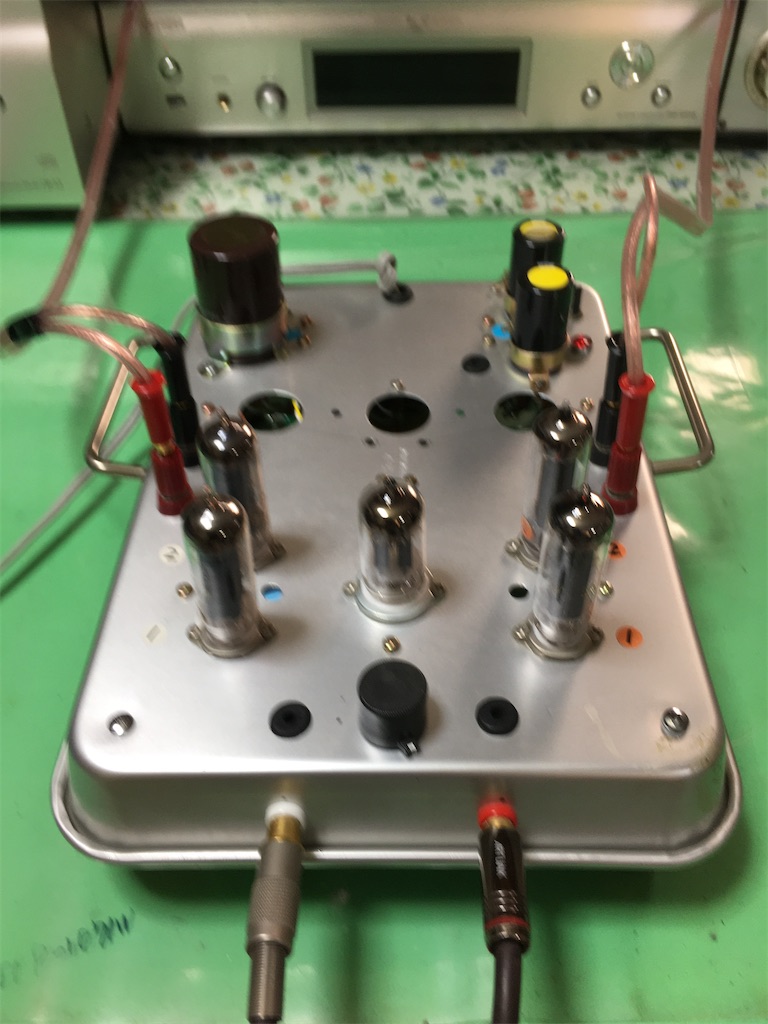

作ってから何度か改造しているので、不用な穴が空いたままになってます。
今は、100Vの絶縁トランスを使ってますが、これはうっかり防止のためです。
シャーシは料理用のアルミパッドです。

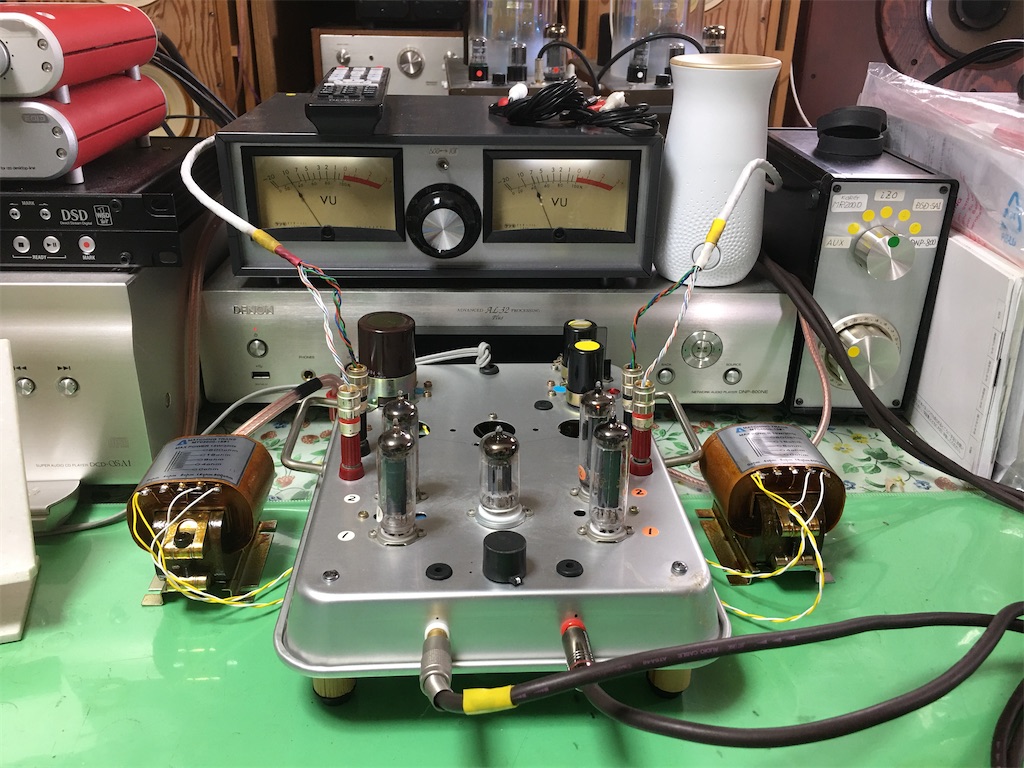

下の写真は、左右に見えるマッチングトランス600：4-8-16Ωのテストをしています。

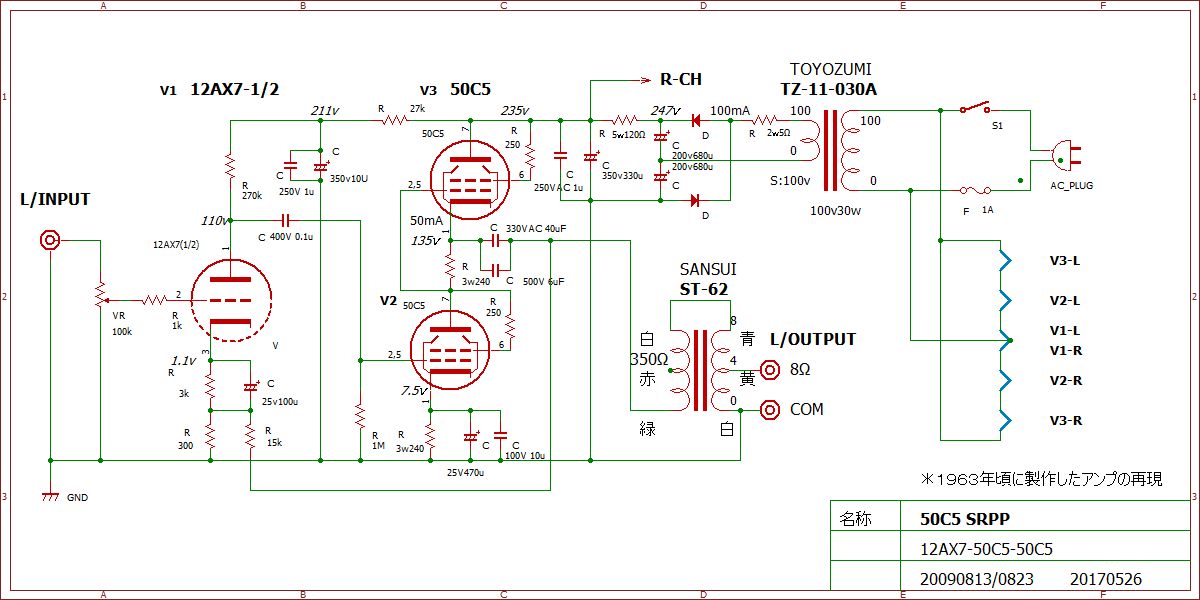

参考までに回路図を
マッチングトランスは山水ST-62を使っています。PTが入っていますが、PTを省略してもACラインの極性を合わせれば大丈夫です。参考例ですので製作する場合は自己責任でお願いします。
