真空管アンプ製作回路
（57) 26HU5(T)×8 OTL mono 2台
（58) 36LW6(T)×8 OTL mono 2台 の製作
醍醐LPレコードコンサート用に製作したハイパワーOTLアンプ、製作過程はこのブログ内に掲載している
Woody & Allen さん製作の３ウエイスピーカシステムを広い会場で十分鳴らすためである（使用スピーカは写真参照）
コンサートに使うので家庭用とは違いそれなりに配慮する必要があった
簡単に言うと
①８時間連続運転しても極めて安定に働くこと
②音が良いこと
③広い会場で十分なパワーがあること
これまでに使っていた 6C33C-B×8 OTL-PTLアンプでもよかったが、スピーカ４本を鳴らすには、違ったアンプと併用しなければならないのは、いささかまずいと思っていた
そこで上記①～③を考え、新たに大型水平偏向出力管26HU5と36LW6を起用し、最大出力：80W/8Ω以上を目指した。
大型水平偏向出力管を使ったのは、6C33Cではいささか動作に不安定の心配があり、コンサート開催中に不調になる恐れがあったからと、同じアンプをもう一台作る気がしなかったからである。
ということで都合4台の大出力OTLアンプを新しく製作することになった
出力管は①②台目が26HU5(T)、③④台目が36LW6(T)で製作した。これは出力管が違うだけで増幅段は同じ回路構成にした。
回路図
この回路は、私がこれまで製作したOTLアンプの集大成でもある
少し説明を加えると
①真空管抵抗回路にする：これは信号が通る回路に10ｋΩ以上の抵抗を使わない。高い抵抗値に信号が通ると信号劣化が起こる。（この現象はOTLでないとわからないかも）
②打消し回路はBPN方式にする：いくつかの打消し方式があるが、ケミコンを使う簡単なブーストラップ式より（ケミコンを使わないから）有効な方法
③モノラル構成2台にする：ステレオ構成では、チャンネルセパレーションに課題があり、しかも最大出力時に出力が低下する、重い1台より軽い2台が運搬設置がらくである。
ほかにも理由があるが割愛する
これらの4台のアンプは2023年12月の第50回醍醐LPレコードコンサートに1回使っただけになったが、製作者としては、最終回に間に合っただけで良かった。
今は、自宅休養しているが、近いうちに働いてもらいたいと準備している。
回路図：
増幅段が通常のOTLアンプとは少し違って複雑に見える、出力段をCFドライブしているが、これは大出力時安定動作のために入れたもの

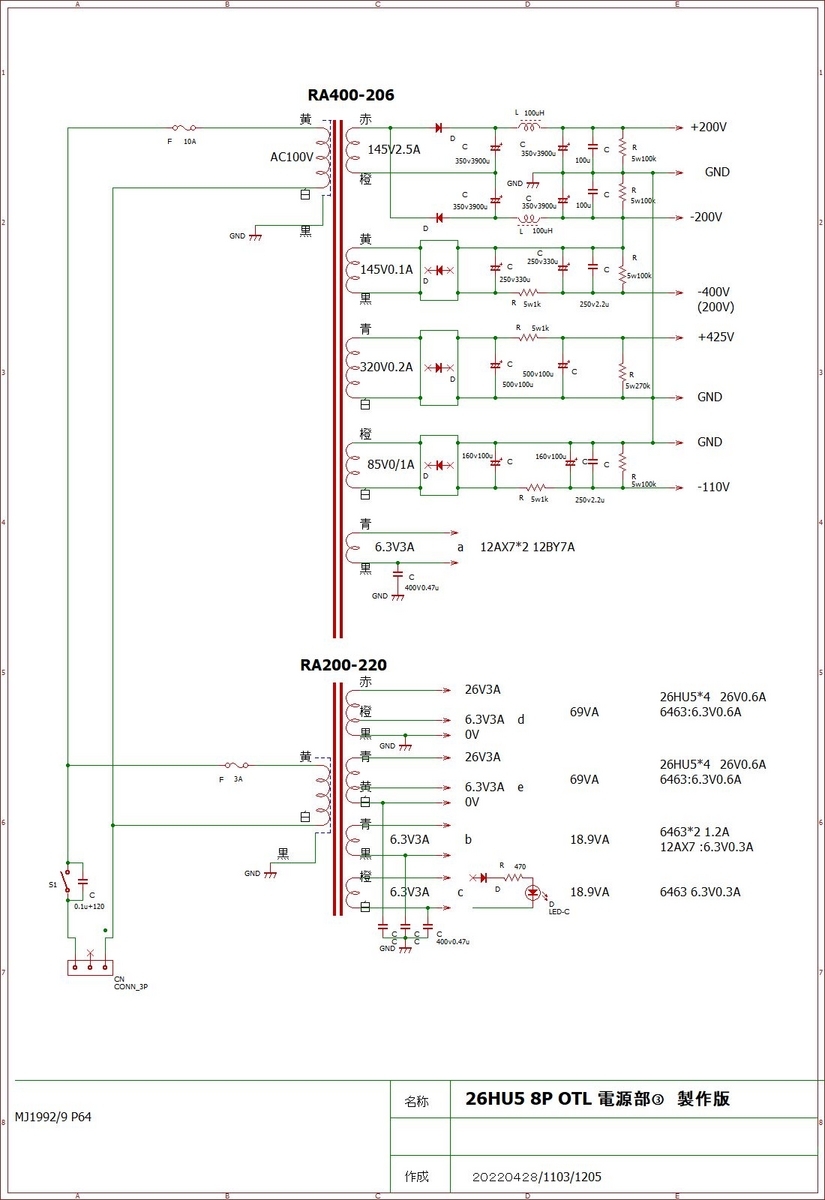

主電源トランスは500WクラスRコア製、ヒータは別のRコアトランスを設けた、これにより主電源のレギュレーションがよくなり動作安定を図った。
ヒータ電源トランスは、出力管をパラレル点灯するようにした（通常は球を直列にしてAC100Vから点火する）これは動作中に万一1本の球のヒータが断線しても残りの球で働くように配慮した

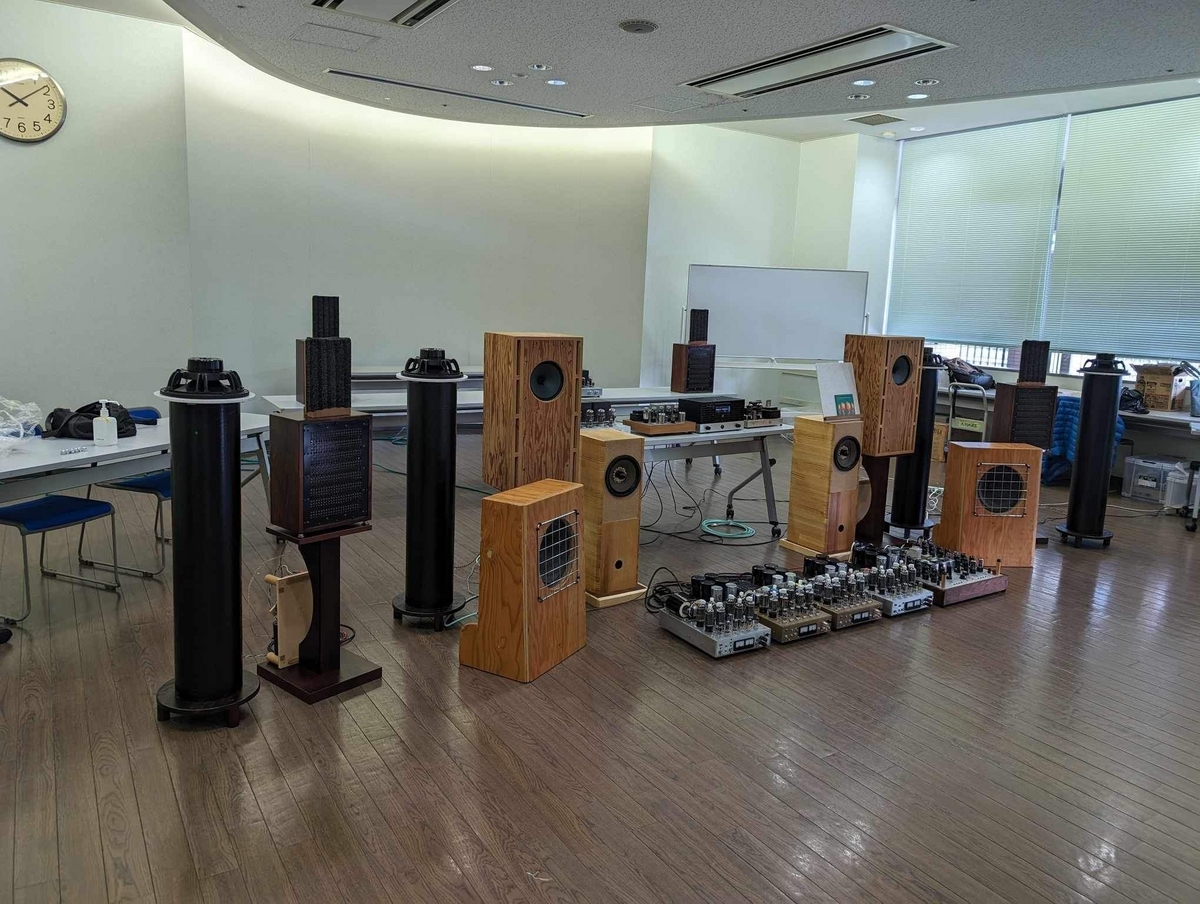

第50回醍醐LPレコードコンサート風景
（第50回で閉幕しました）
シャーシ色、内側2台茶色が26HU5、外側2台アルミ地色が36LW6
先に製作した26HU5
後から製作した36LW6
これまでに活躍した6C33C×8 OTL-PTL
今は、6C33Cを他へ回してしまったので、球なし状態で休眠中。
