武末型6080×2×2OTLの点検調整：回路図

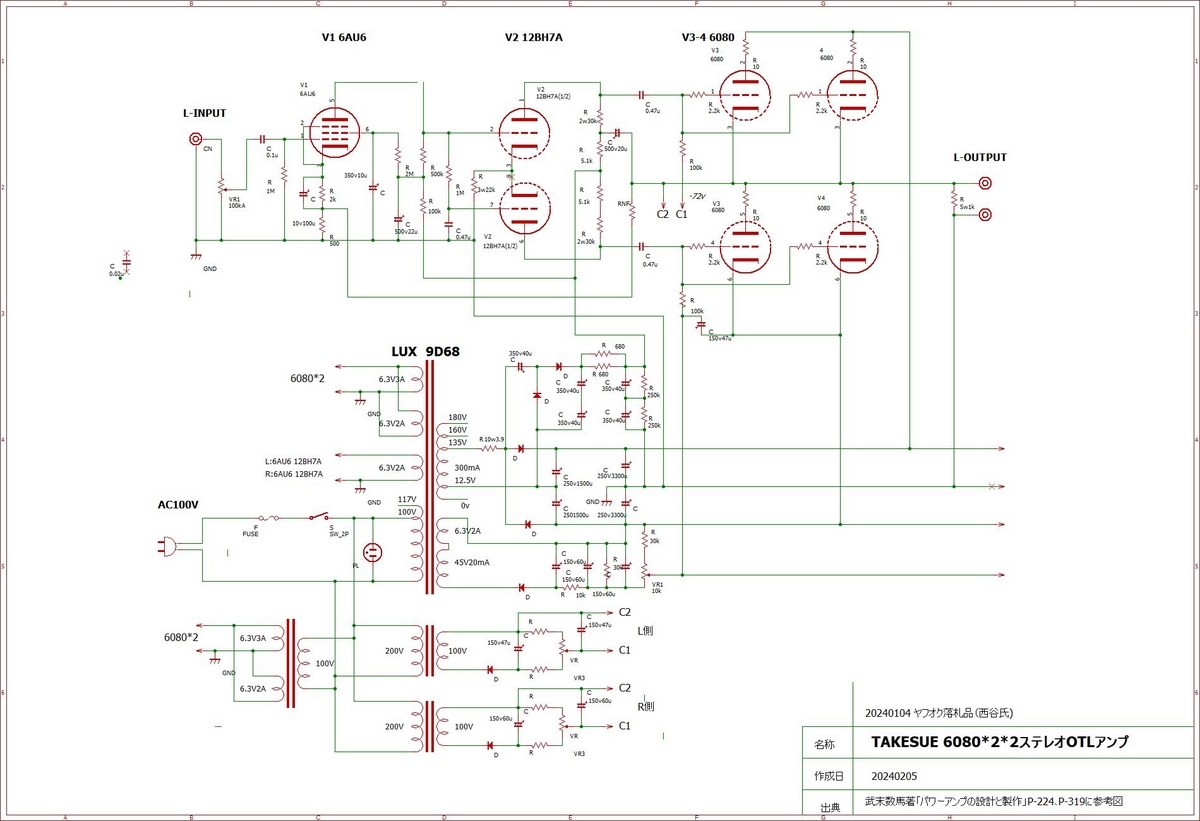

現物を見ながら回路図を作成しました
こうなっているであろうとしているところもあります
電源回路がちょっと複雑です
数値が見にくいところは記載してません。
2枚目に武末数馬さん発表、設計製作のオリジナル回路を掲載しました。電源回路はかなり違いがありますが、全体としてはよく似ています。
あくまで参考に。
武末さん発表の回路図
出典：パワーアンプの設計と製作
