12月8日（日）カナックホール開催

真空管アンプの会

参加品　真空管8B8×8　全段差動ステレオアンプ　発表資料

アンプ外観

シャーシは料理用アルミトレイを利用

元の8B8ppを改造したが、8B8が4本増えたのでトランスのヒータ容量が不足するため8V3Aトランスを追加した

OPTはArito's Lab製DE-8K7W

8B8が8本も並ぶと見ごたえがある。

（注）8B8はおなじみの6BM8より6BM8安価でヒーター8V管、16A8、32A8などの一族管がある。

手前の4本は増幅回路、後ろの4本が定電流回路

ハンドパワーで運ぶのはこれが限界だ～

増幅、定電流回路とも同じ8B8を使っている。通常なら定電流回路は半導体回路にするところだが、ここは真空管式定電流回路にこだわった。

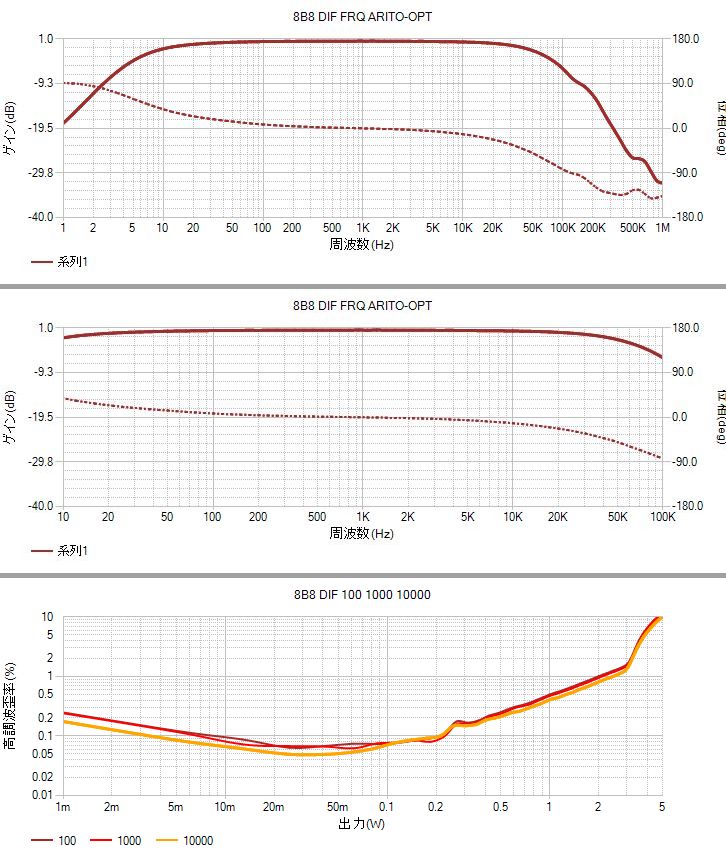

特性図

上：周波数特性は極めて優秀で、特に100kHz以上に変な凹凸がない

中：通常の10Hz～100kHzではほぼフラットである、これはOPTによるところが大きい

下：歪率は、100,1k,10kともよくそろっている、出力3W付近まで1％以下、最大出力は3.5W。

負帰還量は約５db

（0.25W付近に段差があるのは測定器のレンジ切り替えによる）
