マッキン4D32ppの修復(6)

マッキン4D32ppの修復(6)電源部の組立配線



電源部は新作しました。

以下の写真はその過程です。

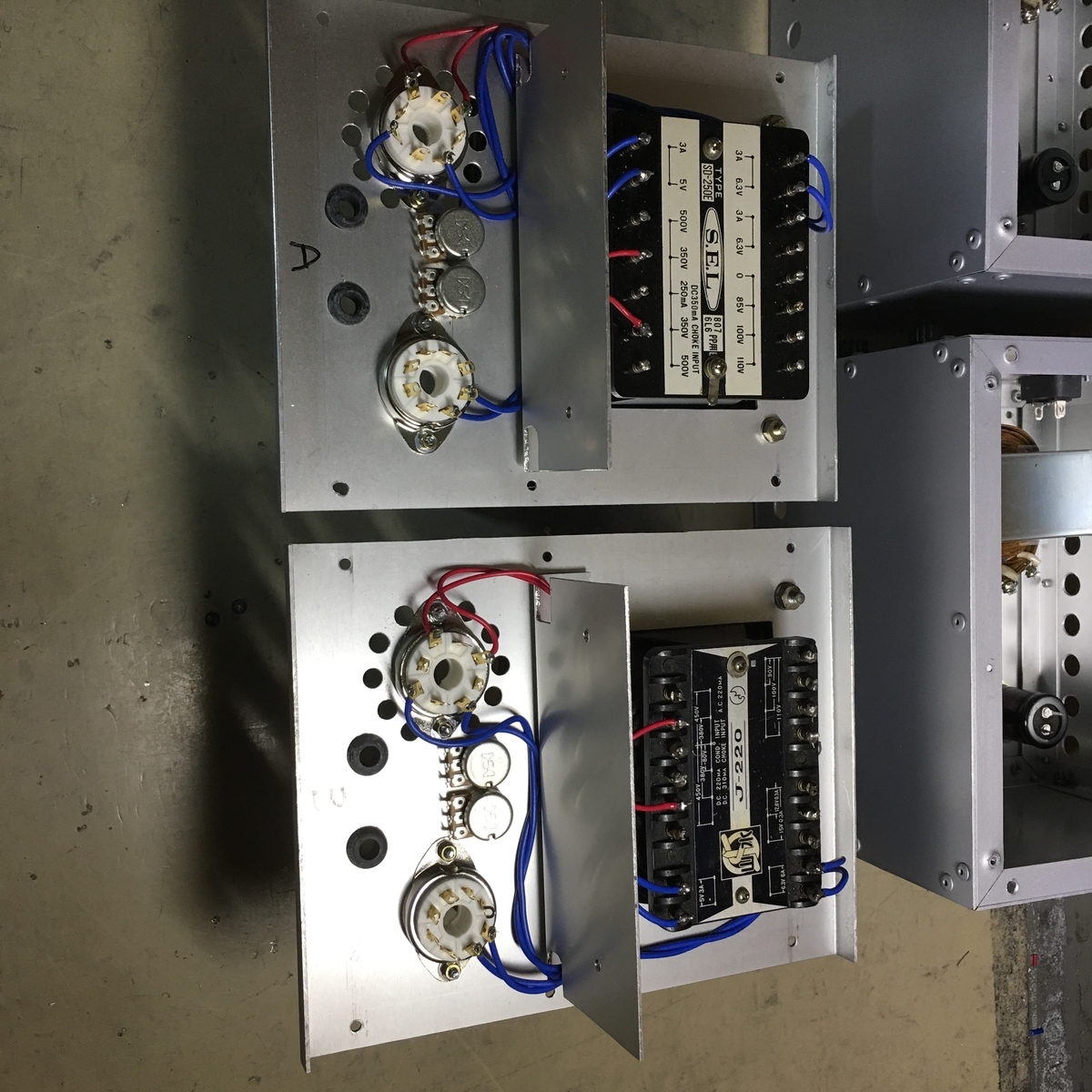

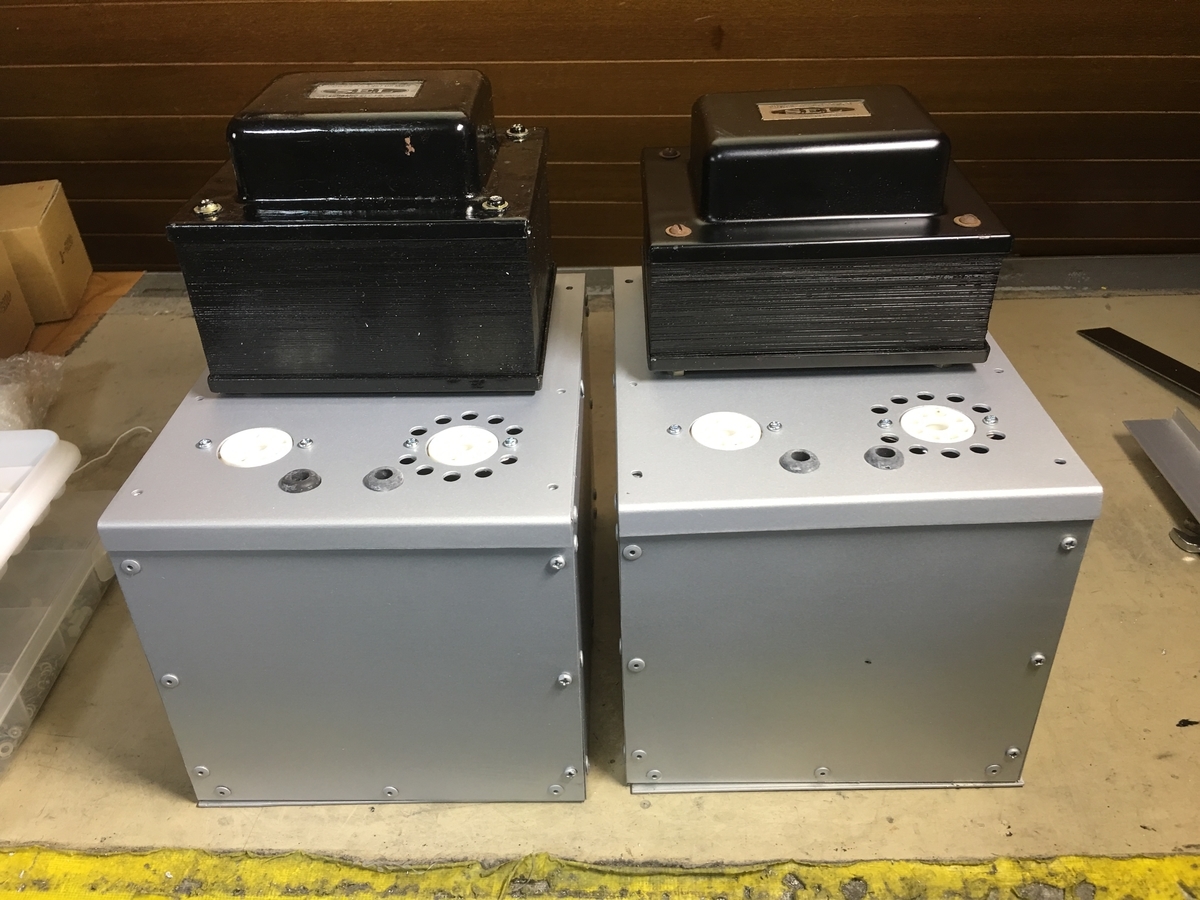

トランスの大きさが違うのは容量が違うからです。

使用真空管は5AR4と6EM7

f:id:arunas001:20191225132027j:plain

f:id:arunas001:20191225132348j:plain

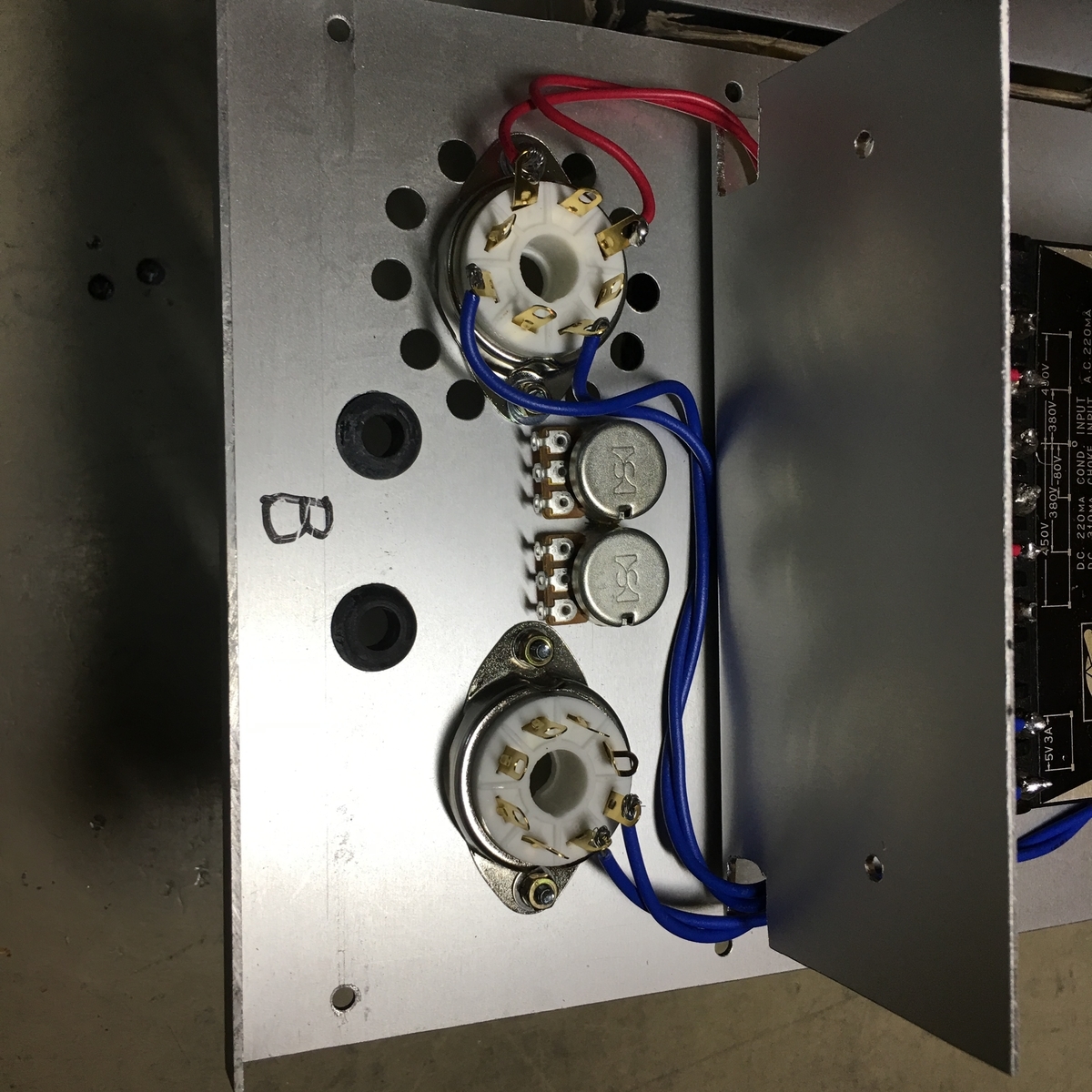

f:id:arunas001:20191225132410j:plain

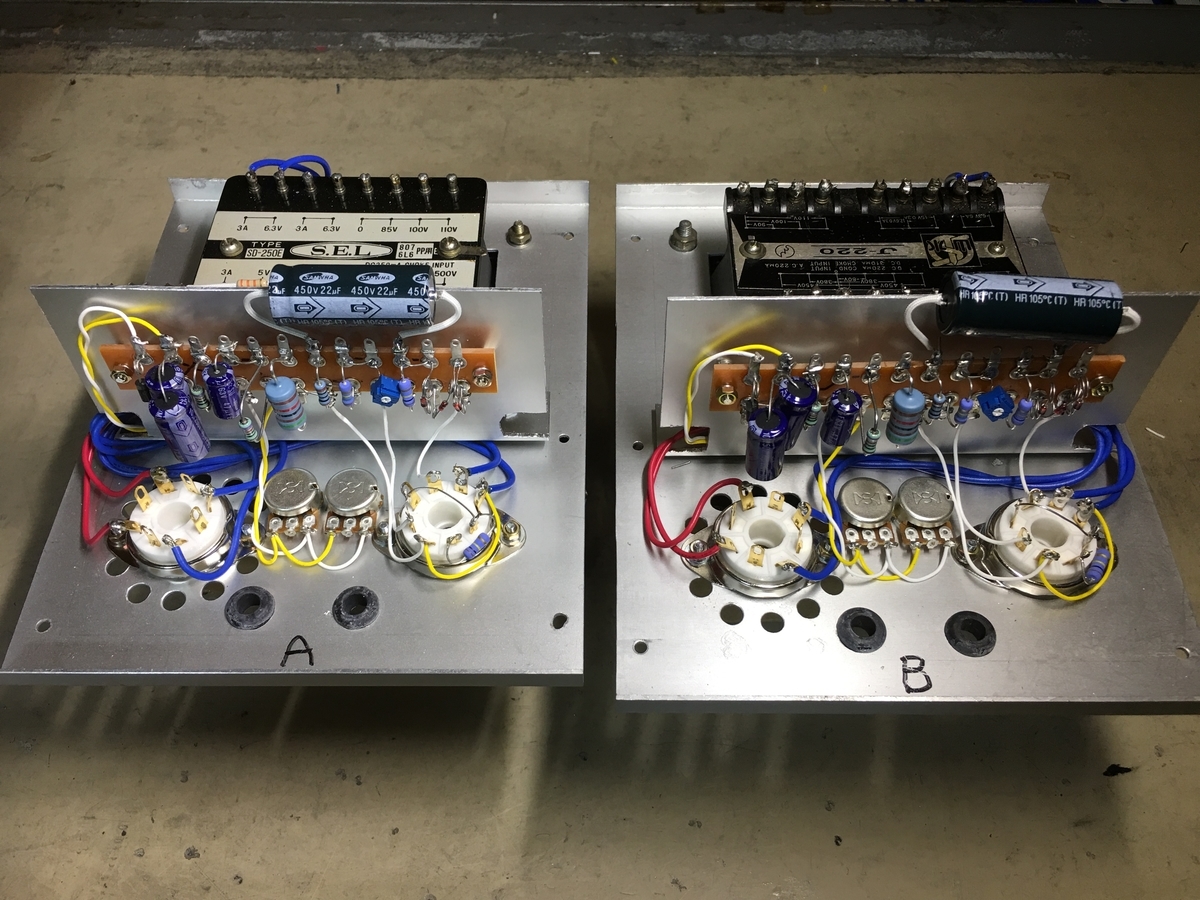

f:id:arunas001:20191225132701j:plain

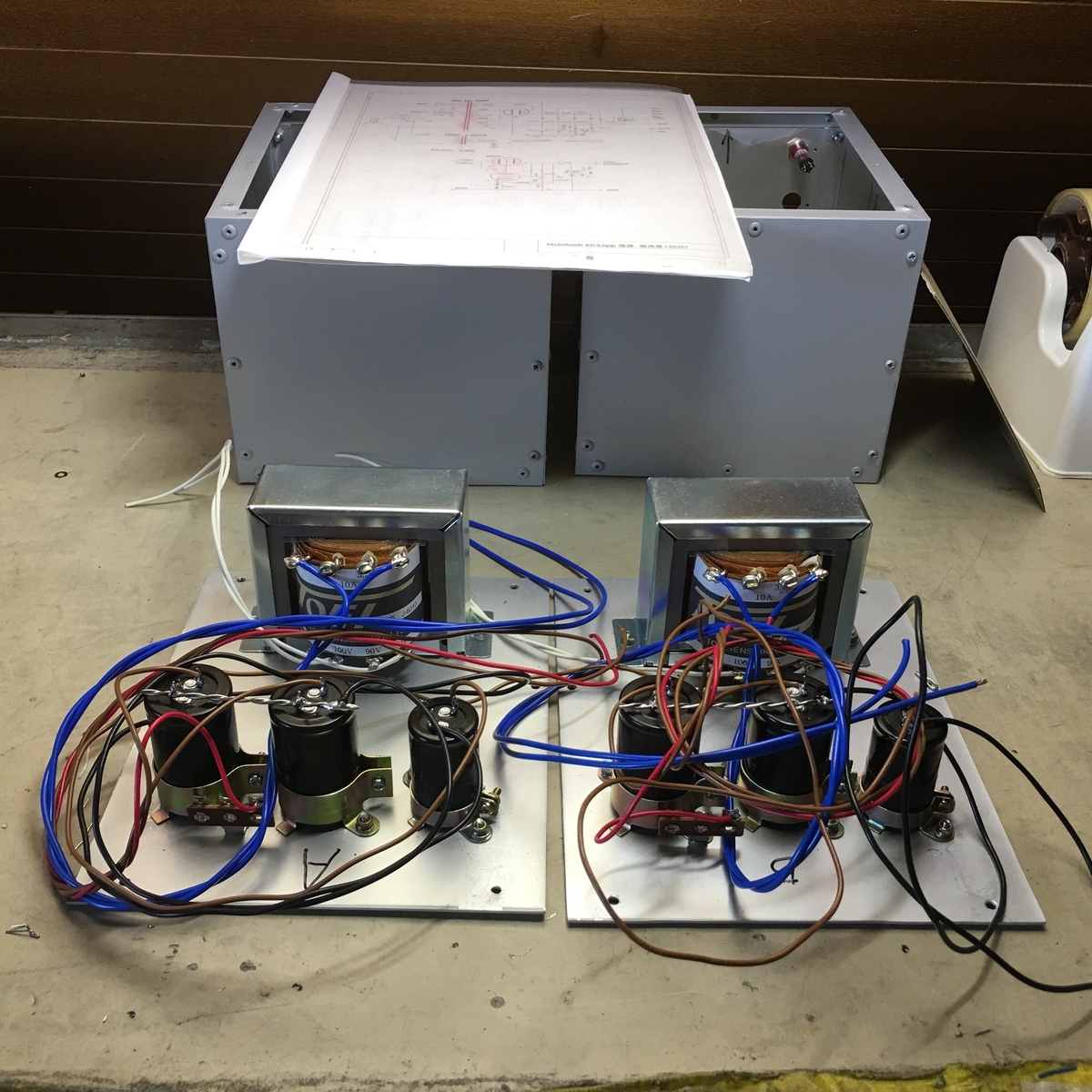

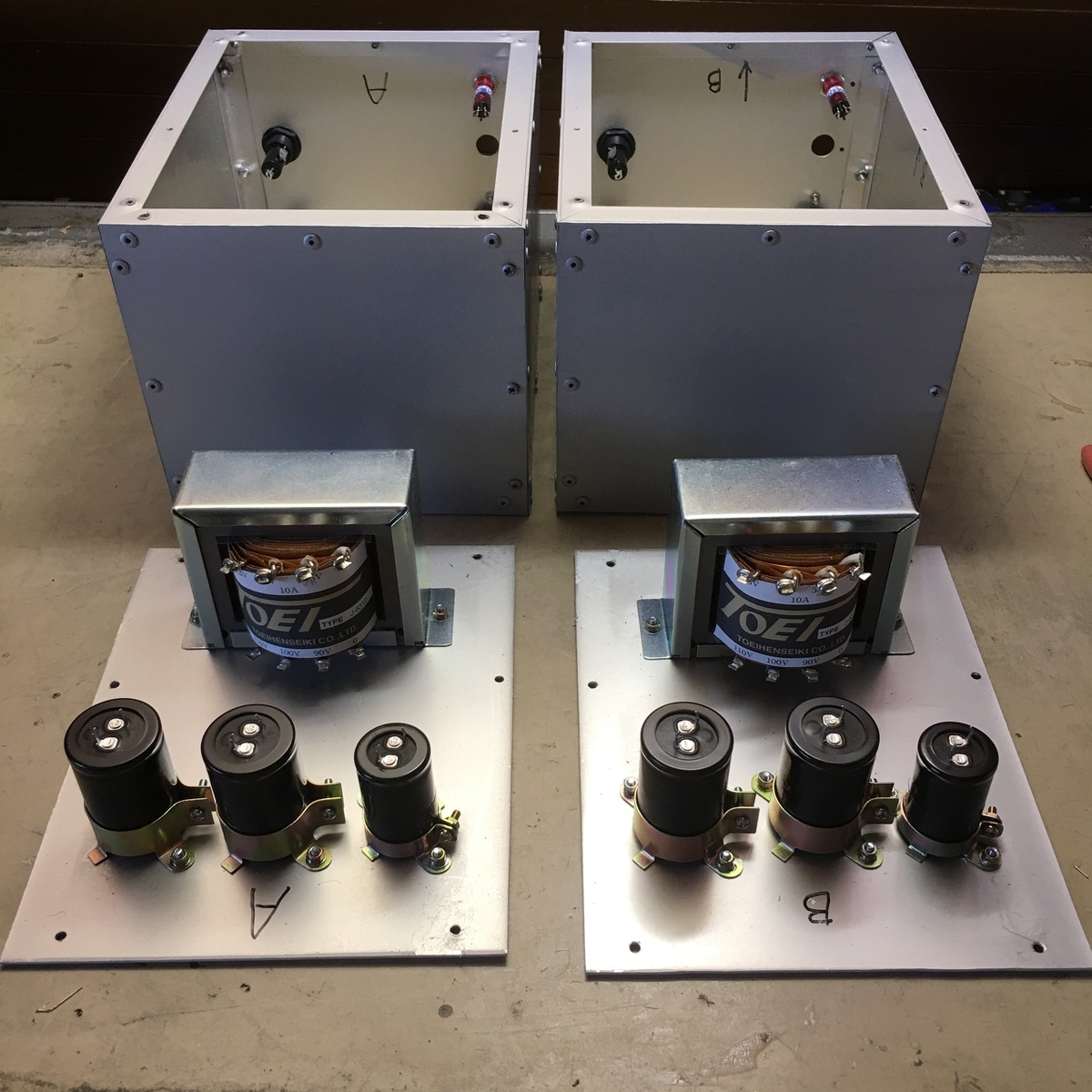

シャーシ底部分はヒータトランスとケミコンが付きます

f:id:arunas001:20191225132736j:plain

f:id:arunas001:20191225132803j:plain

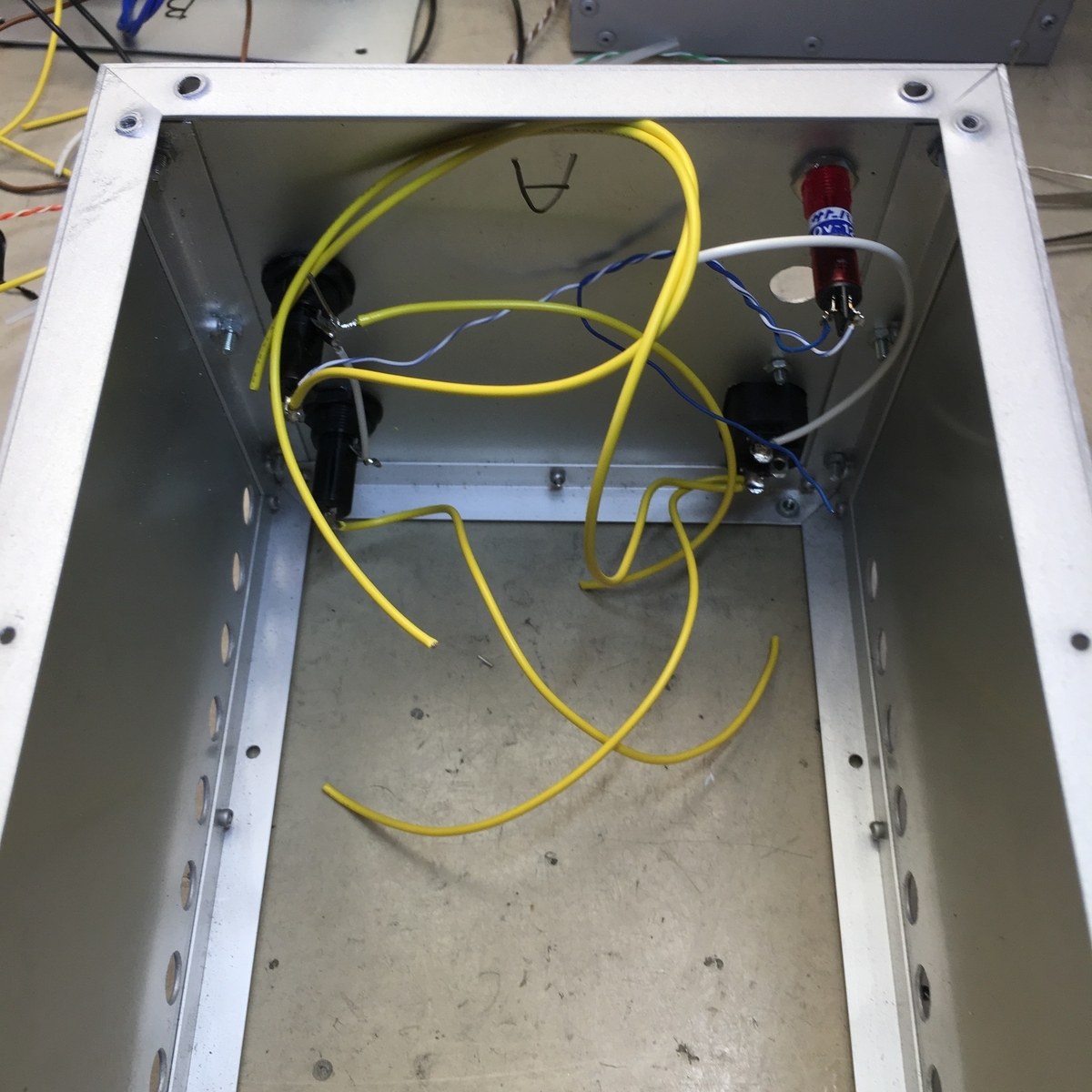

シャーシ背面のAC100Vの配線

f:id:arunas001:20191225132833j:plain

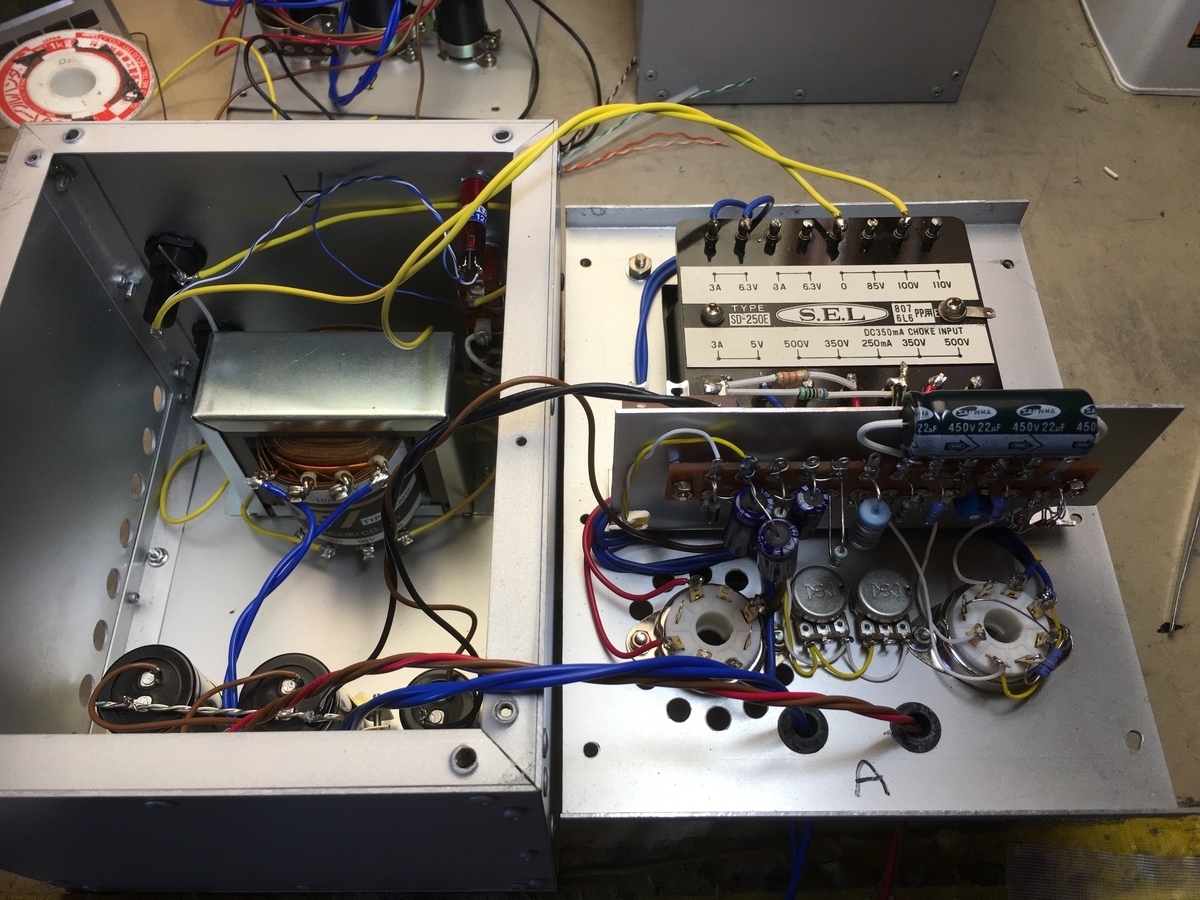

上側とドッキングしますので配線が長めになります

f:id:arunas001:20191225132849j:plain

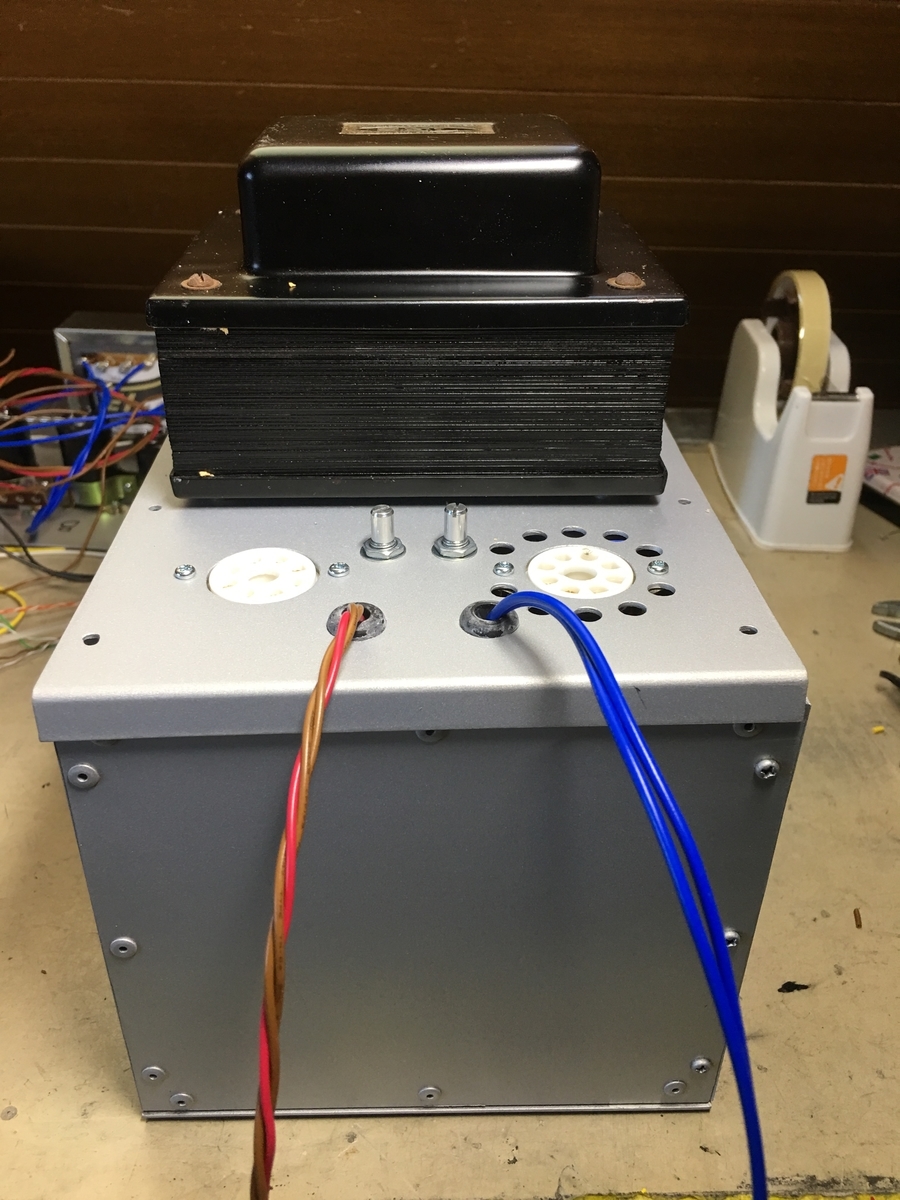

液上がるとこんな感じに

f:id:arunas001:20191225132909j:plain
