マッキン4D32ppの修復(7)

マッキン4D32ppの修復(7)

アンプ本体側の改造(1)



コネクタとスピーカ出力端子金具の加工

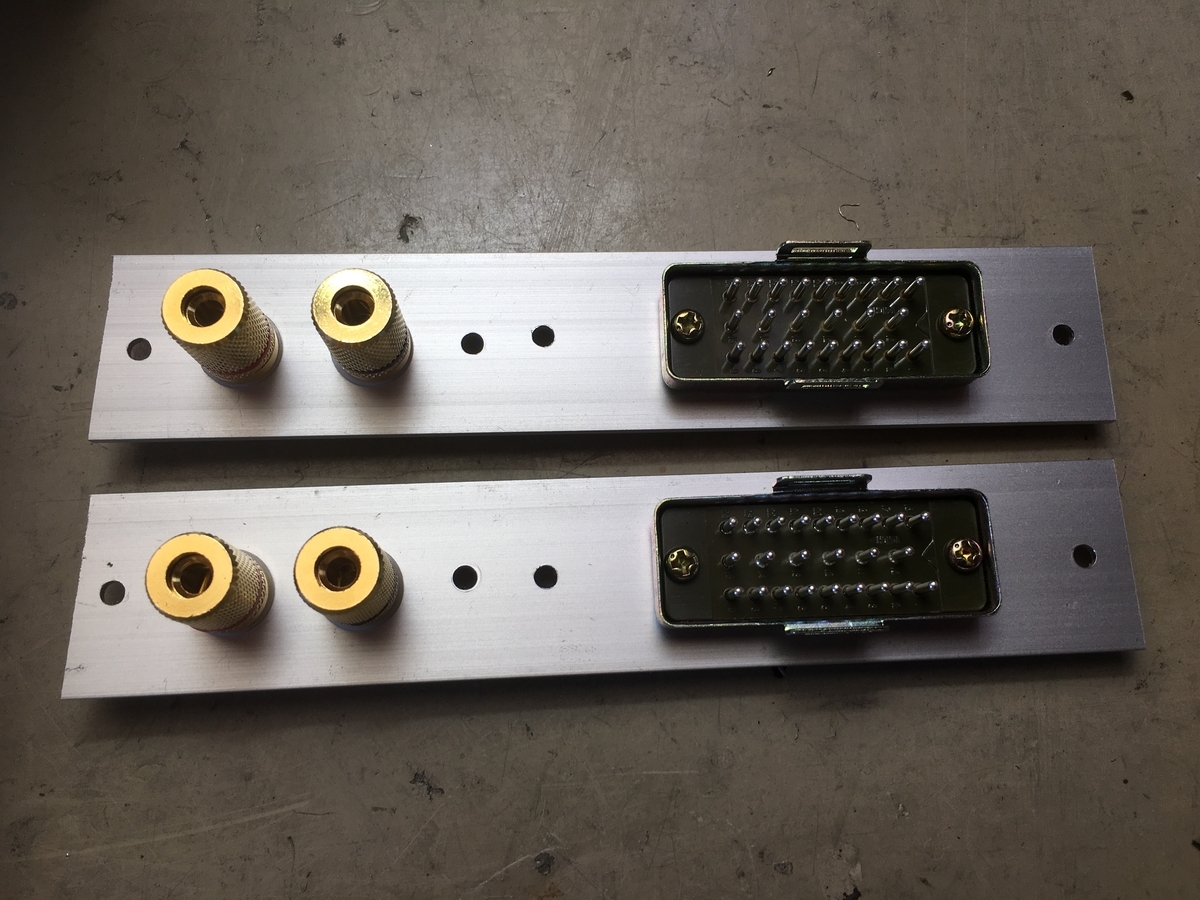

写真2枚目に見える大きなコネクターは取り替える必要があるので金具を製作、新しくコネクタとスピーカ端子を取り付けました。

取り替えたコネクターは25年ほど前に数個買ったもので、2組残してありました、現在はすでに生産中止になって入手できませんので貴重品です。

f:id:arunas001:20191225133054j:plain



右の12Pコネクタが電源、右の6Pがスピーカ関係

f:id:arunas001:20191225133114j:plain

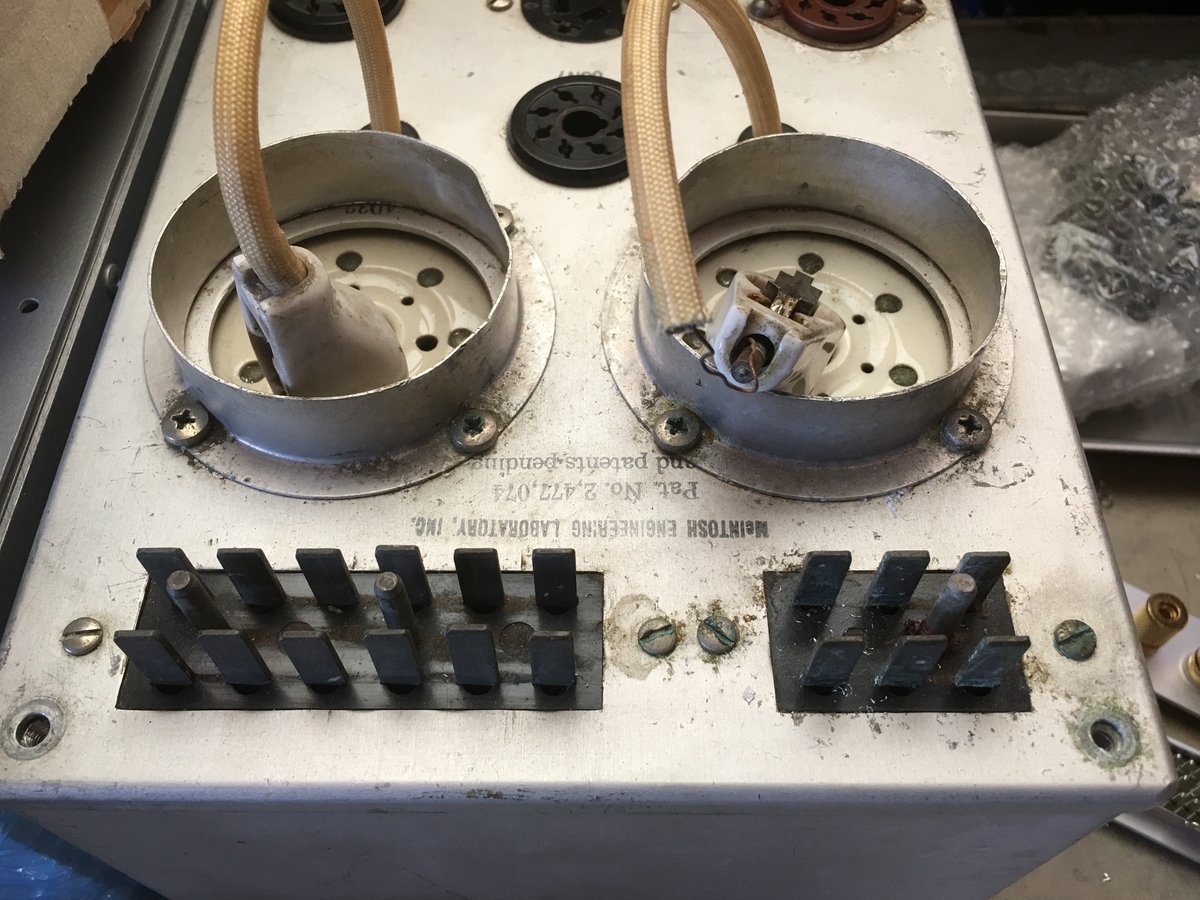

アンプ内部の破線はごちゃごちゃしている

f:id:arunas001:20191225133137j:plain

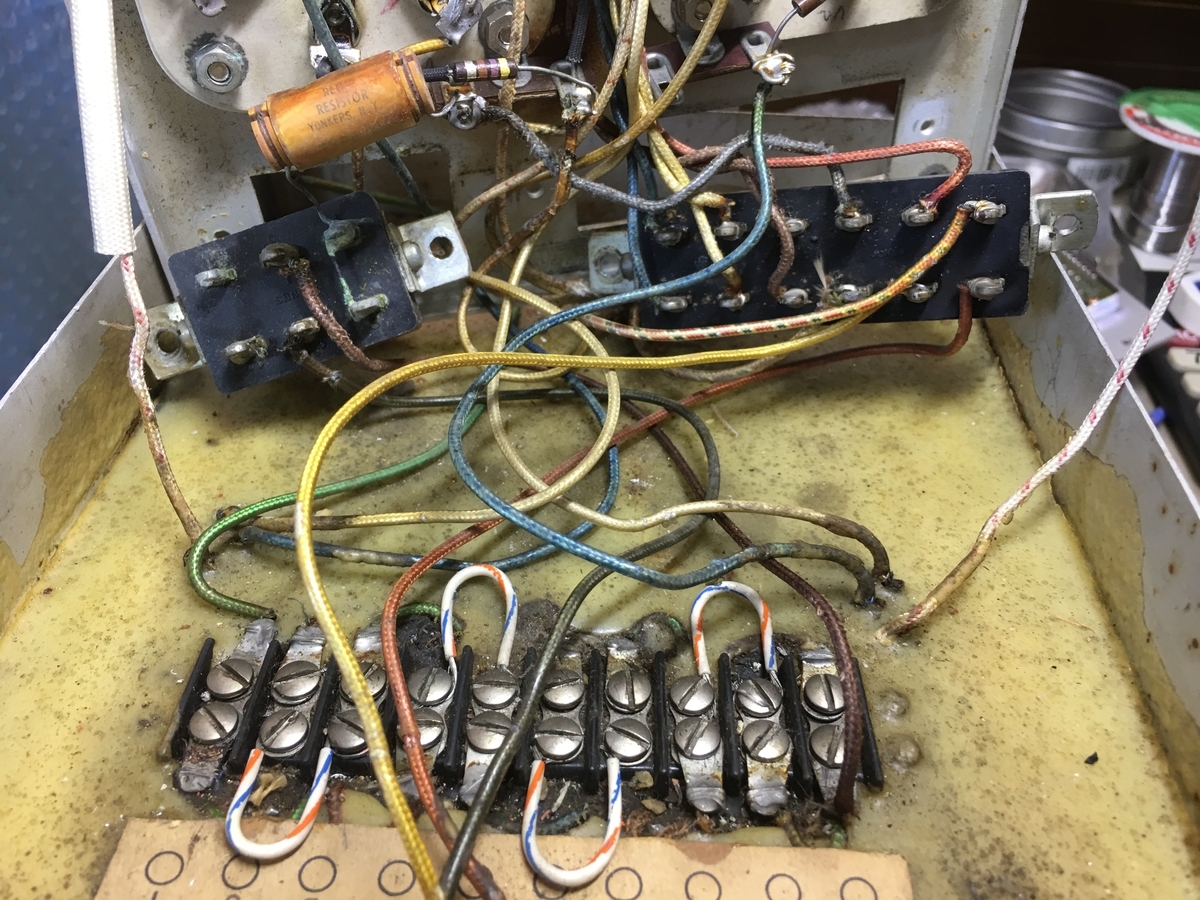

コネクタ板を取り付けて慎重に配線変更

f:id:arunas001:20191225133203j:plain

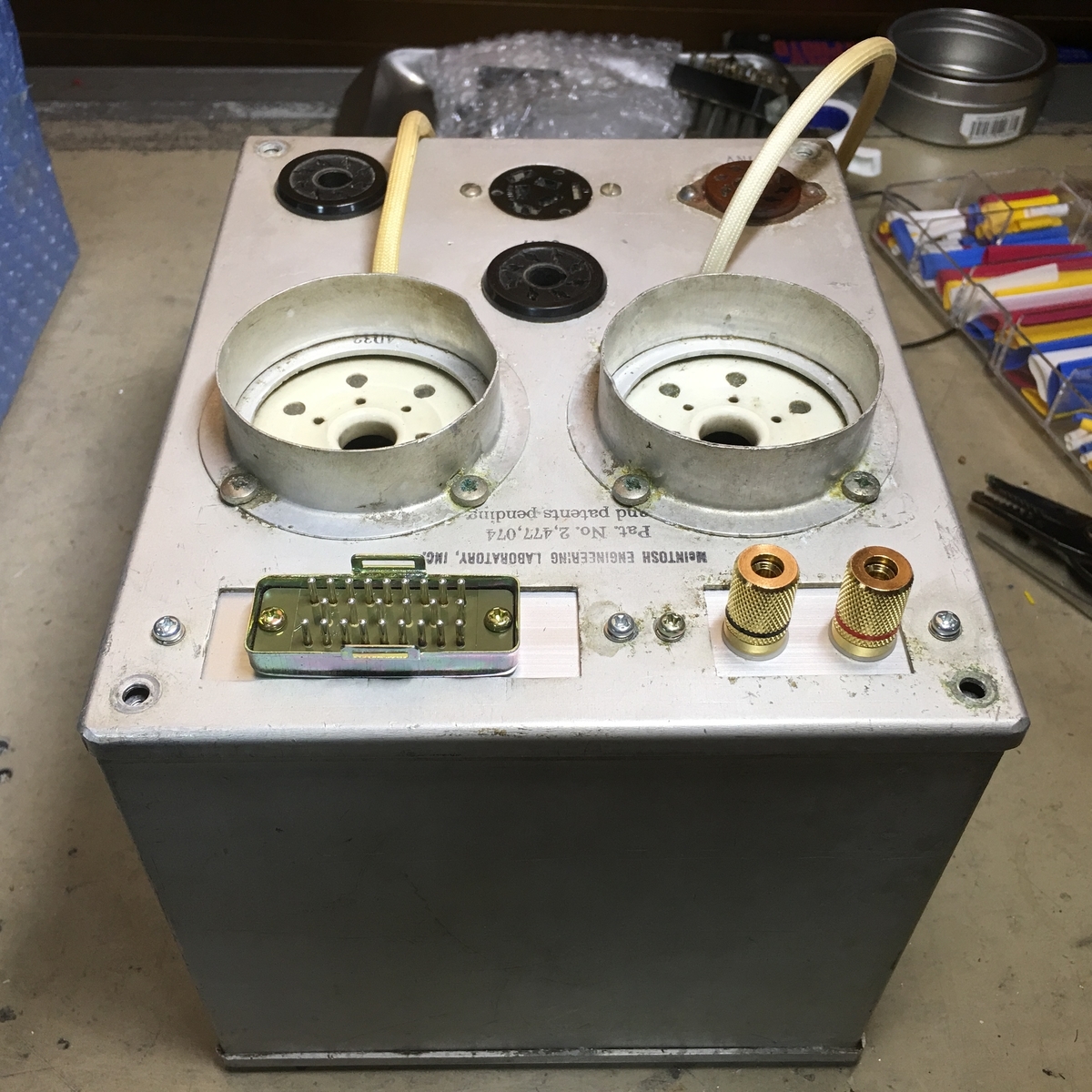

シャーシ上からみると格好良くできたようだ

f:id:arunas001:20191225133223j:plain



この状態で電源部とつないで見ることに。
