13E1 OTLの製作(改造2)

13E1 OTLの製作(改造2)

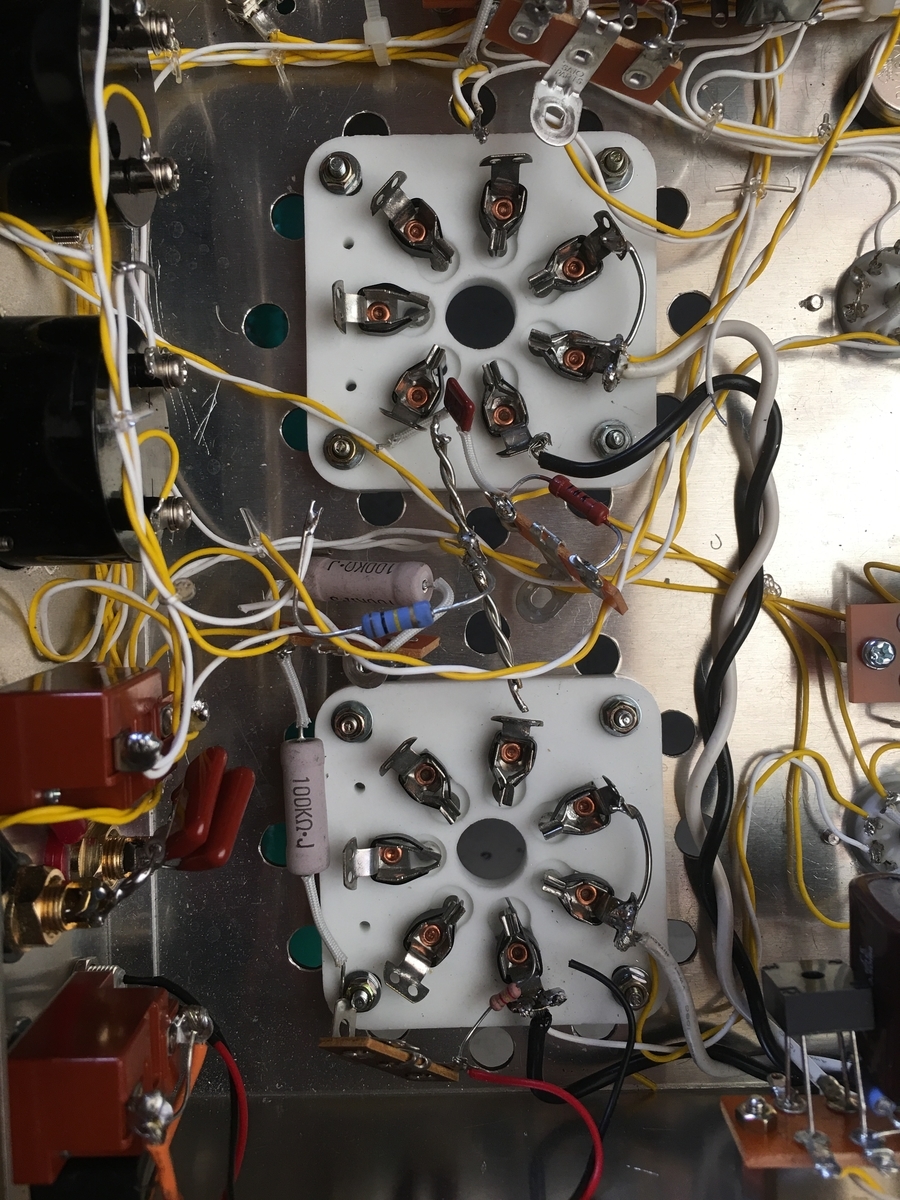

取り替えたソケットの配線変更中

f:id:arunas001:20200424075335j:plain



変更できました

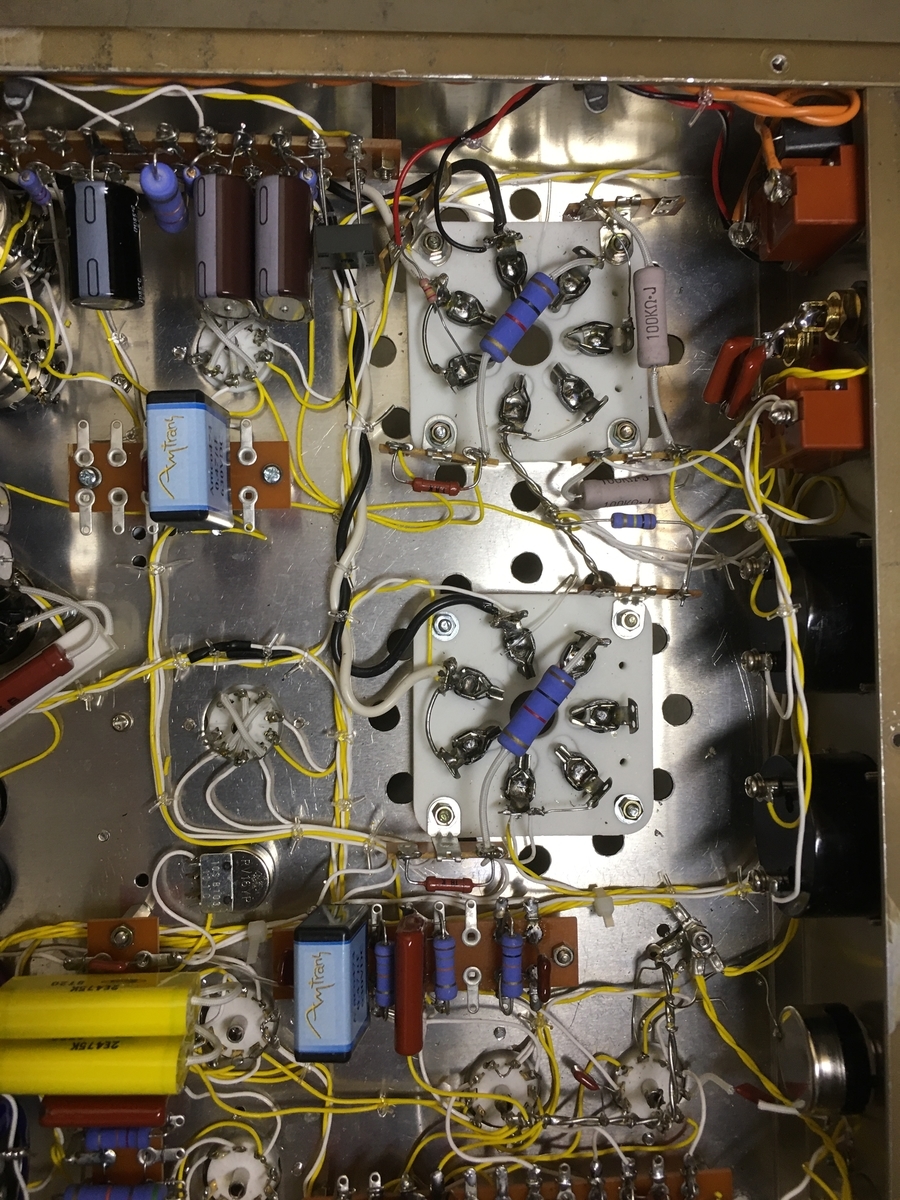

f:id:arunas001:20200424075259j:plain

13E1のヒータが12.6Vなので、ドライバー管5965Aも12.6Vに変更、その他は6.3Vで点灯するように配線変更したがややこしいい。-B電圧が240Vと高いので、マイナス側に近い球のヒータはひとまとめにしている。



次はバイアス電圧の変更

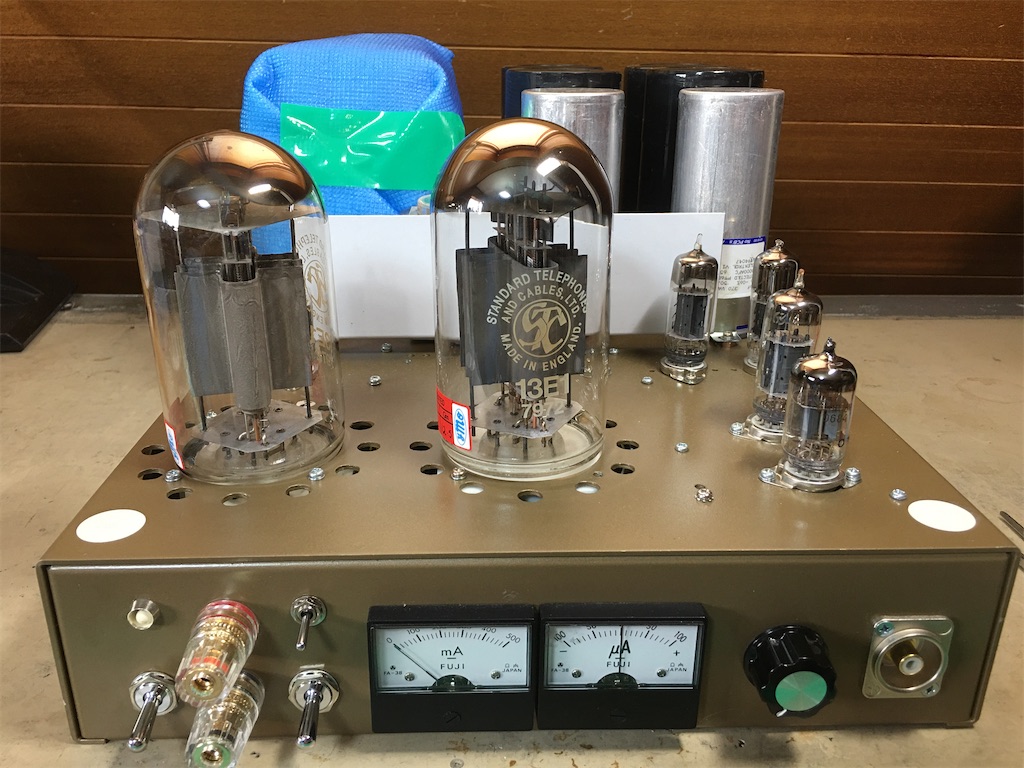

f:id:arunas001:20200423091604j:plain
