6K6(P)(t)+(P)(p)：三結＋五結のパラレルシングル動作の特性

6K6(P)(t)+(P)(p)：

三結＋五結のパラレルシングル動作の特性

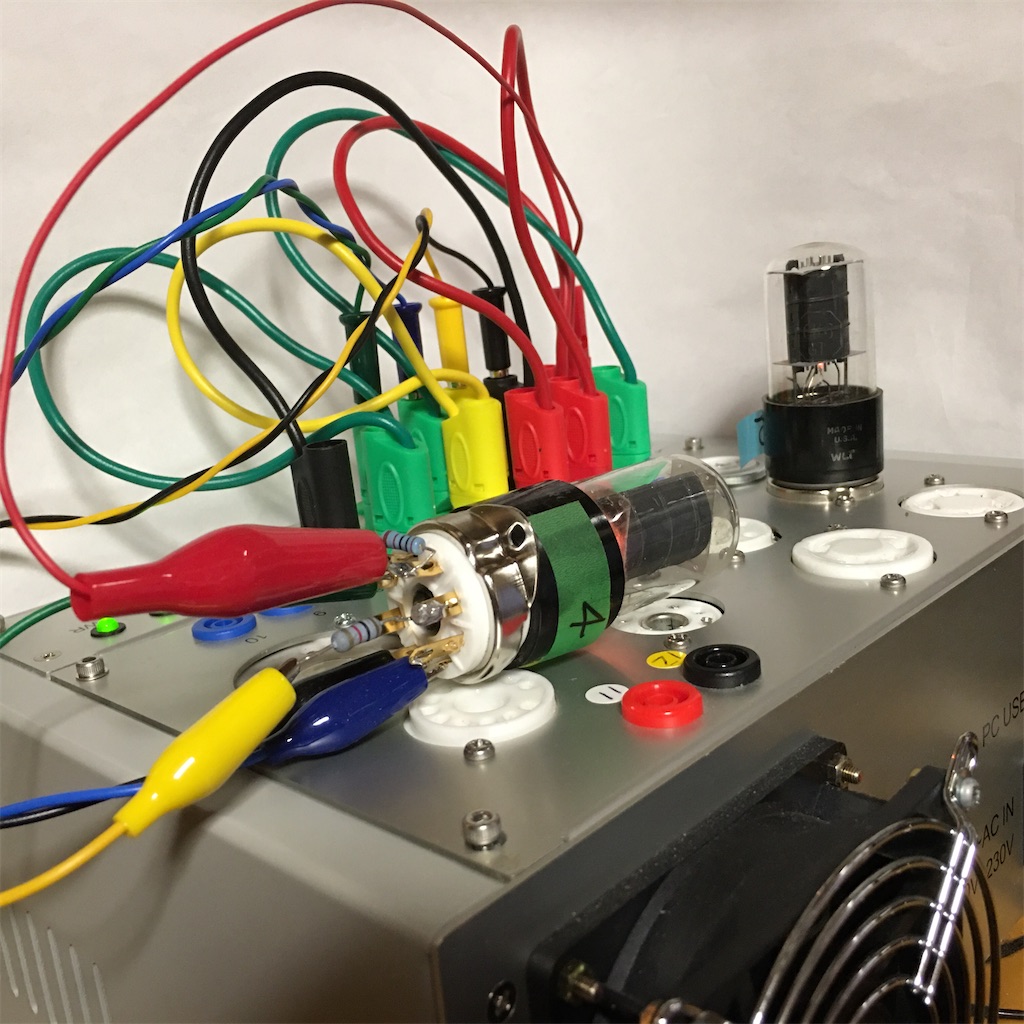

写真：横になっているのが追加した6K6三結球

今回は「真空管マニュアルp-119」に掲載されている6K6五極管A1シングル動作の場合の特性を(p)+(t)で測定しました。

これで(p)+(t)のパラレルシングル動作の特性が分かります。

(p)：五結球

Eb=0~315V

Esg=250V

(t)：三結球（Esgはプレートに接続）

Eb=0~315V

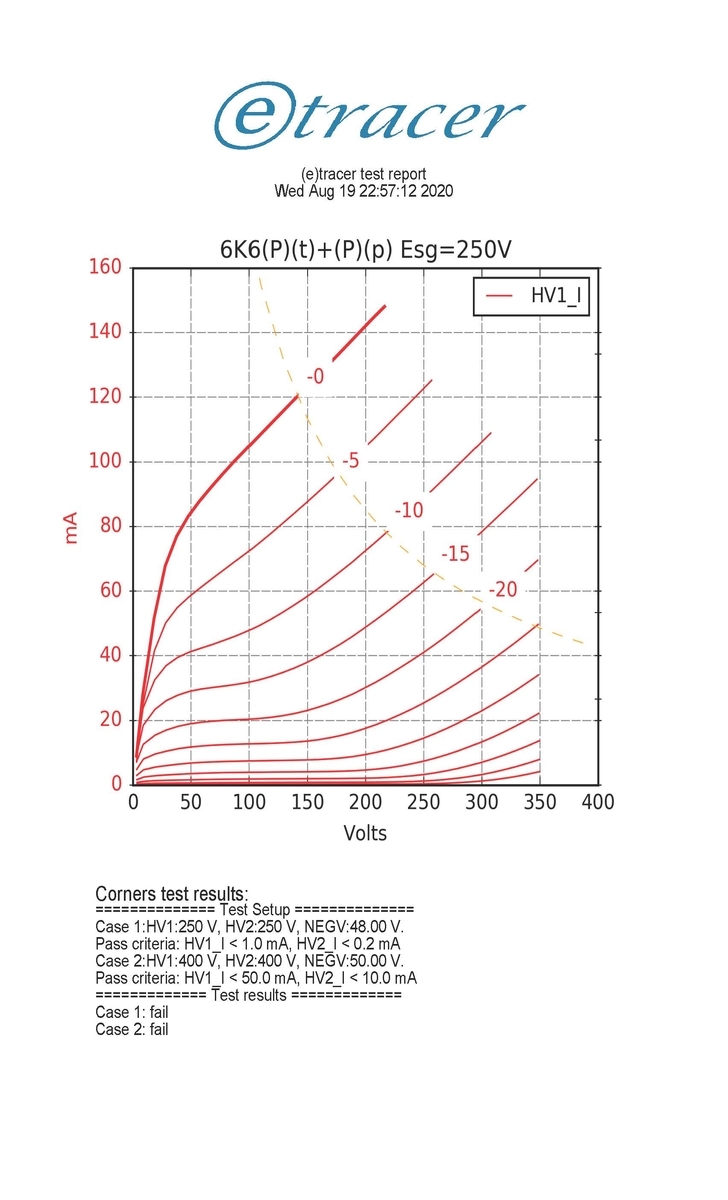

三結と五結がスムースにつながっている様子がわかる。
