JJ 2A3-40se の製作(3)

JJ 2A3-40se の製作(3)



製作したアンプが完成しました

ここでまとめて掲載します

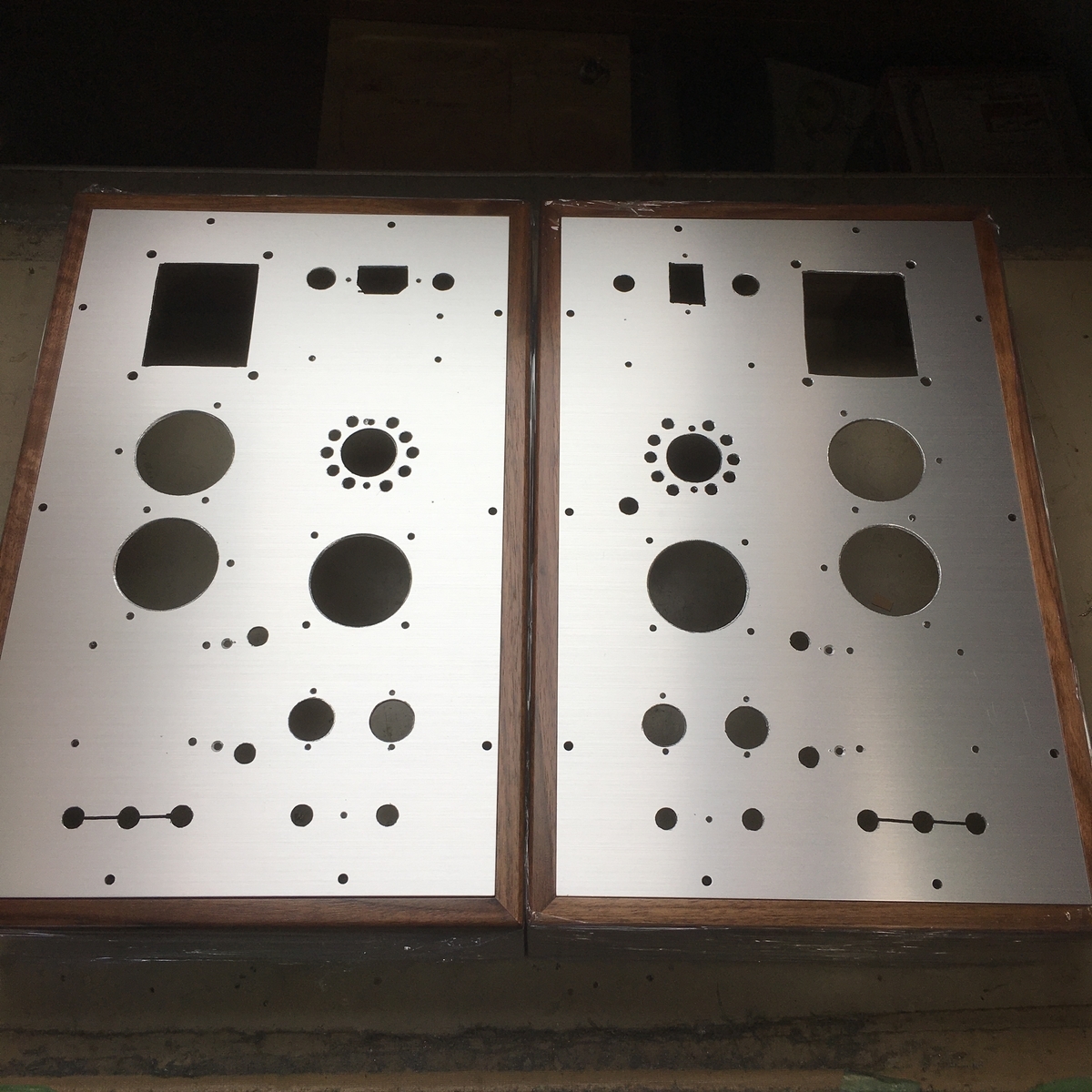

2台のシャーシに穴あけ加工が出来ま

アルミ3mm厚板を使ったので穴あけ加工は大変でしたが何とか空きました。

アルミ板表面はすでにアルマイト処理がしてあるので今回は塗装しないことにしました

木枠には保護シートを巻いています



f:id:arunas001:20220415070739j:plain



部品を取り付けて完成した姿を確認しています

JJ 2A3-40はさすがに大きく背高い、ベース部分をシャーシ内に沈めたがまだ他のトランスより背が高い

左の整流管5U4GBと比べるとよくわかる

f:id:arunas001:20220415070801j:plain



標準的な2A3では高さがうまく合う

f:id:arunas001:20220415070841j:plain



出来上がった姿を楽しみましたが、モノラルシングルアンプとしては大き過ぎるシャーシです。詰め込めばステレオ構成できるほどです



f:id:arunas001:20220415070927j:plain

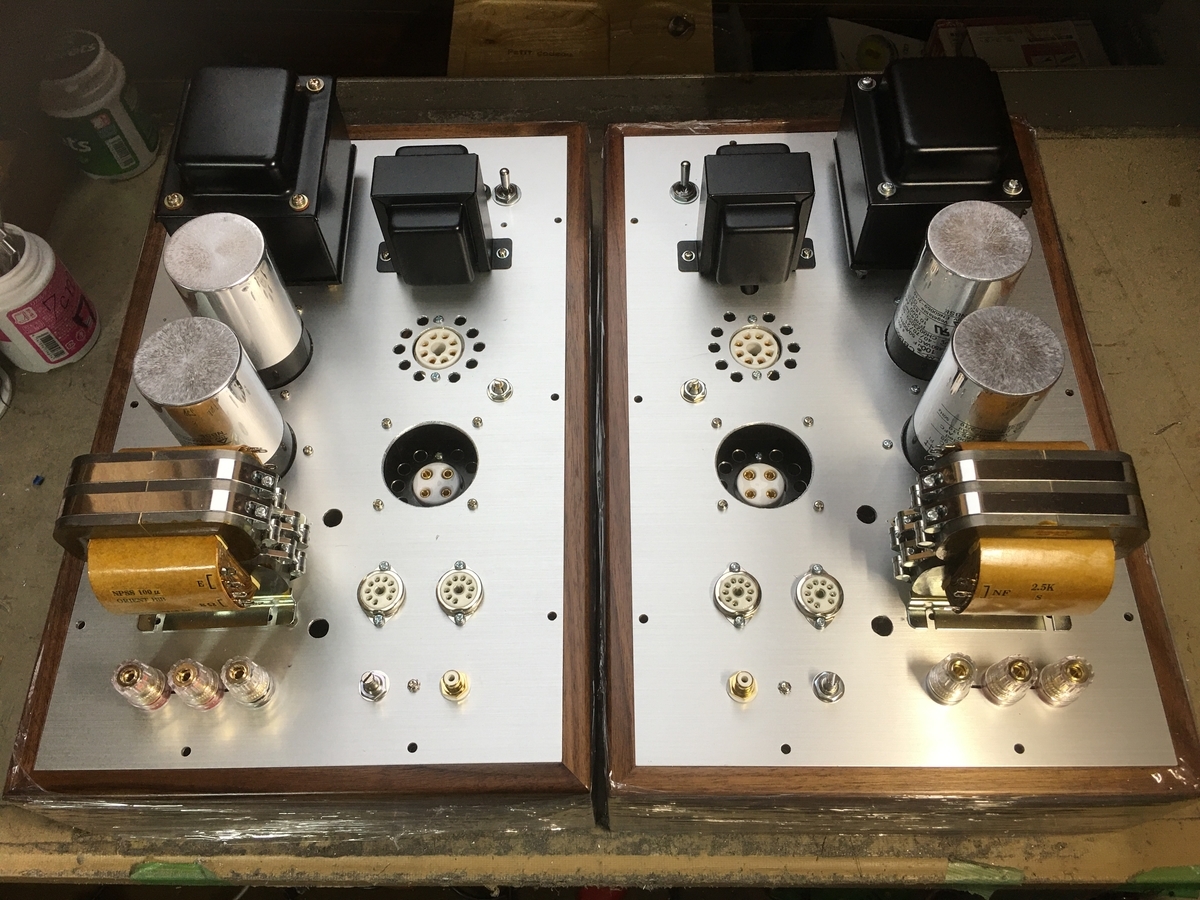

左右対称配置、これから2台の配線作業にかかります

f:id:arunas001:20220415070908j:plain

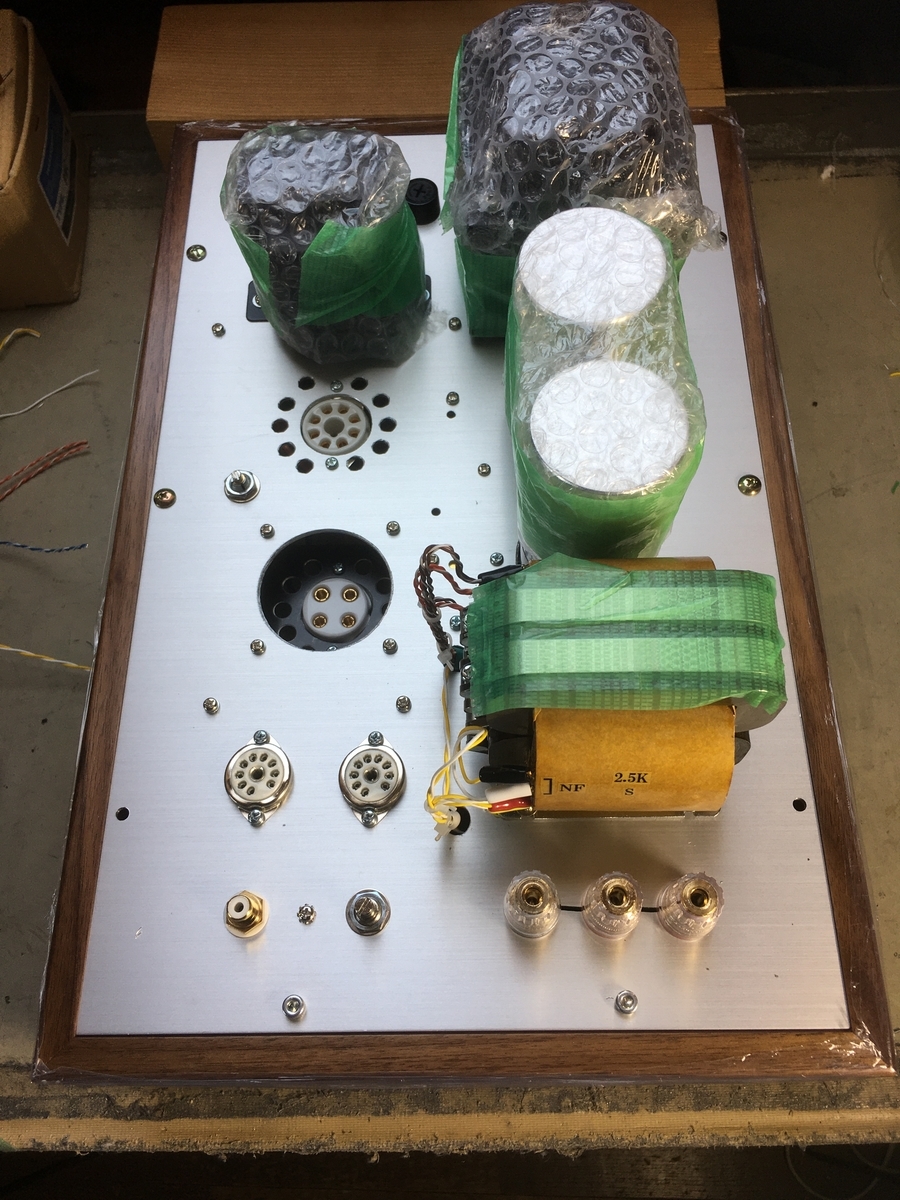

配線作業の準備:傷をつけないようにトランスやコンデンサーの頭に保護シートを巻きつける
