808seの製作①

しばらくぶりの投稿です.この間に製作したシングルアンプについては、後日に投稿する予定です。



今日からは、これから製作する「808se」について投稿します。



製作と同時進行しますので、後から変更することもあるかと思いますが、よろしくお願いします。



9月20日で85歳を迎えました、誕生日を記念しての製作品で、送信管808を使ったシングルアンプを製作します。



回路設計、シャーシ加工図面はできていますが、製作開始にあたり、主要部品の点検とシャーシ穴あけ加工の準備です。

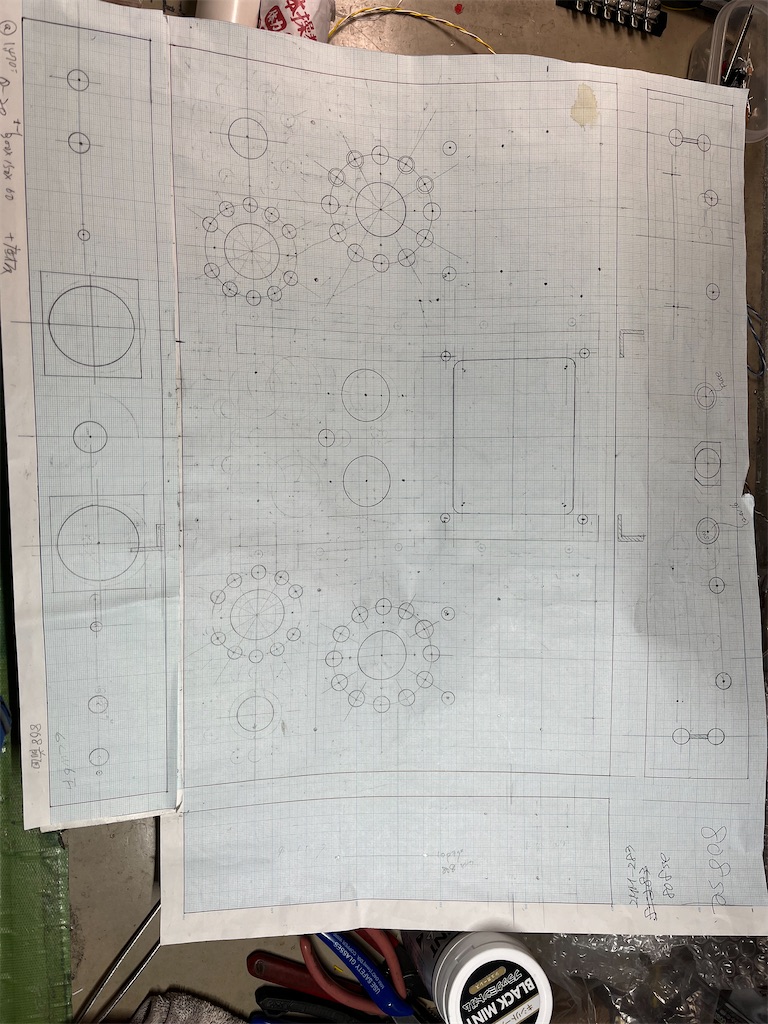

既に作成したシャーシ加工図面

f:id:arunas001:20230922053100j:image

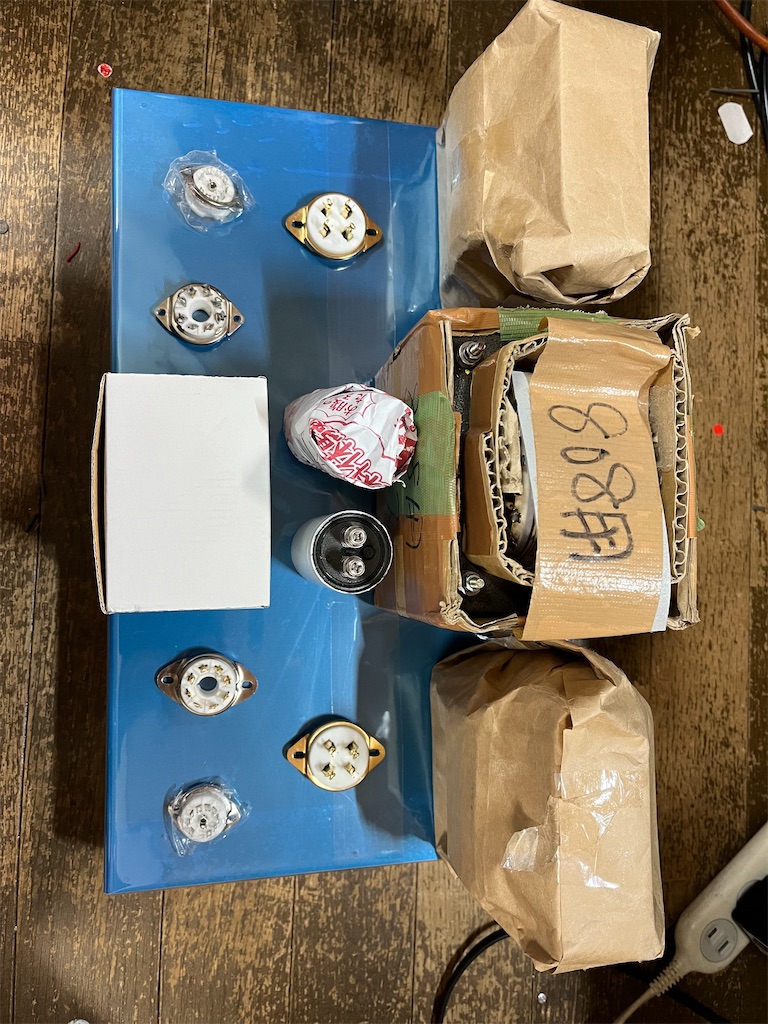

主要部品の点検と、シャーシ上に並べて

f:id:arunas001:20230922053125j:image

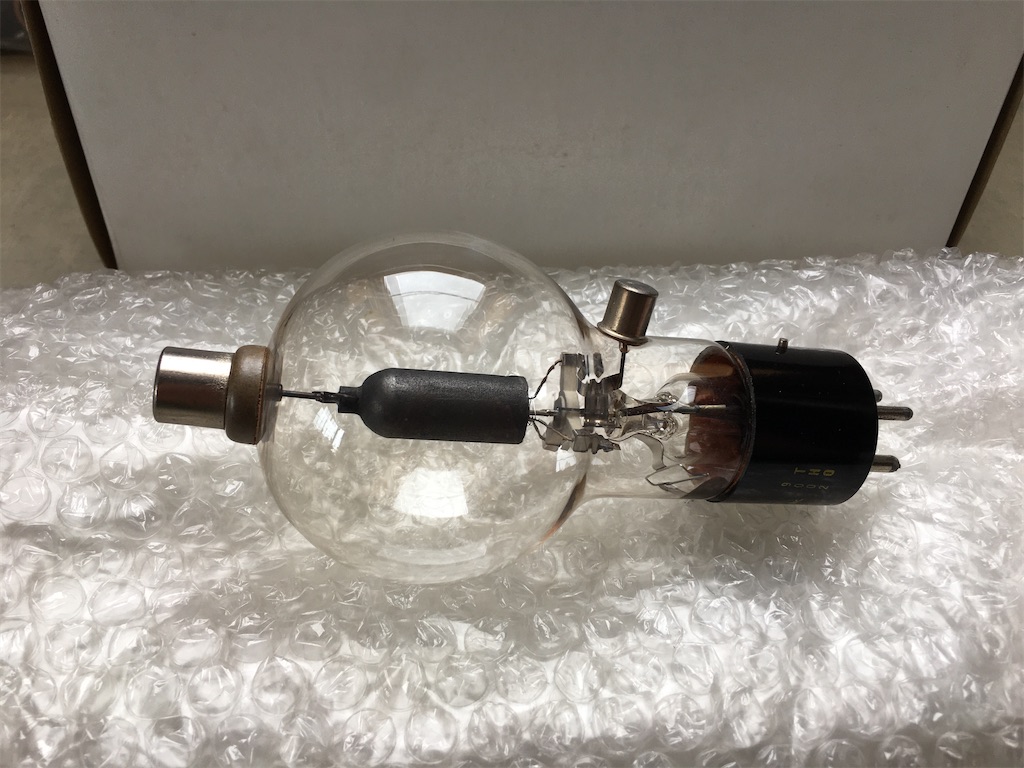

使用すること出力管808

f:id:arunas001:20230922053146j:image

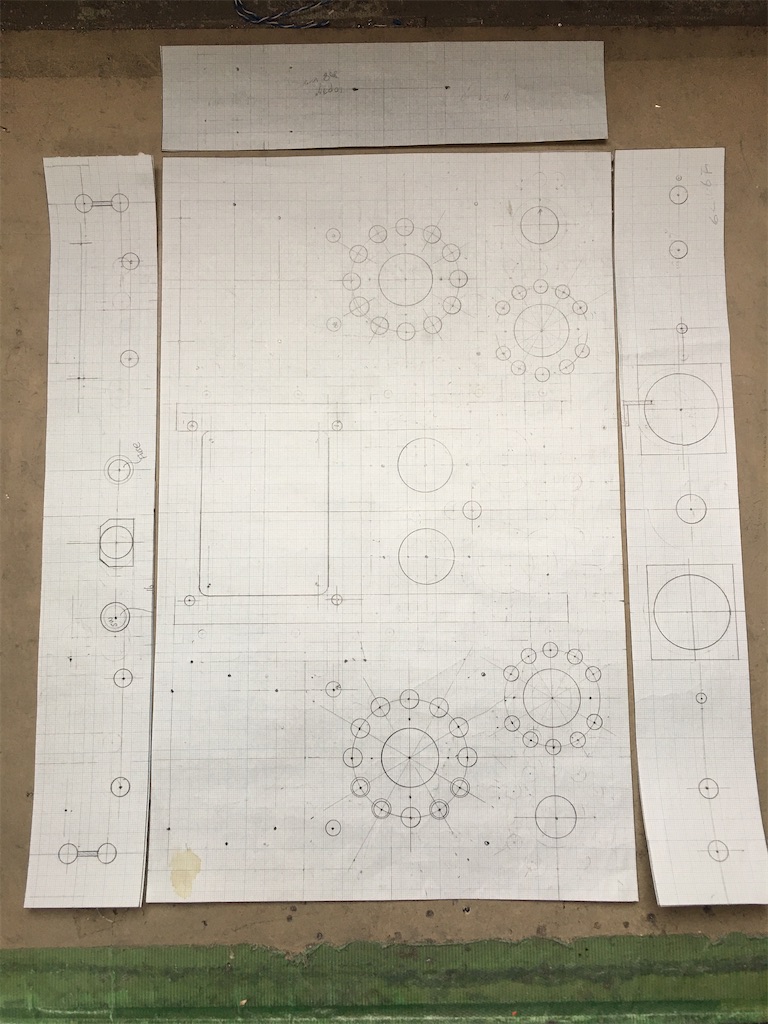

シャーシ加工図面を切り取ります。

f:id:arunas001:20230922053203j:image

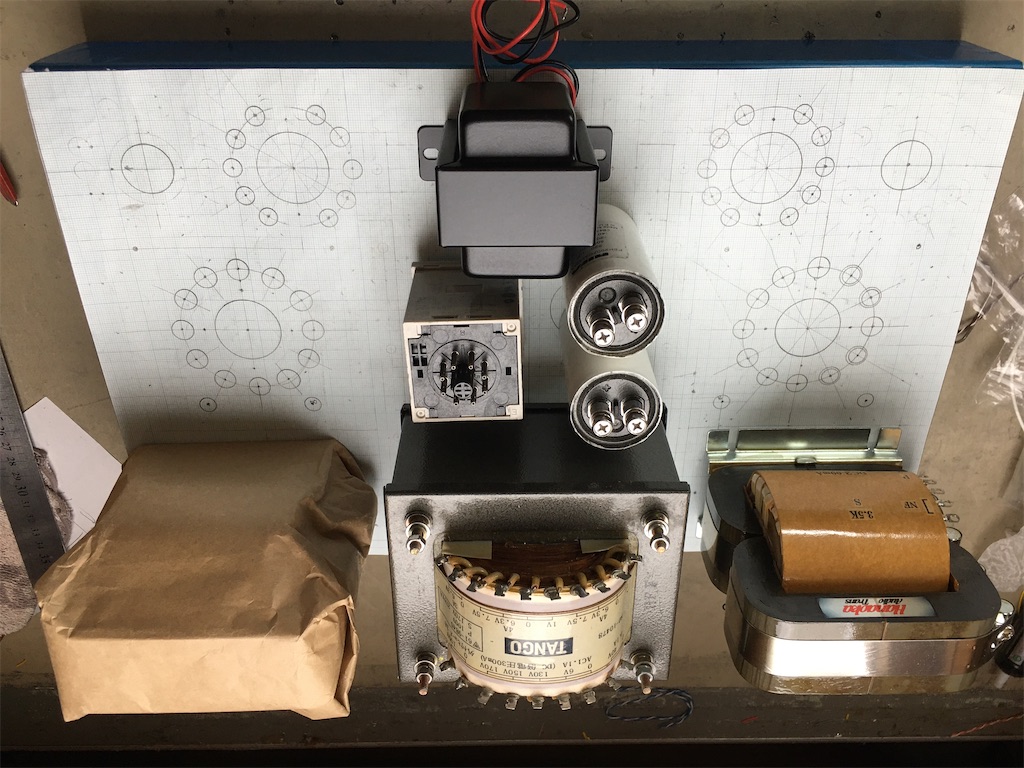

切り取った図面をシャーシに乗せてサイド部品配置の検討

f:id:arunas001:20230922053216j:image

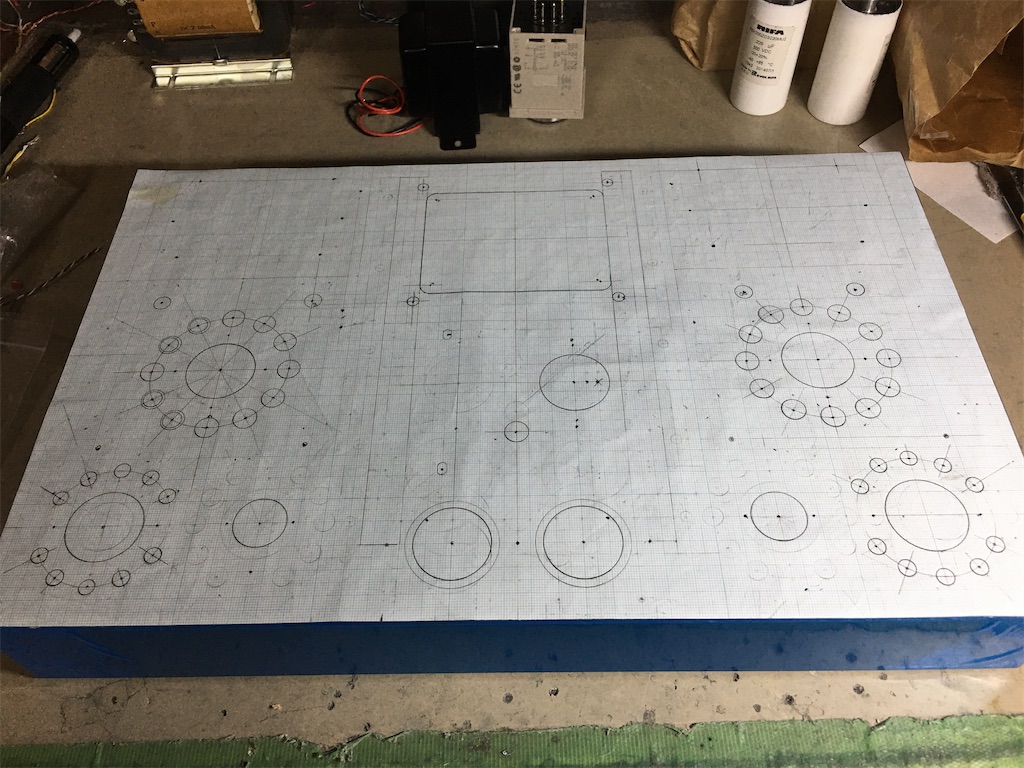

図面を切り取りシャーシに貼り付け、穴あけ作業の準備です。

シャーシはゼネラルトランス社の2MM-283です。



部品配置を一部変更しました



f:id:arunas001:20230922053229j:image
