真空管アンプ製作回路(33)5J6se お遊びアンプその⑦

真空管アンプ製作回路(33)5J6se

お遊びアンプその⑦

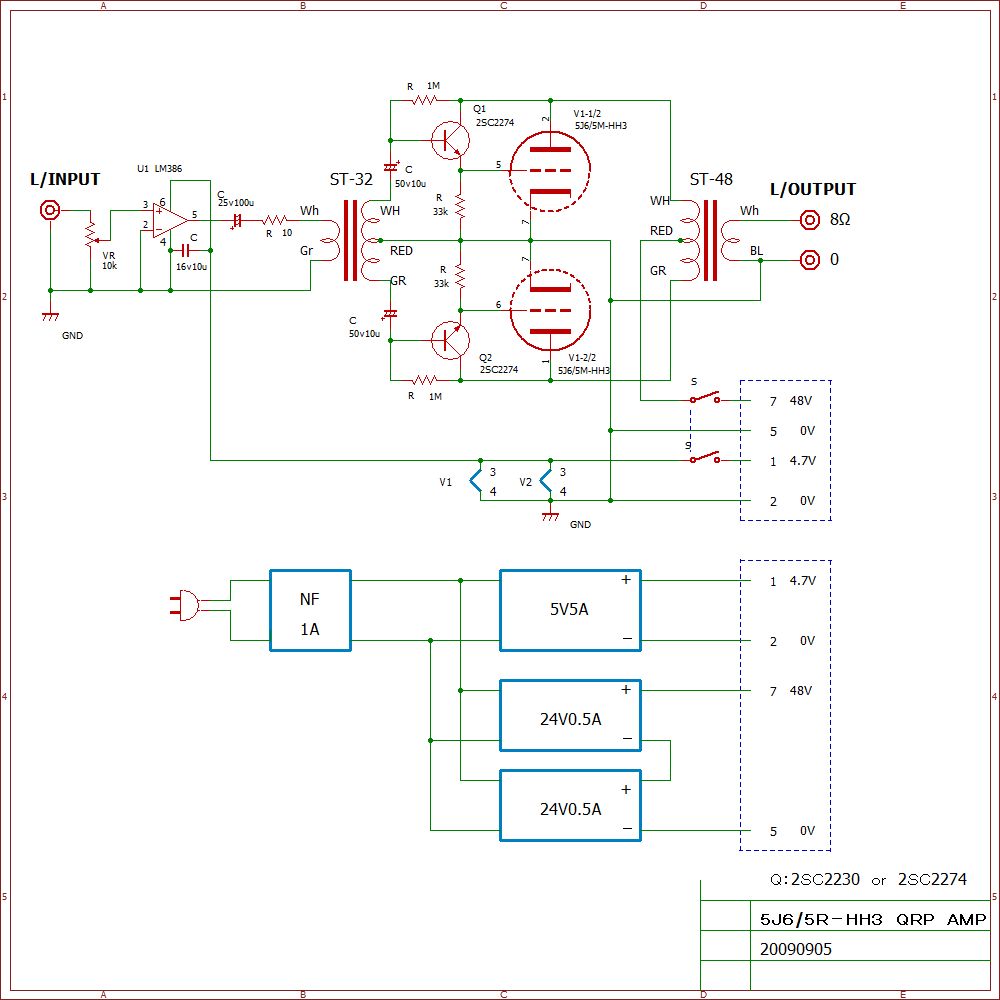

5J6を使ったQRPアンプ。回路はこれまでのものと同じ流れ

出力は0.1W未満だったと思うが、音はちゃんと出るし高能率スピーカであればそれなりに使える

何よりもこんな球を出力管に使うことがみそ

但し、プラスバイアス動作なので実験中に電極内でスパークしてお釈迦になった球もある

写真と現物がないのでご了解を（探せば現物があるはずだが？）
