8B8差動アンプ(5)

8B8差動アンプ(5)



ばらすのは早いが組み立てるのは時間がかかります

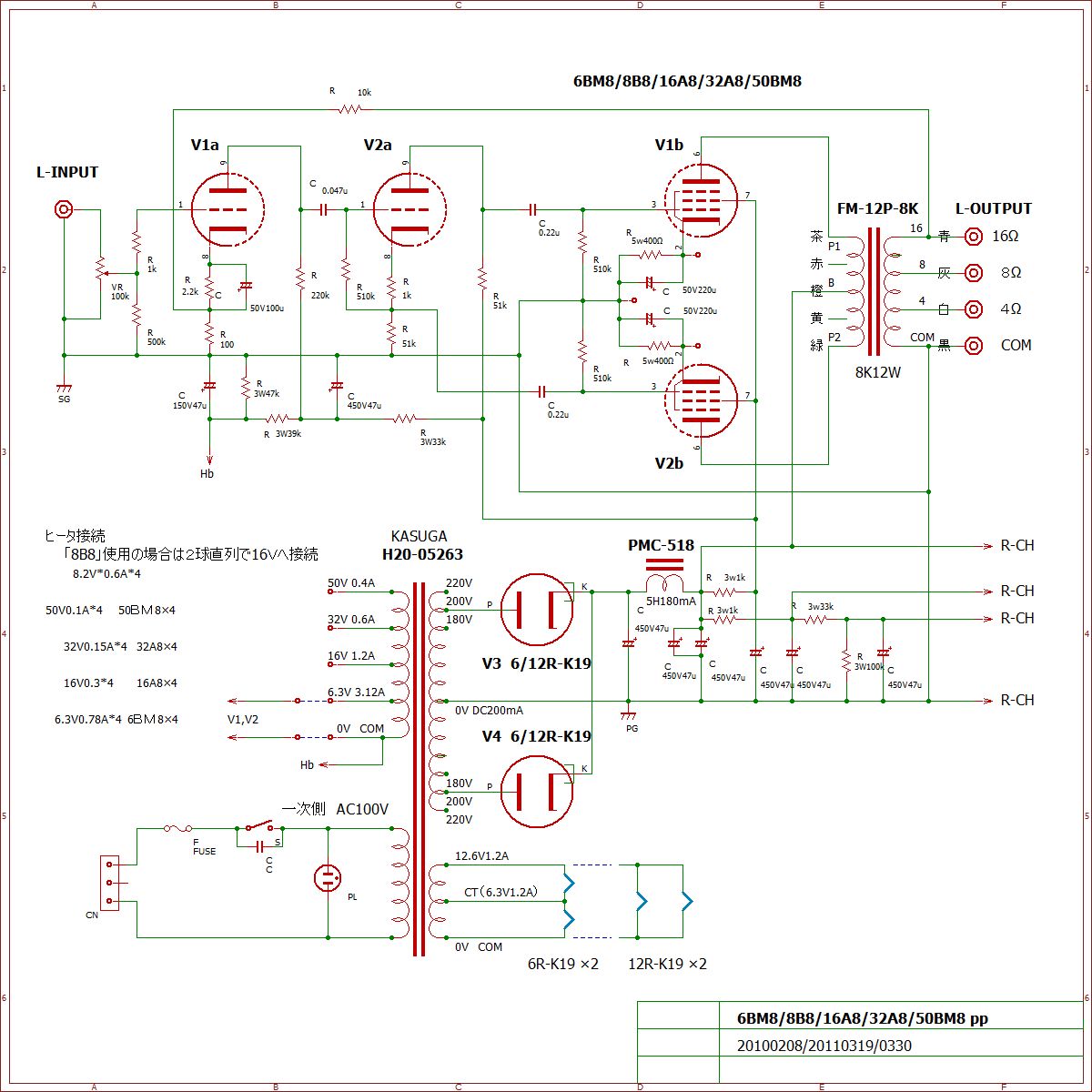

改造前の8B8pp回路図（ステレオ　L/R2ch）f:id:arunas001:20191219122231j:plain

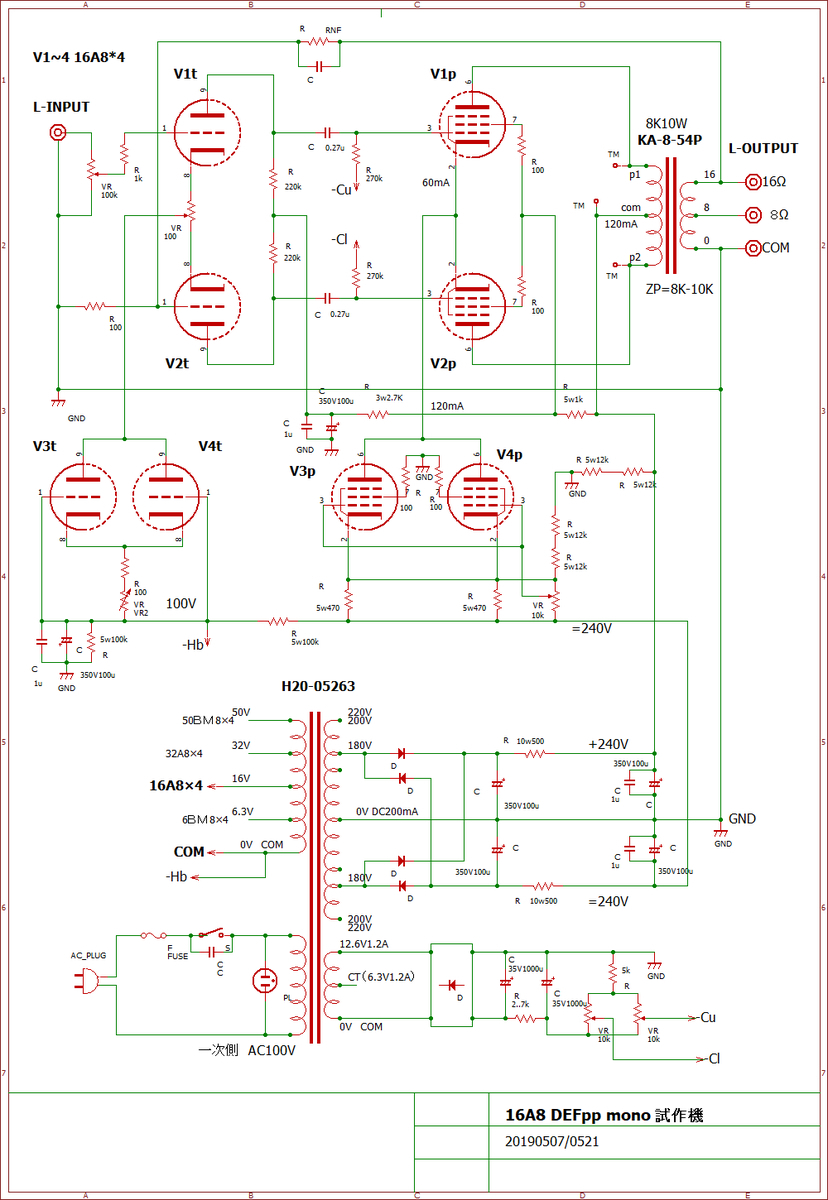

差動回路への実験案（1chのみ）

ステレオ４本使用のうち定電流回路も同じ8B8を2本で構成した

f:id:arunas001:20191219121426j:plain

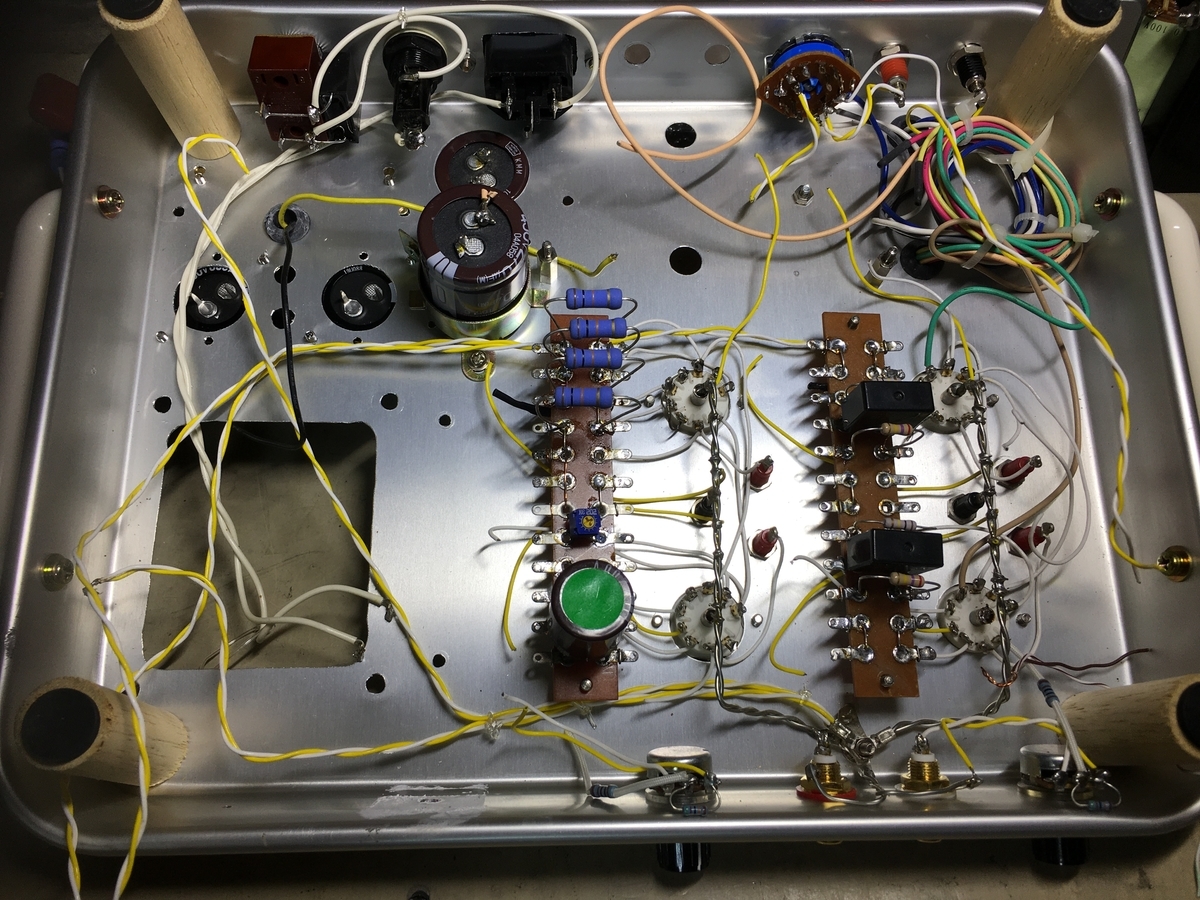

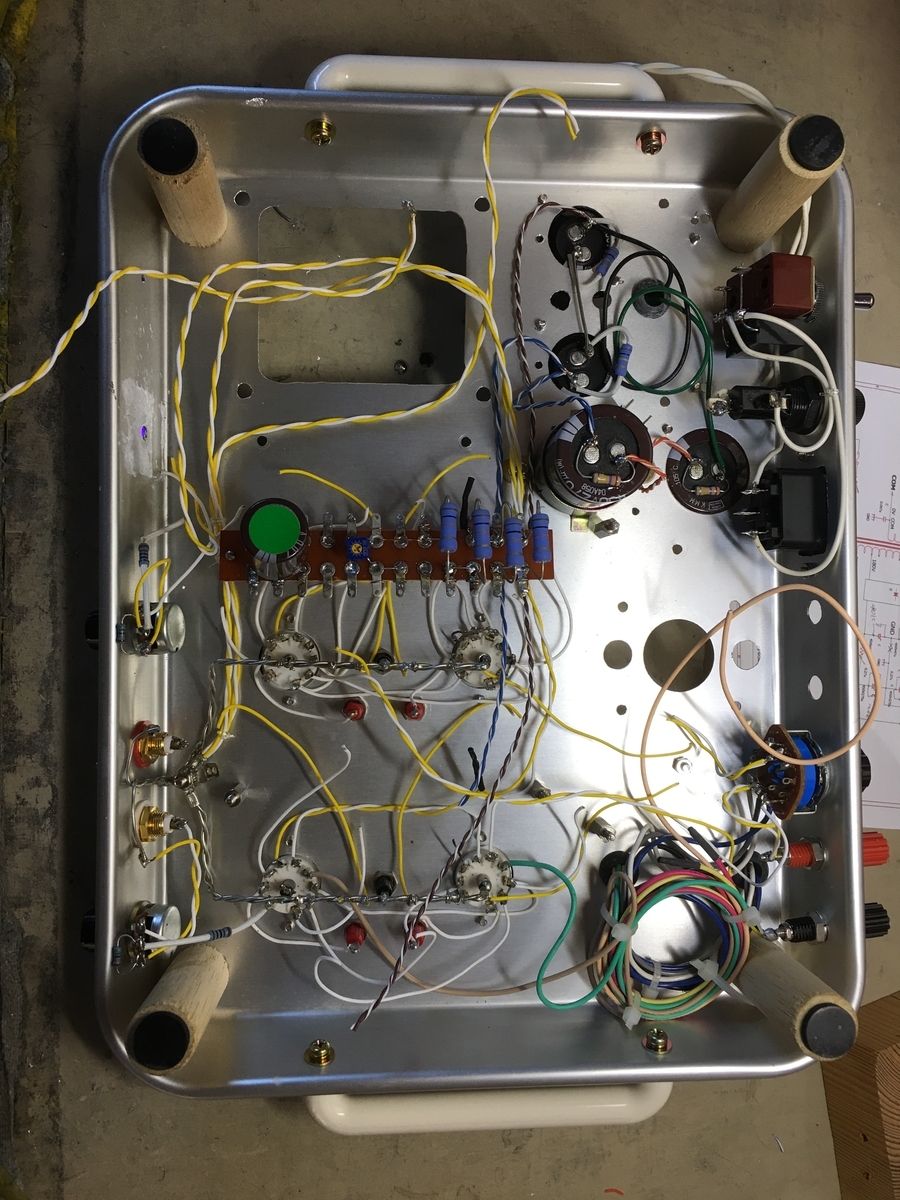

写真：改造の様子

f:id:arunas001:20191219115022j:plain

f:id:arunas001:20191219115245j:plain

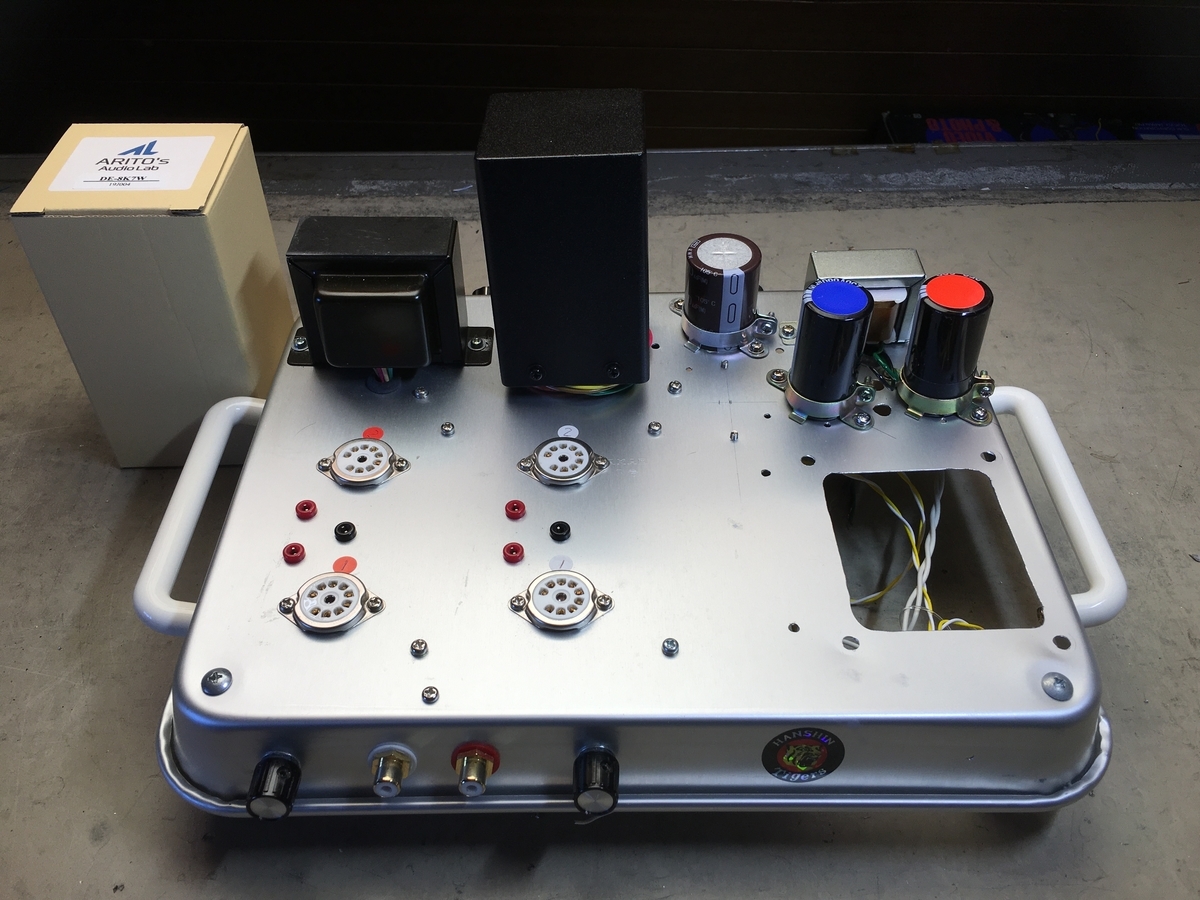

改造途中に新しいOPT（右）が入手

ARITO's AUDIO LAB製

f:id:arunas001:20191219120950j:plain
