ETONE 6336A OTL の修理(3)
改造方法を考えました。
6336Aにあまり複雑な改造をするのは避けて
1.上側球のバイアス電圧が固定されているのでVR調整をつける。できれば、上下同時にバイアス調整できるように2連VRを使うとより簡単になる。
...
2.カソード側に5W1Ωの抵抗を入れる。
3.球が8本あるので特性を選別し、適当な組み合わせを見つける。
と言うことで、球の特性測定から始めます。
6336A の選別をします。

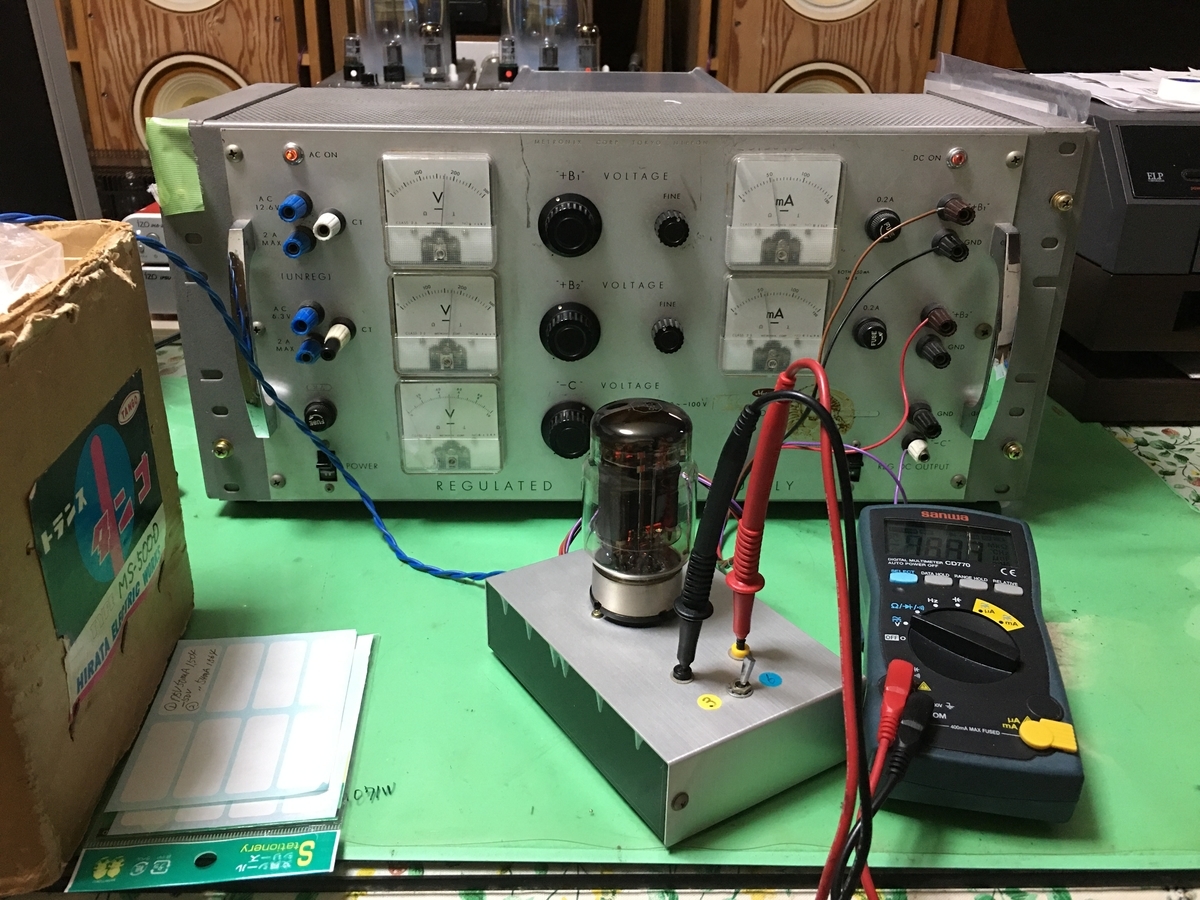

実使用状態で、Ipを測定します。
...
測定条件
Eb=175V
Eg1=-50V
Ip=？
1本に約30分かかります。
最初の1本は
56mA、60mAと良く揃っています。
#6336A OTL
6336A の選別と組み合わせ

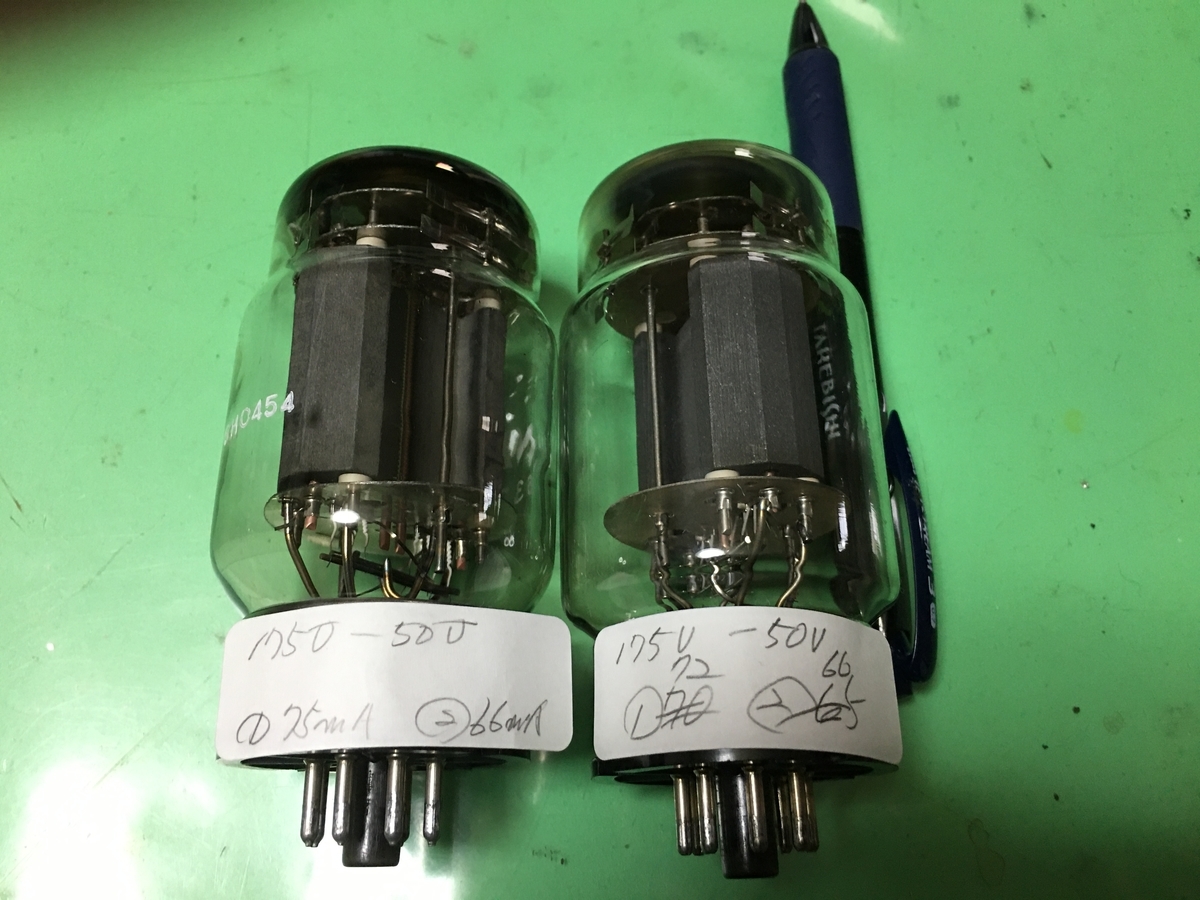

測定結果
A:59/62mA(ユニット1/2)
B:72/69
C:75/66
D:50/54
後の4本の内
1本は時間経過と共に片ユニットの電流過大100mA以上になるので除外
他の3本はまるでダメ
で、上記のA B C Dが生きていた。
この4本を最適に組み合わせます
A:59+62=121
B:72+69=141
C:75+66=141
D:50+54=104
141がB C 2本あるのでこれをLR上側に、
A、Dは下側につかいます。
組み合わせは
A+B=262
C+D=245
AとDは下側に使い、バイアス調整で上側と電流バランスがとれるようにします。
一先ずこの組み合わせで、実機テストします。
念のため確認しますが、この4本は2つのユニットが比較的よくあった球ですが、球間ではバラツキがあります
2ユニットの電流合計値が合った4本が揃うと理想的ですが、通常はバラツキがありますので、出来るだけ近いものをつかいます。
このアンプの場合、6336A1本づつが、上下に使っているので、LRの上側には電流合計値の揃った球を、下側はバイアス調整で、合計電流値になるようにします。
一旦この組み合わせで、様子をみます。
改造の必要性があれば、次の対策をとります。

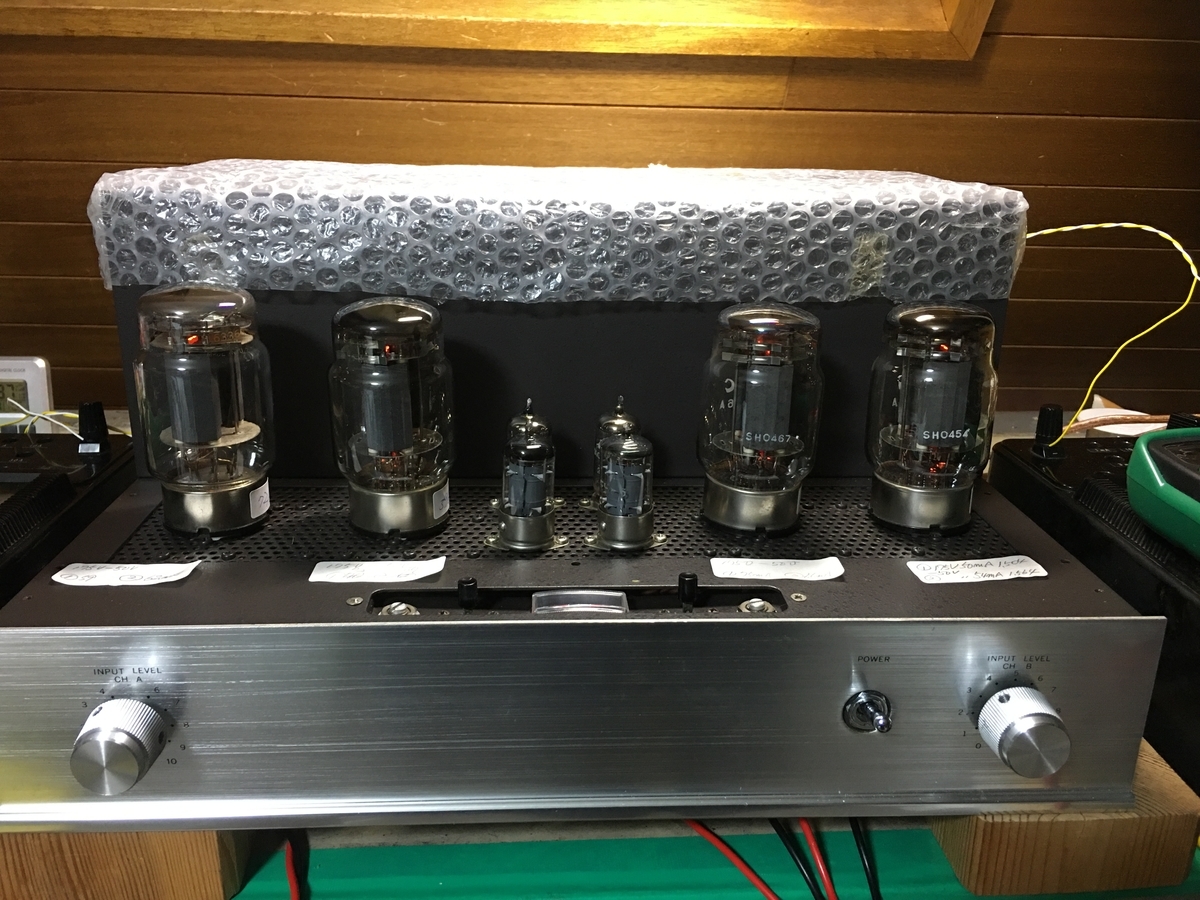

いろいろ試したところADを下に、B Cを上に使うのが良さそうになりました。
Ip=120mA(60mA/ユニット)
＋EB側200V
-EB側180V
となり+-電圧差が20Vと最小で、かつバランスゼロとなりました。
他の組み合わせでは+-電圧差が25V以上になります。
6336A のEbがLR共通なので、シ-ソ現象を起すので、+-の電圧差は避けられない
6336A プレート損失は
+側24W(12W/ユニット)
-側22W(11W/ユニット)
アイドリング時は、最大プレート損失30Wに対して40%、37%とまずは大丈夫
しかし、Ebが高いのは下げられないので気になるところではある。
1時間ほど安定に動作しているが、
6336A の長期安全性を考え、矢張りカソード側に5W1Ωをいれよう。
最大出力は多少犠牲になるが、球の暴走防止や、スピーカーを保護する方が大事と考えて。
