21GY5(T) OTL の製作(14)

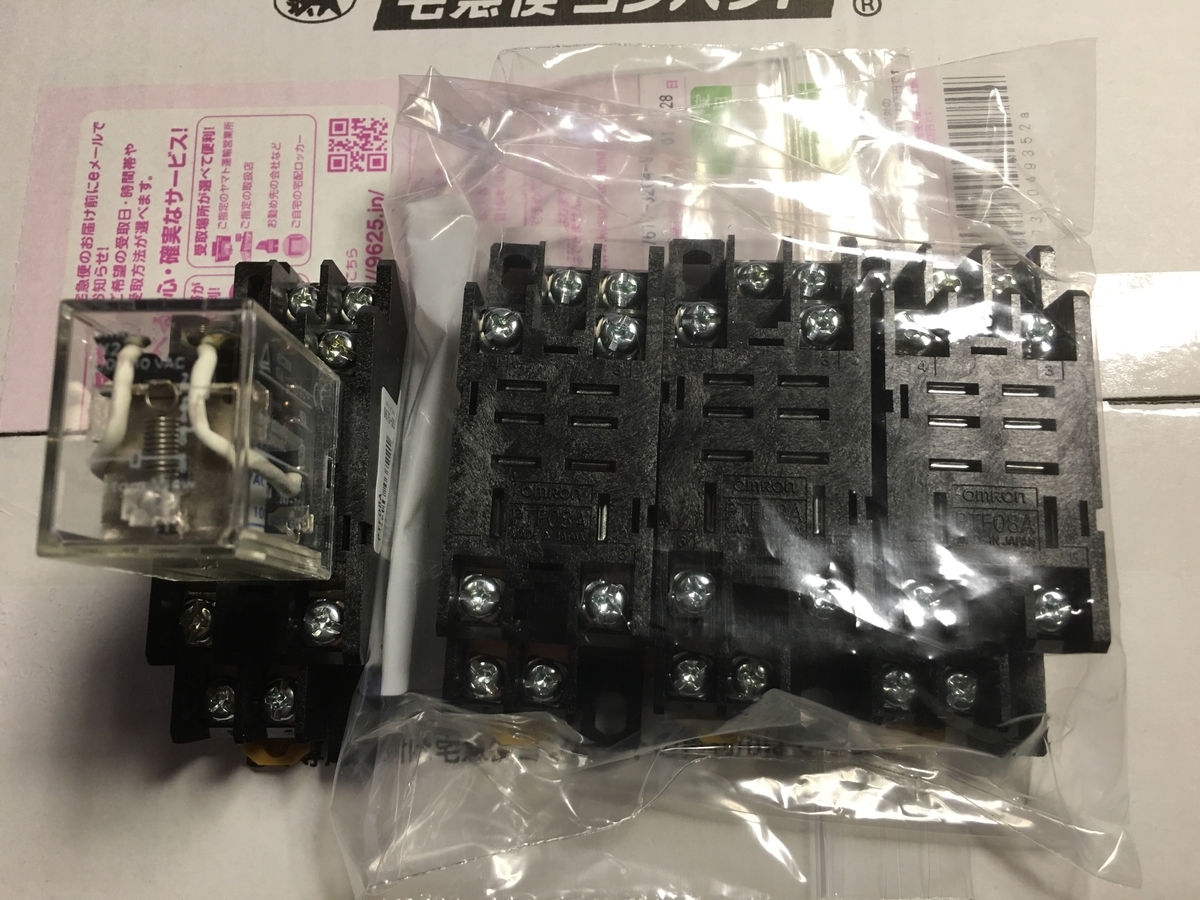

リレーソケットが入荷しましたので、L/R側に各1個計2個取り付け、ついでにタイマーをもう一個増やして安全を期しました。リレーはAC100V用の在庫品を2個使いました。AC100vリレーではノイズの心配がありますが、在庫品を活用します
電源オン、オフ時の動作は次のようになります
電源スイッチオン時に二つのタイマーが同時に働き、最初は90秒でオンし電源が立ち上がり、二個目は15分後にオンし動作が十分安定してからリレーがオン、その後手動ミューティングスイッチオンでスピーカに繋げるように2段構えしました。

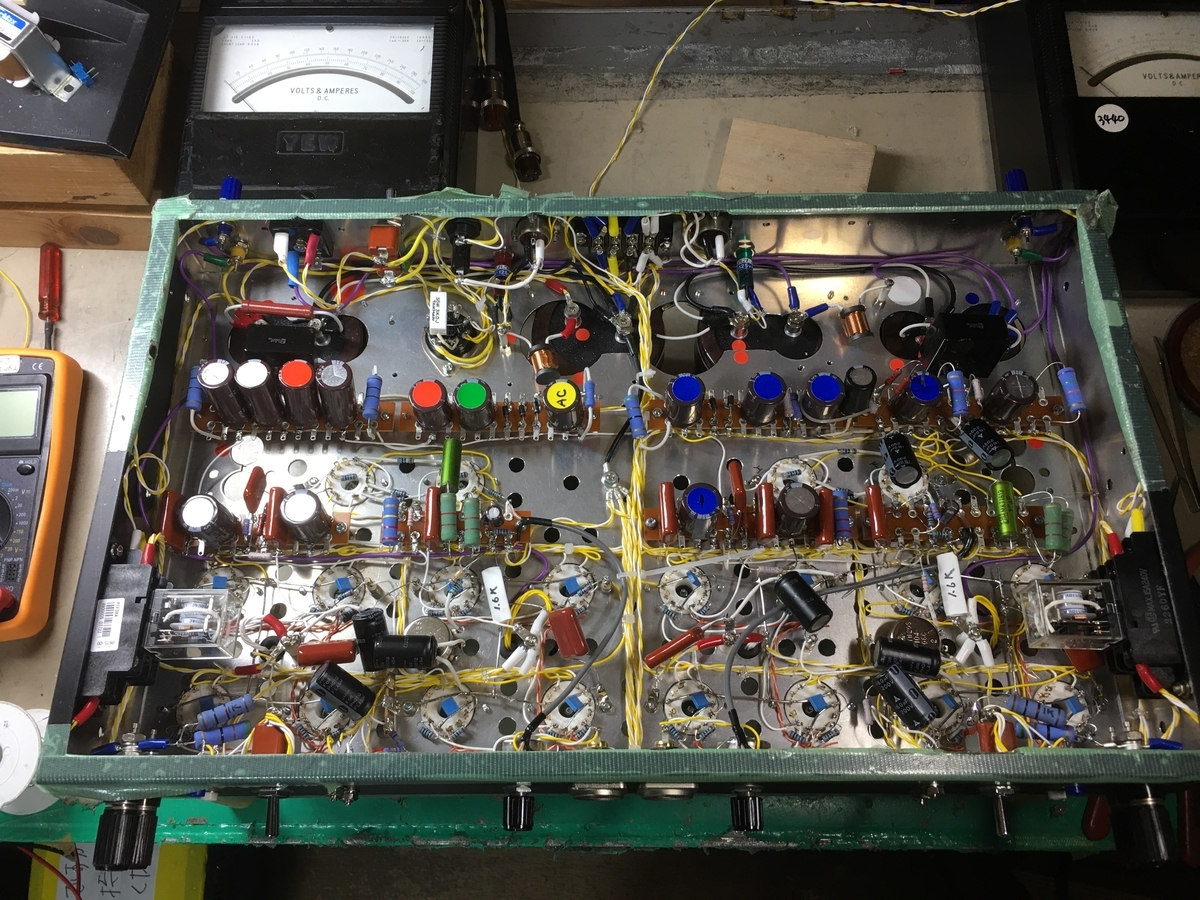

写真：LR側リレー取り付け
リレー1個では配線の引き回しが長くなるので、LRに各1個付けました

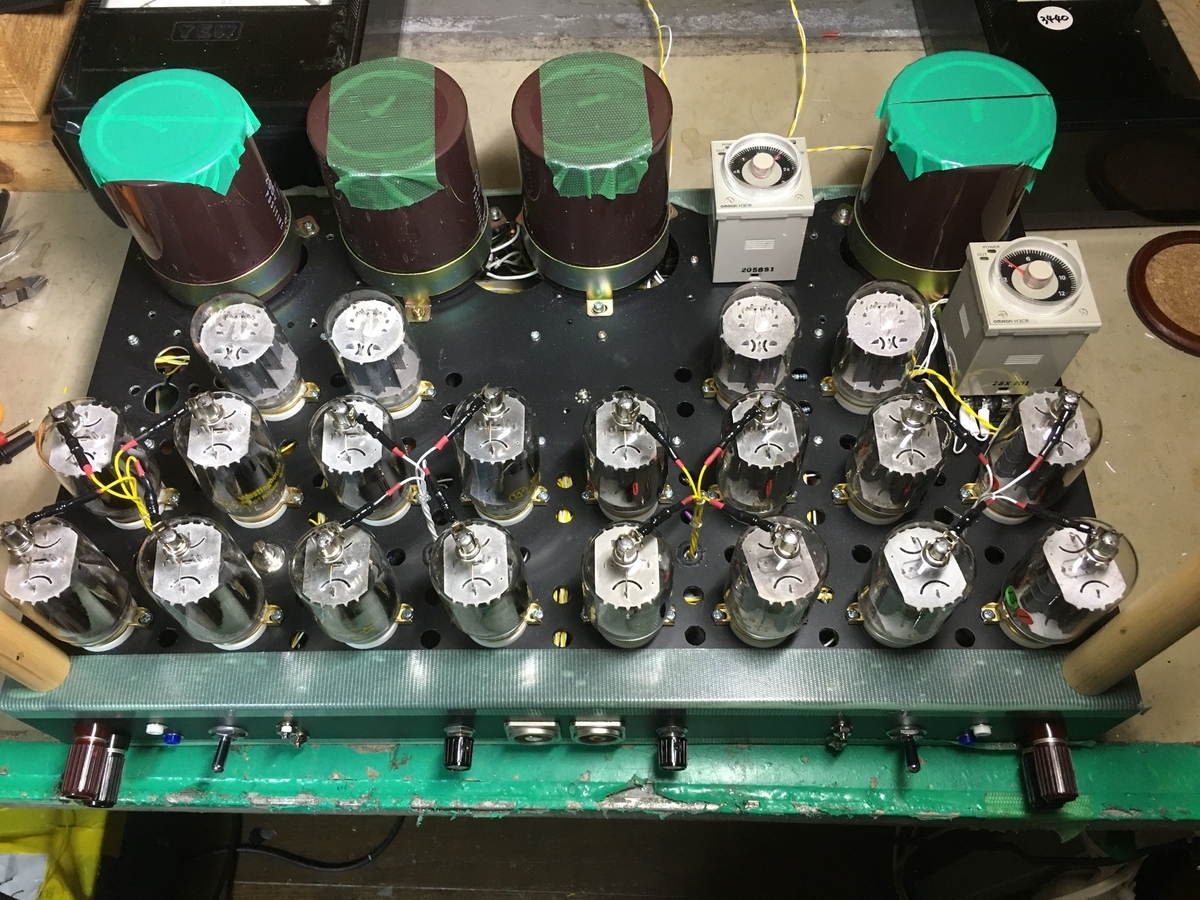

写真：タイマー1個追加
電源オフ時はスピーカミューティングスイッチを切り忘れても、電源が落ちると同時にリレーがオフしますので、電源オフ時のDC漏れは心配ありません。これで停電対策もできました
実際スピーカをつないで試聴テストすると心配していたDC漏れの影響は感じられません、安定に働いてています。

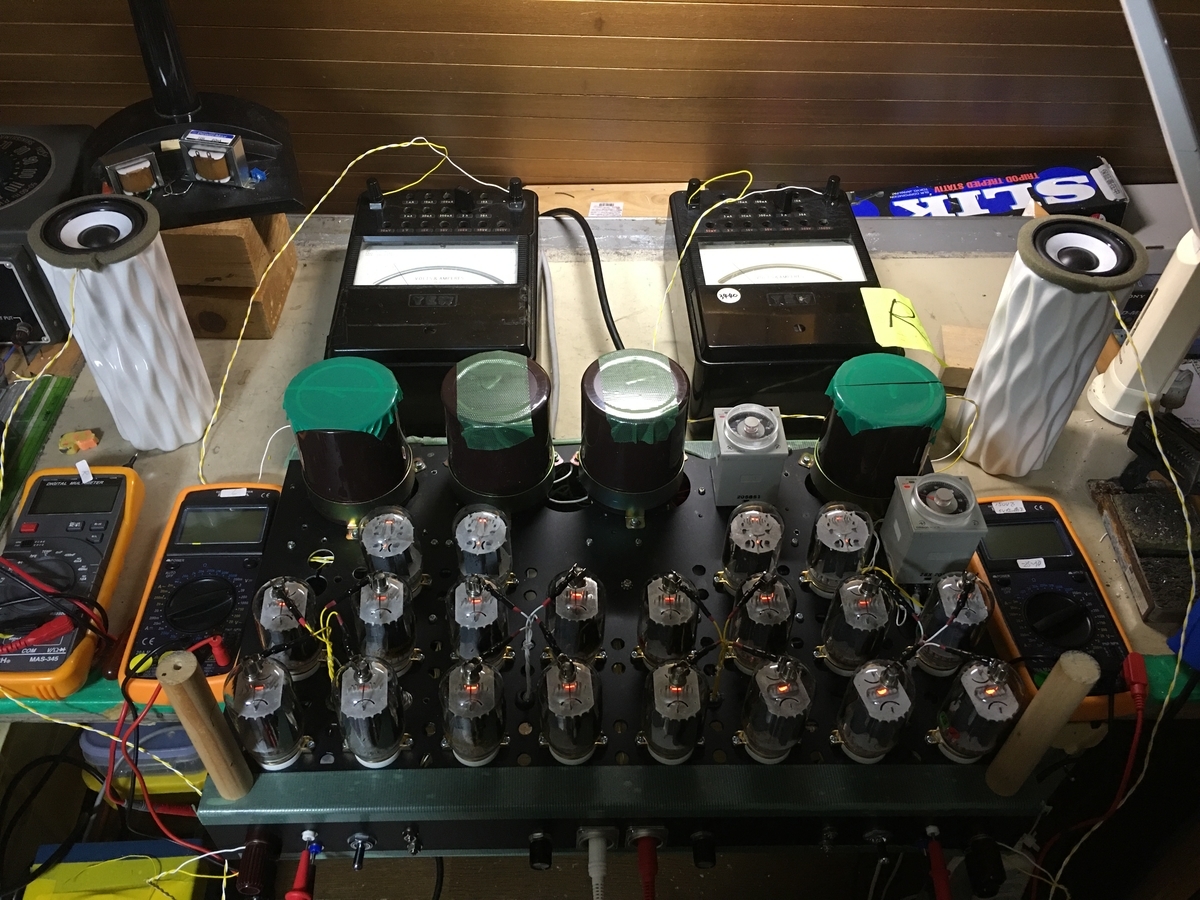

写真：花瓶に入れたテスト用小型スピーカで鳴らす
