15KY8 SRPP

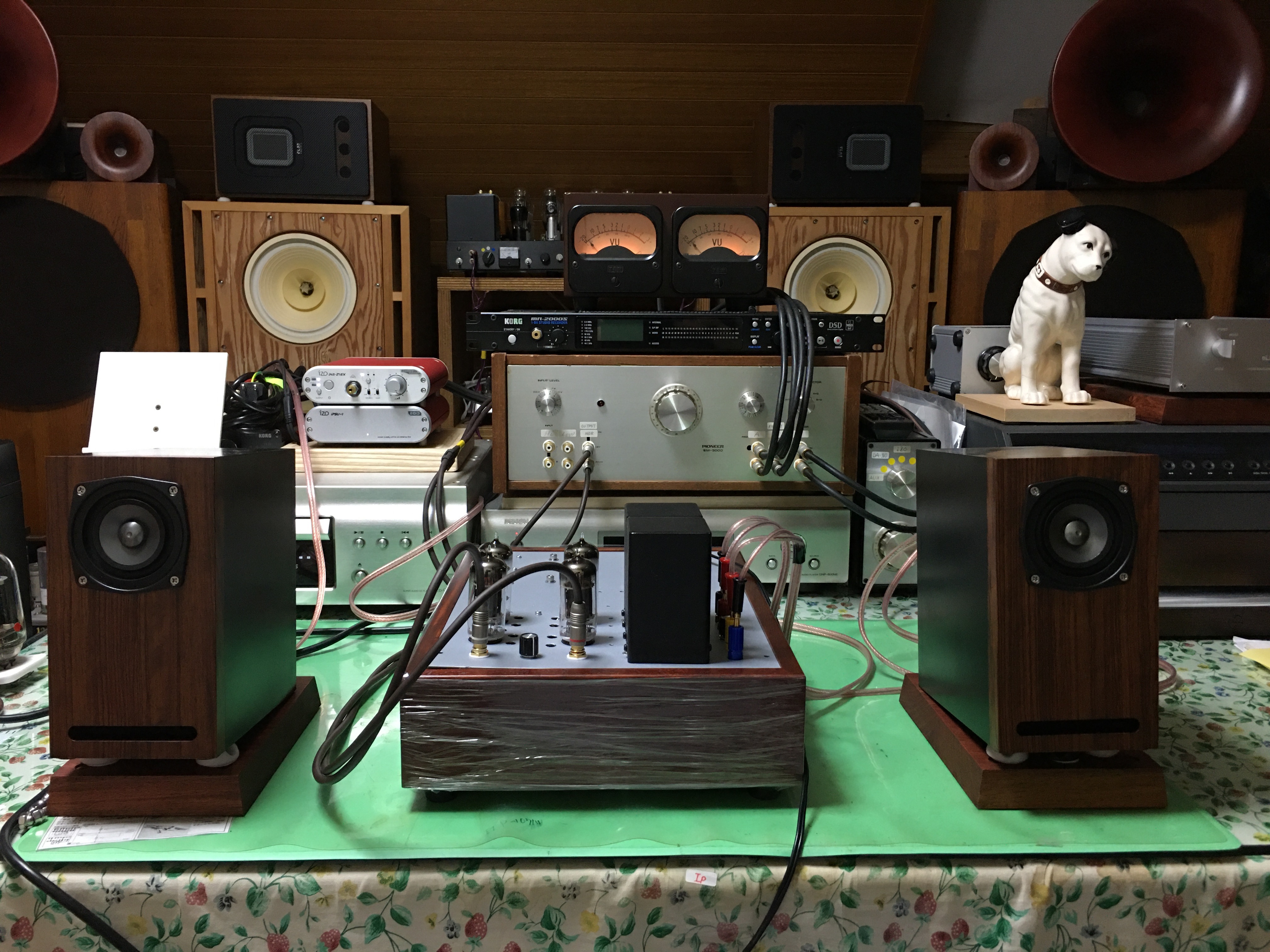

真空管15KY8A を使ってSRPPアンプを3台作ったが、最後に木枠シャーシに格好良く作ったもの。

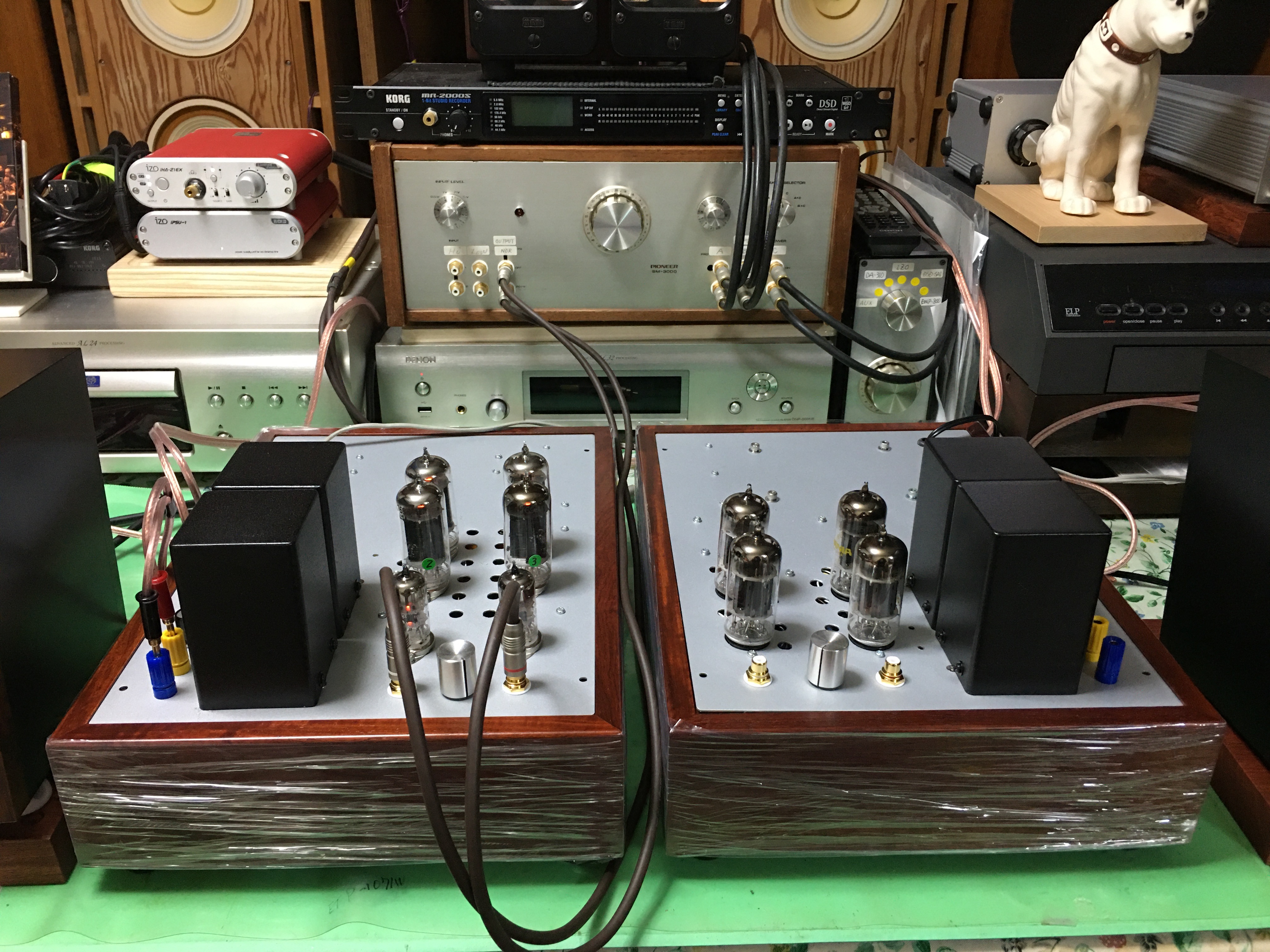

右手が15KY8A SRPP
左手は7695 SRPP
この2台は兄弟アンプで左右対象スタイル
もとはTV垂直用三五極管だか、三極管部のμが高くオーディオ用にも使いやすい優れた球、
https://tubedata.jp/sheets/049/6/6KY8A.pdf
初段は三部のSRPP、出力段は五極部を三極管接続のSRPP、つまりSRPP二段アンプ。
出力最適インピーダンスは600Ω付近、600Ω：8Ωマッチングトランスでスピーカーに対応している。出力インピーダンスの適合範囲が広く、半分の300Ω付近でも実用になる。
400Ωハイインピーダンススピーカーなら直接接続する事ができる
最大出力は3.5W/600：8Ω/1kHz
ヒータ6.3V球 6KY8Aもあるが、15V球は安価に出回っているのでヒーター点火を工夫して使いたい。
