音の良い SRPP OTL-3：15KY8A (T) SRPP

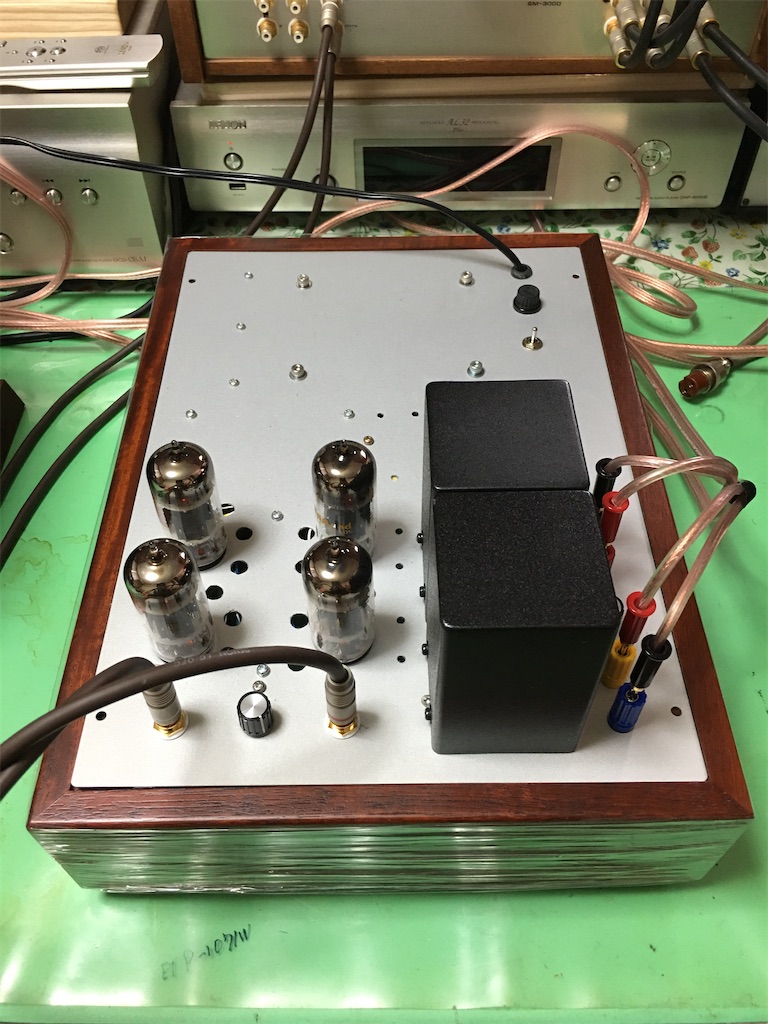

写真：右の黒いのはマッチングトランス、電源トランスはシャーシ下部についている
真空管6/15KY8Aは3-5極複合管、TV垂直偏向管。
3極部がハイミュー管なので、 増幅段.出力段と二段 SRPP回路に、4本でステレオ構成.できるので好適な球である。

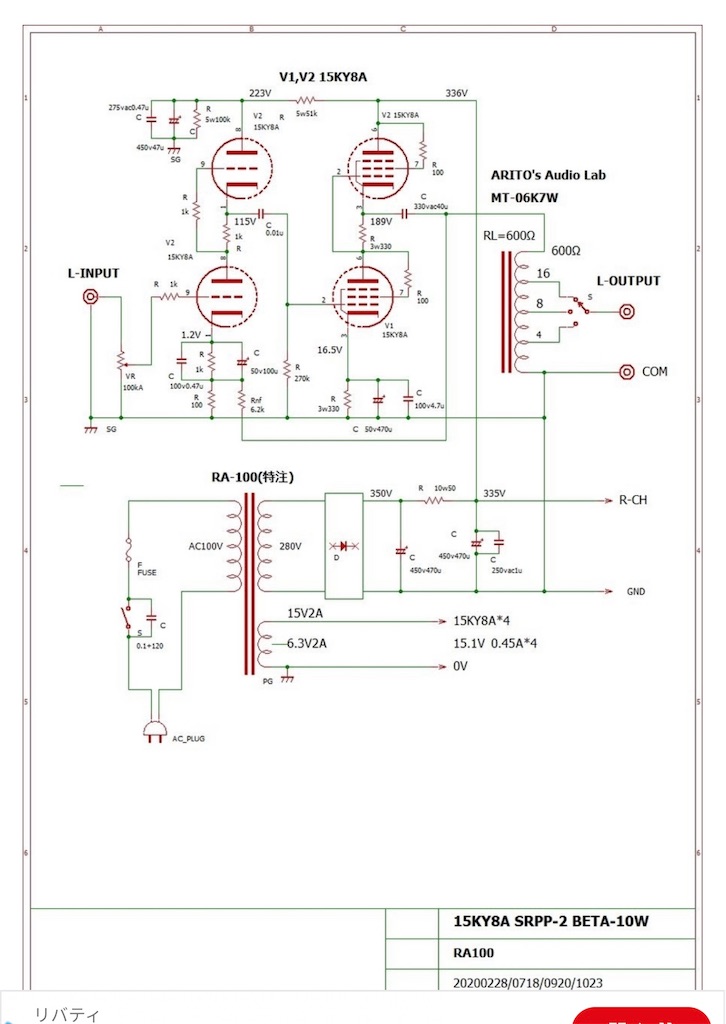

回路図
出力段三結SRPPの最適負荷抵抗は600Ω付近、最大出力は約3W/600：8Ω
ハイインピーダンススピーカーであれば、400〜800Ωの広い範囲で使える。
過去ブログ
https://arunas001.hatenablog.com/entry/2023/11/23/204609
https://arunas001.hatenablog.com/entry/2020/06/04/075813
https://arunas001.hatenablog.com/entry/2025/11/24/224308
6/15KY8A規格
https://tubedata.jp/sheets/049/6/6KY8A.pdf
ヒーター電源は
6KY8Aなら6.3V、15KY8Aなら6.3+6.3+2.5=15.1V、小型トランス30Vなど工夫して使う。
回路図の電源トランスはフェニックス社製特注Ｒコアトランス「仕様番号：RA100-241」で注文できる。
15KY8A SRPP OTLは3台製作、内1台は他者のもとに嫁ぎ、1台は菓子缶に組み込んだ。
上記の過去ブログをご覧ください
