真空管OTLアンプ研究 修理編-4
COUNTER POINT SA-4 mono 2台
今日から8月です、毎日暑い日が続きますが、お元気にお過ごしでしようか？
当方の工房は3Fなので、日中は強烈に暑い、
最近は、体が慣れてきたのか、朝からエアコンかけて作業できるようになったが、外気温が35度を超えると、冷えが悪くなって27-28度程度にしか下がらないのが難点
第ニ話
初めてお目にかかるSA-4
内部の様子を観察する
(一部改修済みの写真あり)

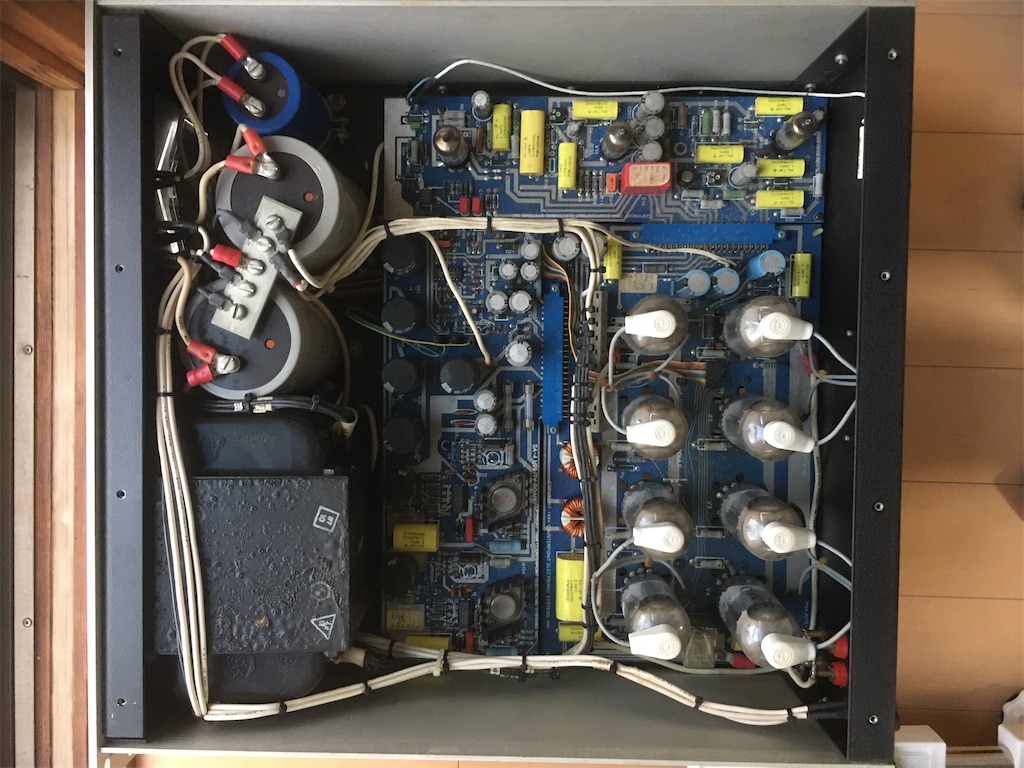

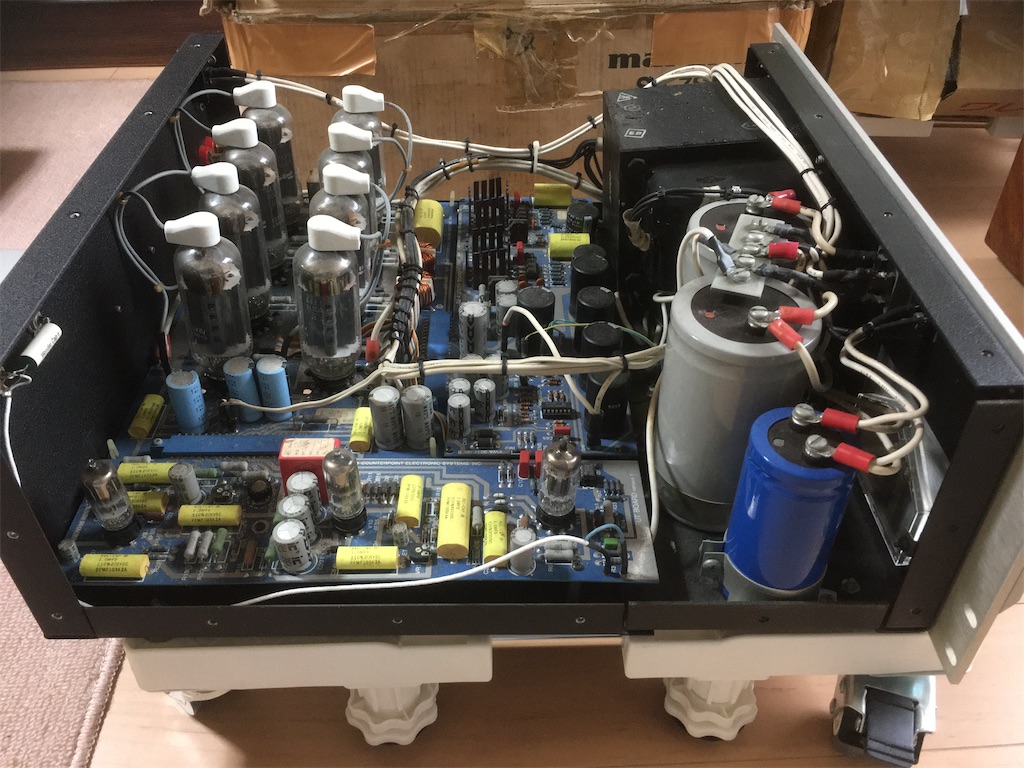

①内部の全体像

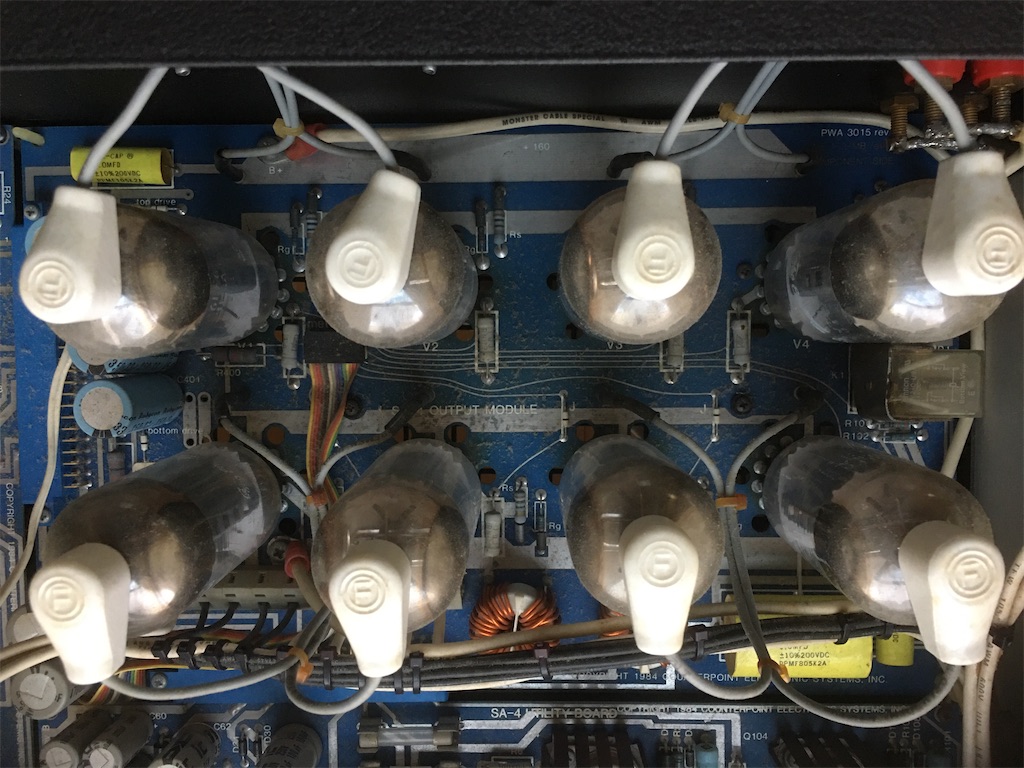

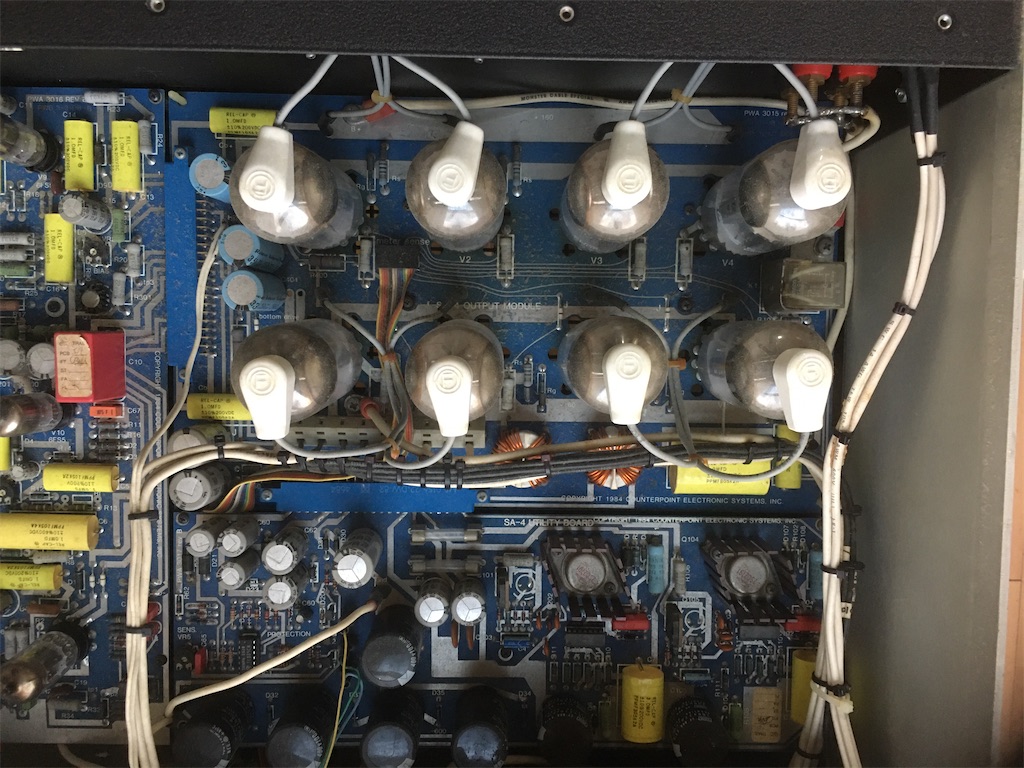

②出力管部分
③出力保護リレー

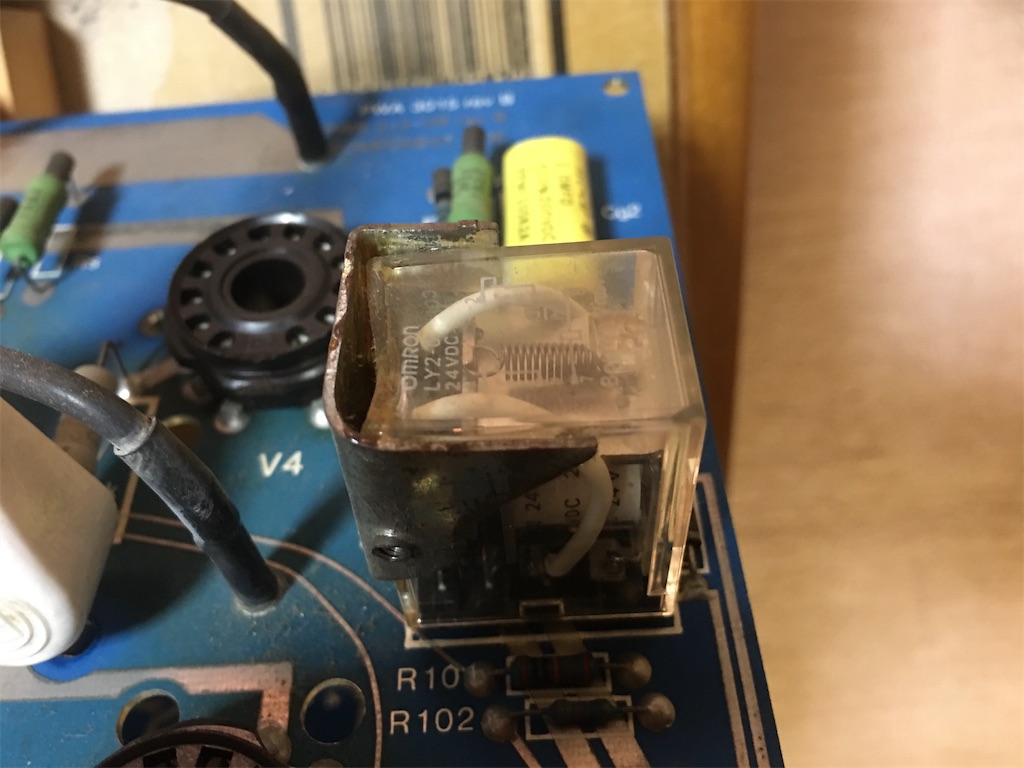

ちょっとわかりにくいが、右端の弾の真ん中に出力保護用リレーが見えるが，プラスチックカバーか、熱でやられている

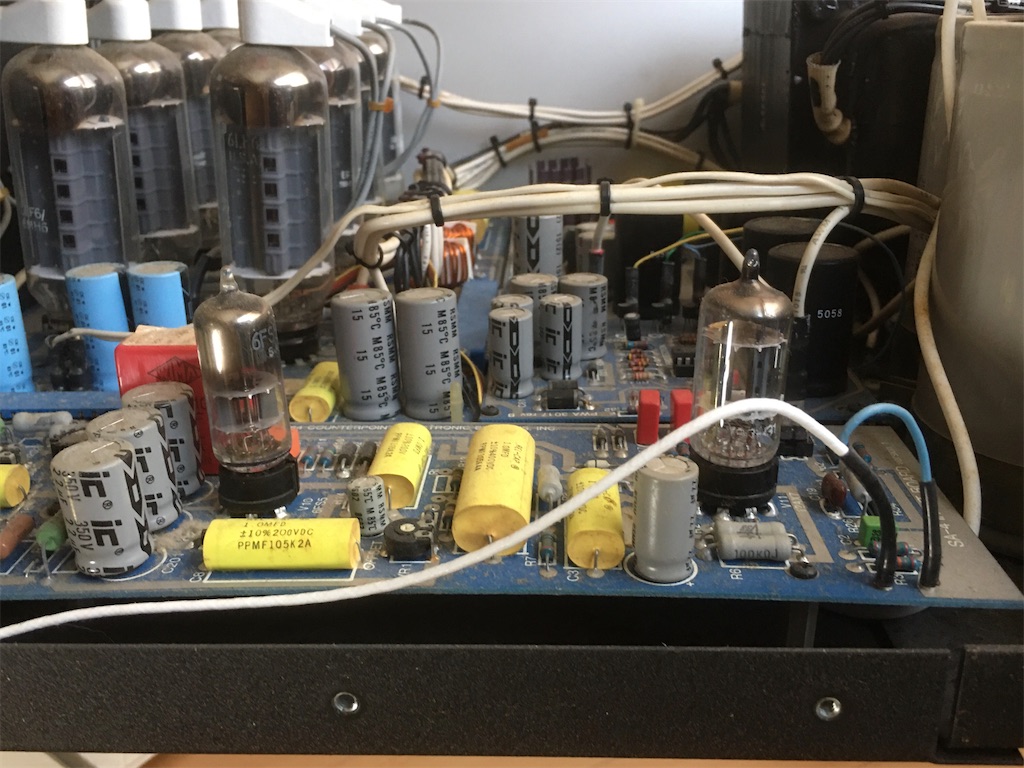

④手前は増幅段、右端の大型電解コンデンサ

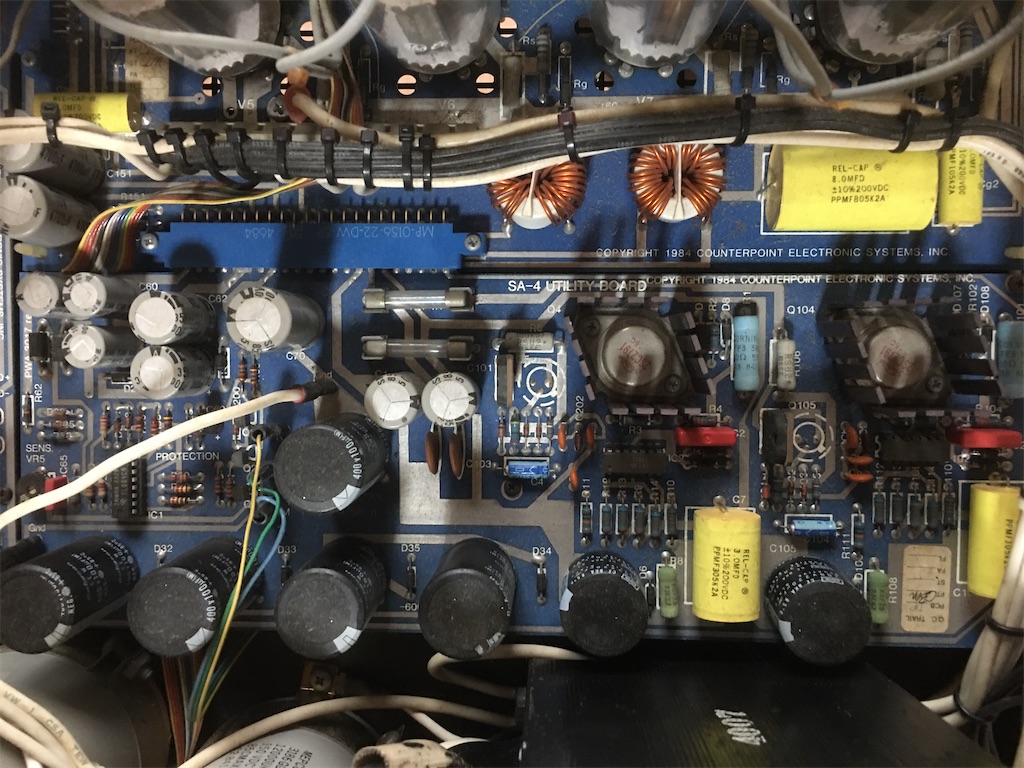

⑤定電圧回路他
半導体を多数使いハイブリッドになっている。これらの半導体素子が壊れてないように願うばかりです
